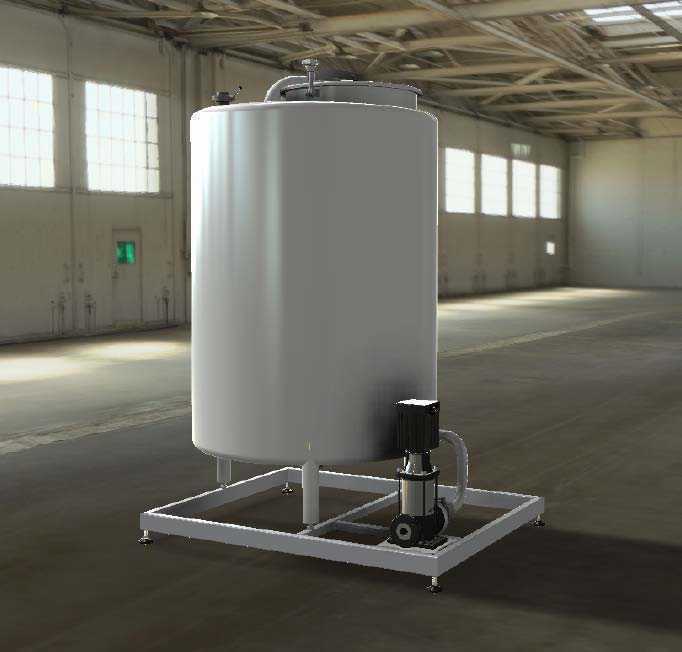

1500升不锈钢带格兰富泵圆形储水撬装设备

　　在中小型工业生产配套、商用建筑供水补给、小型工艺段循环水系统搭建的场景里，这类集成储水与泵送功能的撬装单元是很常见的配套设备，它不需要现场复杂的管路拼接与设备对位，整体到货后只需要对接进出水口与供电线路就能投入使用，能大幅缩短现场施工的周期，也减少了现场安装出错的概率。这套设备的核心储水单元采用立式圆形结构，1500升的有效容积刚好匹配单班8小时左右的中小流量供水需求，圆形罐体的受力特性更好，在满水状态下罐壁的应力分布更均匀，不需要额外做过多的加强筋结构就能满足常压储水的强度要求，同时立式布置的方式也能最大程度压缩设备的占地面积，对于车间内安装空间紧张的场景非常友好。罐体整体采用不锈钢材质撬装集成，

　　接触水体的部分不会产生锈蚀脱落的问题，既可以用于普通生产自来水的储存输送，也能适配部分对洁净度有一定要求的工艺用水场景，不会因为罐体材质污染输送的介质。配套的格兰富泵直接安装在罐体底部的撬装底座上，泵的进水口通过短管直接对接罐体底部的出水接口，省去了现场安装时的管路对齐、密封调整的工序，泵组与罐体的相对位置在出厂前就已经完成调试，运行时的振动传递也通过撬座的结构做了分散，不会因为管路共振产生额外的噪音。从设计思路上看，这套设备优先考虑的是现场部署的便捷性，整个撬装底座采用型钢焊接成型，四个支脚位置预留了调节脚杯的安装位，安装时不需要提前做非常精准的水平地基，通过脚杯就能快速调整整个设备的水平度，保证罐体垂直、

　　泵组轴系不对中偏差控制在允许范围内。罐体顶部设置了检修人孔与呼吸口，日常维护时可以打开人孔进入罐体内部清理沉积的杂质，呼吸口则保证罐体内外压力平衡，避免水泵抽水时罐内形成负压被大气压压瘪，也不会因为进水时罐内压力过高导致管路接口渗漏。罐体侧面预留了液位接口的安装位置，可以根据实际使用需求加装浮球阀或者液位传感器，实现自动补水或者低液位停泵的保护功能，避免水泵空转造成机械密封损坏。泵送单元的选型匹配了1500升罐体的出水能力，流量参数适配常规中小规模供水点的用水需求，泵体与罐体之间的连接管路采用硬管加活接的方式，后期维护时可以快速拆卸泵体进行检修，不需要切割整个管路。设备的整体安装边界控制得非常紧凑，撬座的长宽尺寸略大于罐体的直径，

　　预留出了泵组安装与日常操作阀门的空间，安装时只需要在现场预留出对应长宽的平整地面，上方留出足够打开顶部人孔的检修空间即可，不需要额外占用过多的车间区域。在实际使用中，这类撬装储水送水单元常被用在冷却水循环的补给水环节、车间清洗用水的恒压供水点、小型生产工艺段的液体暂存输送工位，相比分开采购罐体、水泵、底座再现场组装的方式，集成化的撬装结构在设计阶段就已经考虑了泵组运行的振动、管路的水锤影响、罐体的承重分布，整体运行的稳定性更高，也减少了现场安装人员的工作量。罐体底部的锥度设计（或者说平底带排污口的结构）能让罐内的沉积杂质集中在最低处的排污口，定期排污时可以直接打开排污阀门将杂质排出，不需要人员频繁进入罐体内部清理。外部的管路布局也做了简化，进水口设置在罐体上部，出水通过泵组加压后从撬座侧面预留的接口接出，现场对接时只需要连接进水、出水、排污三个管路接口，再接通泵组的电源与对应的保护线路就能完成部署。对于结构设计人员来说，这类撬装集成设备的建模重点在于各个部件的安装对位，要保证罐体支脚与撬座横梁的位置完全对齐，泵组的安装面水平度符合泵的安装要求，管路的折弯半径符合流体输送的要求，避免出现急弯导致的流阻过大问题，同时还要预留出足够的扳手操作空间，方便后期安装时拧紧各个法兰与活接的螺栓。
