L型带斜切支撑安装固定支座结构

项目分类:3D模型 发布时间:2021-10-25 ID:341221
  • L型带斜切支撑安装固定支座结构
  • L型带斜切支撑安装固定支座结构
  • L型带斜切支撑安装固定支座结构

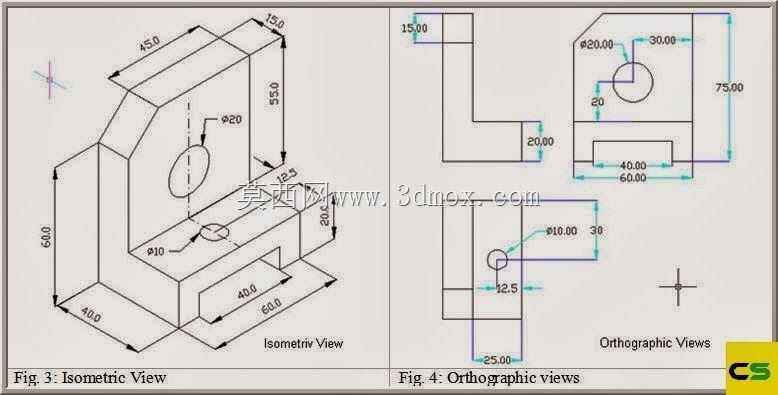

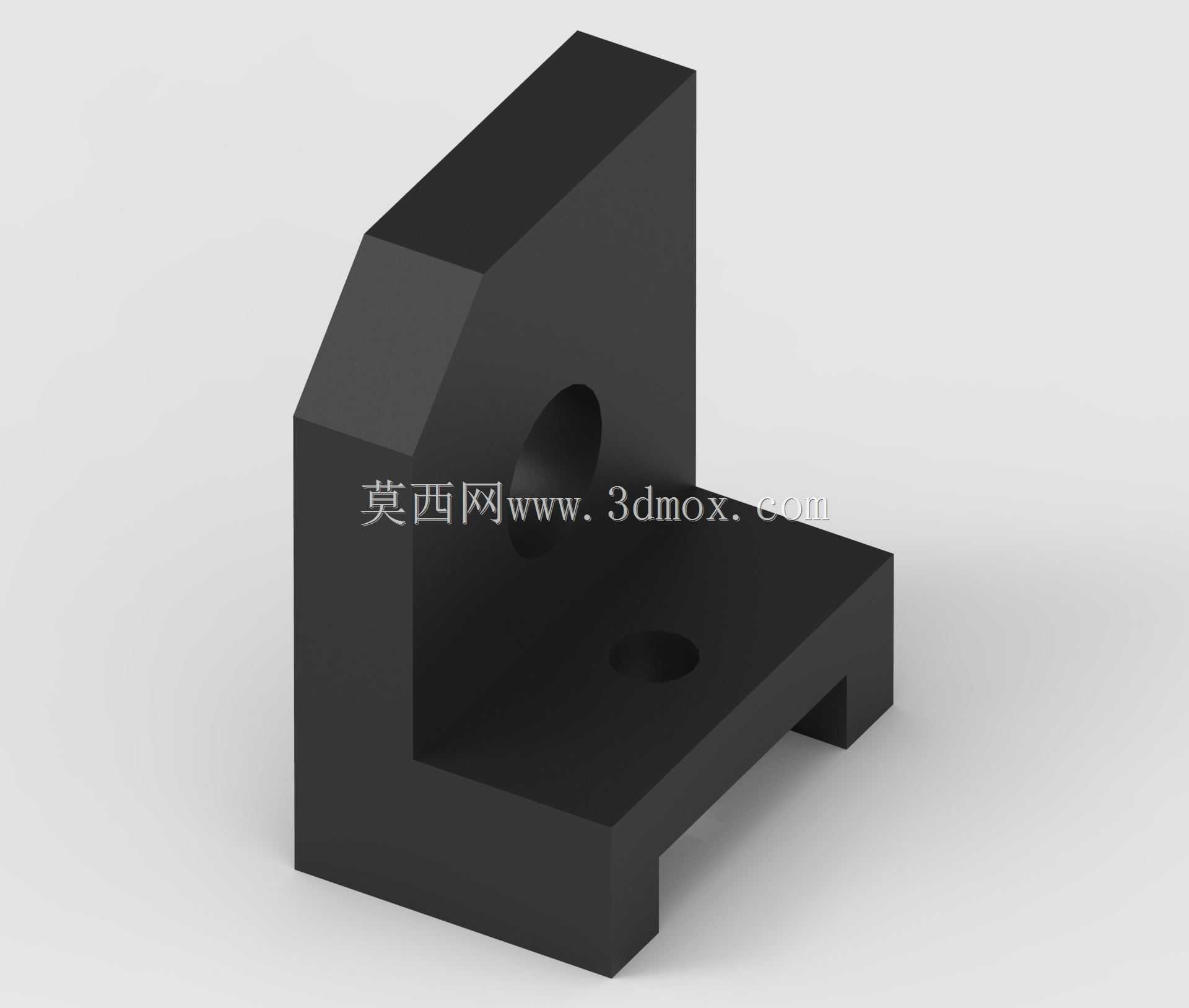

这类L型带斜切结构的固定支座,在轻工自动化输送线、小型工装夹具的定位单元里应用十分普遍,多数时候承担着侧装传感器、小型导向轴、缓冲挡块的承载功能,区别于标准直角角码的是,其立板上部做了斜切去应力处理,能在不降低整体承载刚度的前提下,减少立板顶端的应力集中点,避免设备长期运行受交变载荷时出现焊缝或基体开裂的问题。从结构设计逻辑来看,底座部分开出的两个卡槽是为了适配常规工业铝型材的T型槽安装,不需要额外打孔攻丝,直接将T型螺栓卡入型材槽内,就可以沿着型材长度方向调整安装位置,适配不同工位的定位需求,底座平面上预留的沉孔,是用来穿装内六角螺栓做二次锁紧,调整到位后拧紧螺栓就能完全固定支座位置,防止设备运行过程中受振动出现滑移。立板上的通孔是核心功能安装位,孔径按照常用的小型光轴、传感器安装外径做适配设计,孔位距离底座安装面的高度经过尺寸校核,既保证安装后的部件不会和底座平面发生运动干涉,也能让受力点落在支座的刚度最优区间,不会因为悬臂过长导致立板出现形变。做这类零件的三维建模时,首先要确定安装边界:底座的卡槽宽度要匹配对应型号铝型材的槽口宽度,卡槽深度要保证T型螺栓装入后有足够的锁紧行程,整体底座的长宽尺寸要控制在相邻安装部件的间隙范围内,避免和周边的管线、其他结构件发生碰撞;立板的斜切角度一般取45度,斜切的起始位置要低于安装孔的最低母线,防止切削加工时破坏安装孔的内壁精度,安装孔的同轴度公差要控制在0.02mm以内,保证穿装的轴类部件不会出现偏斜。实际选型使用时,要提前核算支座的承载上限,立板厚度如果是8mm的钢制件,侧装承载不超过5kg的部件完全可以满足刚度要求,如果是铝合金材质,承载上限要适当降低,安装时要保证支座底面和安装型材的表面完全贴合,不能有翘曲间隙,否则锁紧螺栓后会导致立板出现微变形,直接影响上部安装部件的位置精度。这类支座的结构没有冗余设计,所有的切角、开孔、槽位都对应实际的安装需求,没有多余的装饰性结构,完全是从工程实用角度出发做的构型设计,建模时要注意各特征的加工工艺性,比如所有棱边都要做0.5mm的倒角去毛刺,沉孔的深度要匹配对应螺栓的头部高度,保证螺栓拧紧后头部不会高出底座平面,避免影响其他部件的平铺安装。
