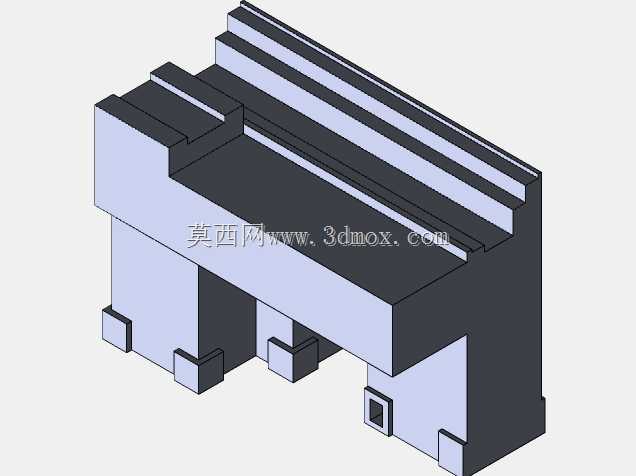

数控车削机床床身结构三维建模

作为机床核心承载部件，数控车削机床床身的结构设计直接决定整机刚性、加工精度保持性与长期运行稳定性，是数控车床研发阶段需优先完成结构验证的核心构件。该床身采用卧式平床身布局，主体为一体化箱型铸造结构，上部设置多组平行导轨安装基面，可适配直线导轨或镶钢滑动导轨的安装需求，为Z向进给拖板、刀架组件提供稳定的运动导向基准，导轨安装面预留有螺栓沉孔与定位销孔，可保证导轨装配后的直线度与平行度公差满足精密车削要求。床身中部为镂空减重腔体结构，在保证整体抗弯、抗扭截面模量的前提下，有效降低铸件整体重量，同时腔体内部可预留排屑通道、切削液回流管路的布设空间，适配数控车床自动化排屑与切削液循环回收的使用需求。床身下部设置多组等高支撑脚，每个支撑脚端面加工有水平调节螺栓安装位与地脚螺栓固定孔，可在设备安装时完成床身水平度精调，保证床身与地面基础的刚性连接，抵消切削过程中产生的振动载荷。从实际应用场景来看，该床身可适配中小型数控卧式车床的整机装配需求，覆盖轴类、盘类零件的外圆、内孔、螺纹、锥面等车削加工工序，广泛应用于通用机械加工、汽配零件批量生产、五金零件精密加工等场景。设计过程中重点考量了切削载荷的传递路径，床身导轨区域的壁厚做了加厚处理，支撑脚位置对应导轨载荷传递路径设置加强筋，可有效降低大切深、高进给切削工况下的床身形变，避免因结构刚性不足导致的加工振纹、尺寸超差问题。床身侧面预留有电气走线槽、润滑管路的安装固定位，可简化整机装配阶段的管线布设流程，避免管线与运动部件产生干涉。安装边界方面，床身整体长度适配常规6140、6136系列数控车床的整机尺寸要求，上部导轨跨距可适配标准宽度的进给拖板安装，下部支撑脚的安装孔位间距符合通用机床地脚安装的尺寸规范，可直接匹配现有车间机床安装基础的预留孔位，无需额外做基础改造。结构细节上，床身的边角位置均做了铸造圆角处理，避免铸件冷却过程中出现应力集中导致的开裂问题，所有安装面均预留了后续机加工的余量，可在铸造完成后通过铣削、磨削工艺达到装配精度要求。
