铜质L型开槽带孔定位连接构件

项目分类:3D模型 发布时间:2021-10-25 ID:341220
  • 铜质L型开槽带孔定位连接构件
  • 铜质L型开槽带孔定位连接构件

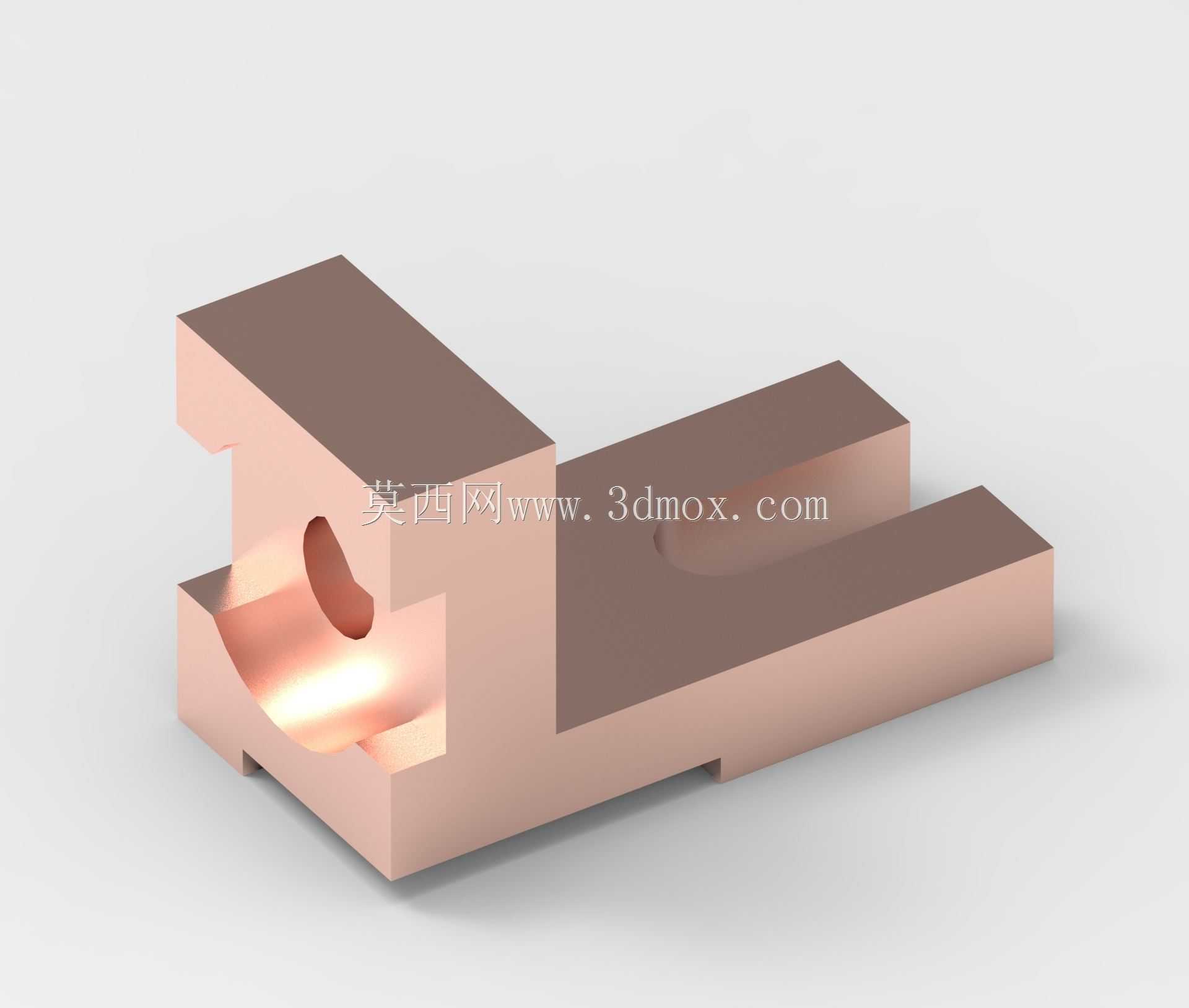

这类铜质构件常应用在低压电气导通连接、精密工装定位、小型传动机构的导向限位场景中,铜材质本身具备优良的导电性能与耐磨特性,在需要持续导通电流同时承受小幅往复摩擦的工位上,相比钢制零件能减少接触电阻过大带来的发热问题,也不会像铝质零件那样容易出现接触面氧化层导致的接触不良。从结构设计来看,整体采用L型布局,竖直段的半圆开槽与横向通孔形成组合定位结构,横向伸出的双平行凸台构成滑槽导向结构,竖直段的半圆槽可以适配圆柱类轴件的下半周贴合,侧面的横向通孔可穿入锁紧销或者接线端子,实现与配套轴件的固定或者电流导通,当作为导电连接块使用时,半圆槽与轴件的贴合面能最大化接触面积,降低大电流通过时的局部温升,避免局部烧蚀。水平段的双凸台滑槽结构,可嵌入设备基座的对应导轨槽内,实现构件整体的滑动导向,凸台下方的缺口是安装避让位,可避开基座上的紧固螺丝凸点,保证滑动过程中不会出现卡滞。设计时需要重点关注几个尺寸边界:竖直段的总高度决定了适配轴件的中心高,需要和配套机构的转轴中心高度完全匹配,否则会出现装配别劲的问题;半圆槽的半径公差需要控制在h7级别,和配套轴径的间隙保持在0.02-0.05mm之间,间隙过大会导致接触不良或者定位晃动,间隙过小则会出现装配困难,热胀状态下容易抱死;水平段双凸台的间距需要和基座导轨的宽度做滑配设计,单侧间隙控制在0.03mm左右,既保证滑动顺畅,又不会出现横向窜动;侧面横向通孔的位置需要和半圆槽的中心保持同轴,穿入锁紧销时才能完全贴合轴件表面,不会出现锁紧点偏移导致的固定不牢。在实际工装应用场景中,这类零件也常作为快换夹具的定位支座使用,铜材质的软质特性可以避免划伤配套定位轴的表面,长期反复拆装也不会出现接触面的压痕变形,相比钢制定位件能减少对高精度轴件的表面损伤,适合在需要频繁更换工装的检测工位、小型装配工位使用。建模过程中需要注意竖直段与水平段的衔接处做了小圆角过渡,避免应力集中,在承受侧向锁紧力时不会在转角处出现开裂,水平段滑槽的端面做了小倒角处理,装配时可以顺利导入导轨槽,不需要额外修磨配装。
