工业热冲压成型作业工装结构展示

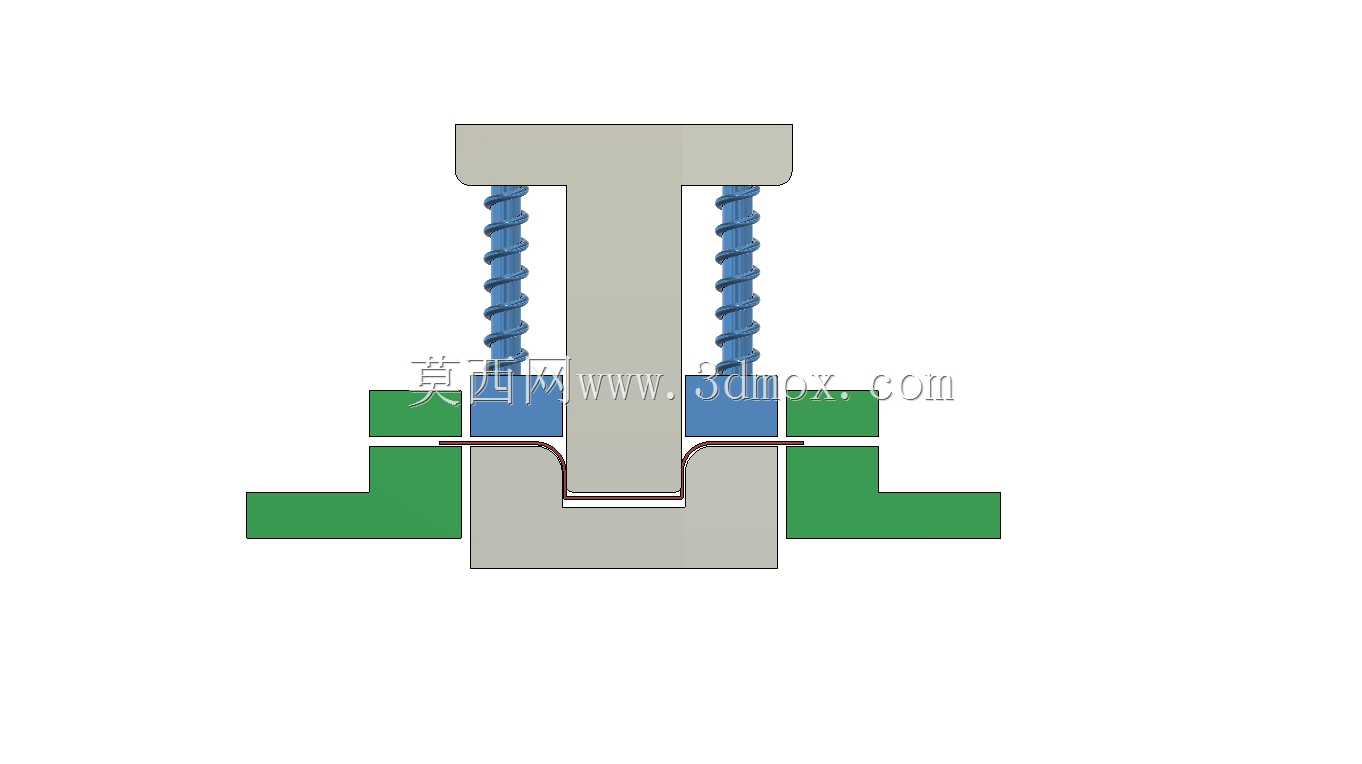

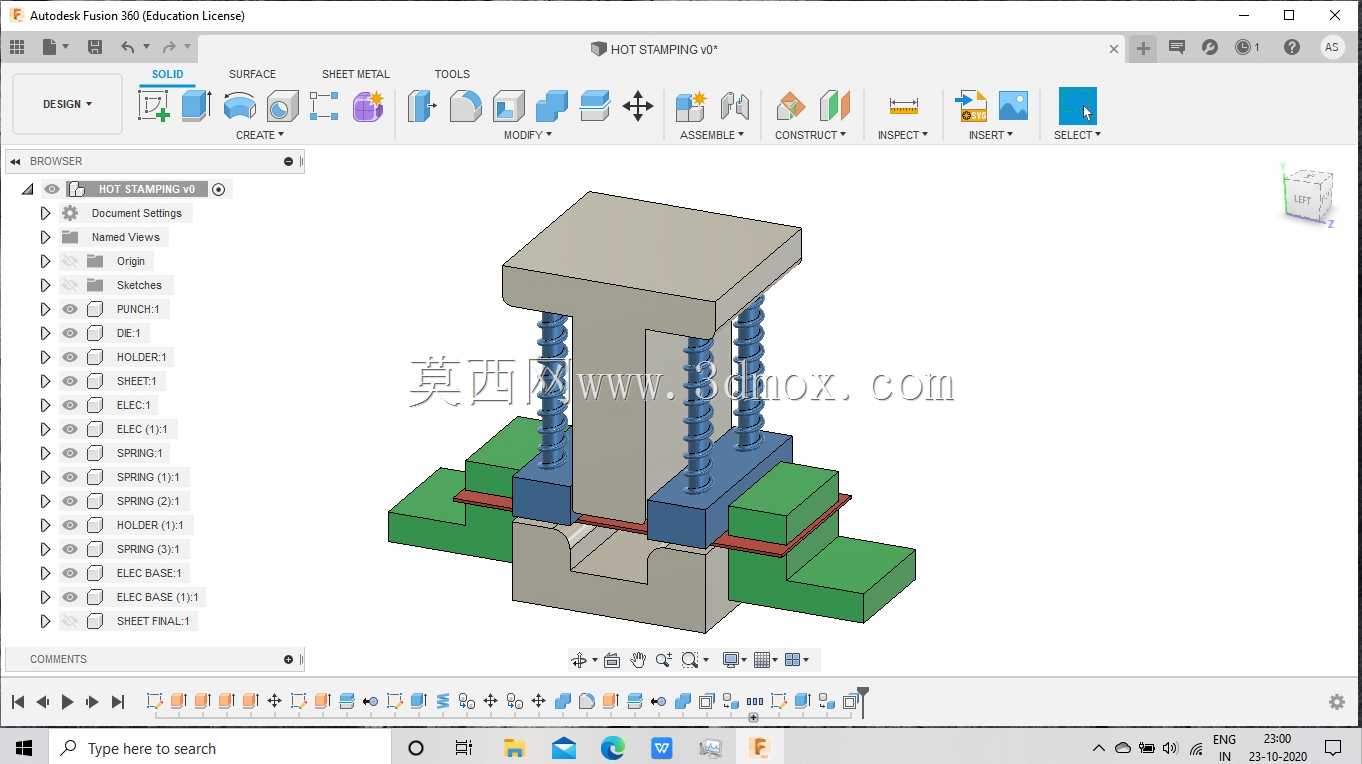

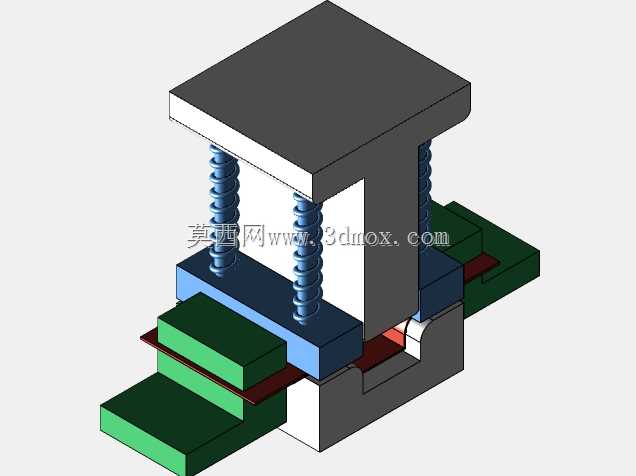

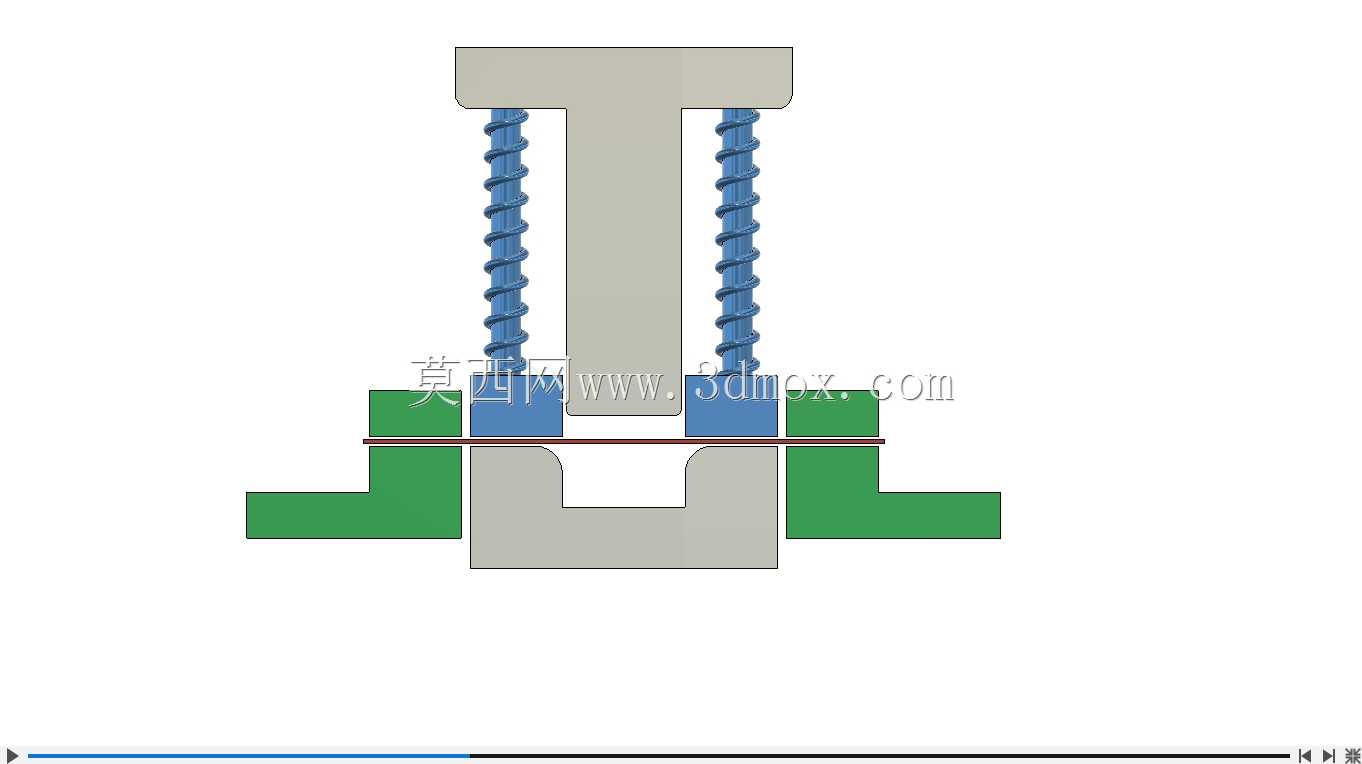

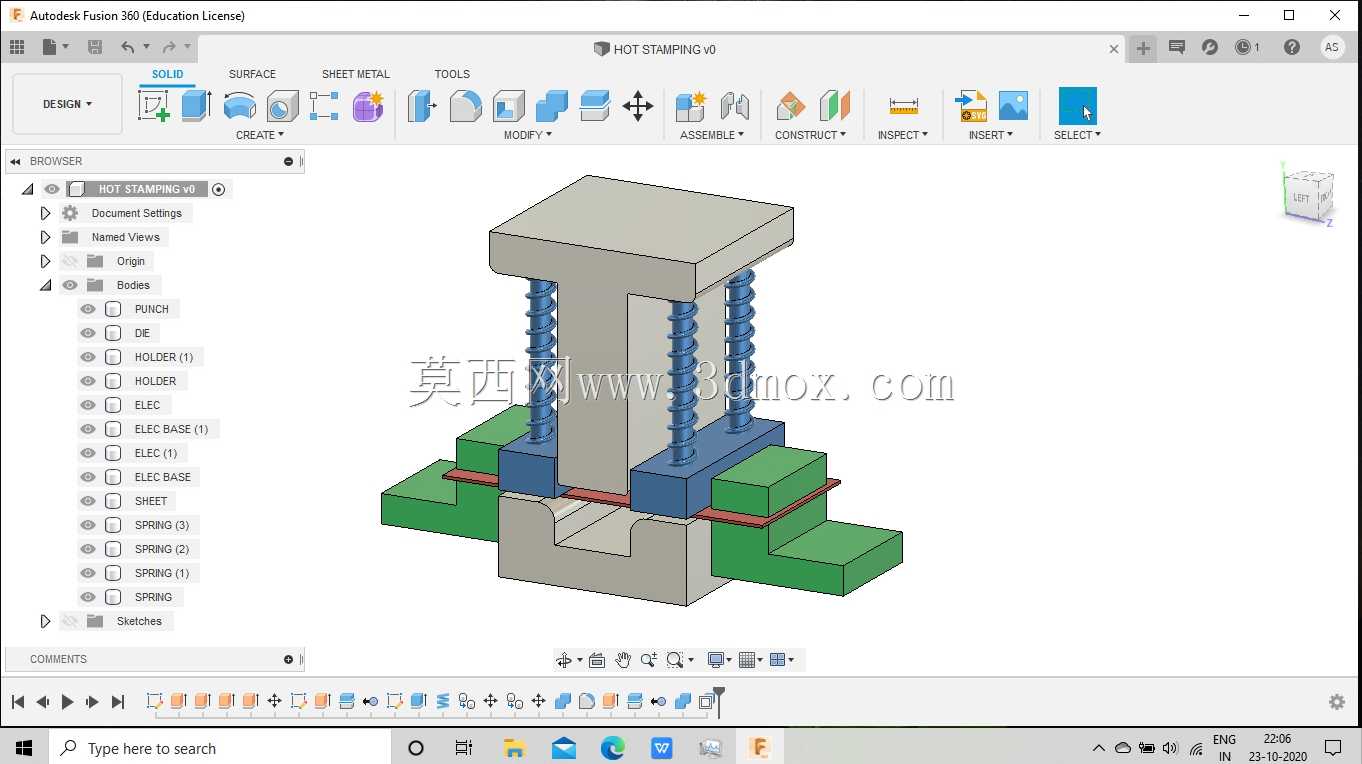

　　这套结构针对金属板材热冲压成型工序设计，常见于汽车结构件、五金承载件的热加工产线工位，核心作用是在板材加热至红热状态后，完成快速压合定型，规避冷冲压过程中材料回弹、成型应力集中的问题。从实际产线适配角度看，该结构采用上下模对合的布局，上模部分设置了导向复位弹簧，四根均布的弹簧沿压合方向布置，既能够保证压头下行过程中的垂直度，避免偏载导致的成型面错位，也能在压合作业完成后驱动上模自动复位，无需额外设置复位驱动结构，简化了工位的动力配置。下模部分采用分体式定位座设计，两侧的绿色定位块承担待加工板材的承托与定位功能，定位块的型面与板材待成型轮廓匹配，能够在压合前快速完成工件定位，减少上下料过程中的对位调整时间，适配批量连续加工的节拍要求。

　　中间的压合基座采用工字型承力结构，这种结构在保证整体刚性的前提下，尽可能减少了实体材料的占用，既降低了工装自身重量，也能保证压合过程中受力均匀传递，避免长期承受交变载荷出现基座变形。设计过程中优先考虑了热加工场景的适配性，所有与热工件接触的型面都预留了热膨胀间隙，避免高温下工件与模具型面抱死，同时导向部位的弹簧采用外置布局，远离高温工件区域，减少热辐射对弹簧弹性性能的影响，延长易损件的更换周期。从安装边界来看，整套结构的安装基面为下模底部的平面，可直接固定在压力机的工作台上，上模顶部的连接位可适配常规压力机的滑块连接接口，无需额外制作转接法兰，整体外轮廓的长宽尺寸控制在小型工位压力机的工作台适配范围内，

　　不需要对现有产线的设备安装位做大规模改造即可直接投入使用。结构的压合行程由弹簧的压缩量与上下模的合模间隙共同决定，可根据待加工板材的厚度调整限位块的高度，适配不同厚度规格板材的热冲压加工需求，不需要更换整套模具主体，仅调整限位件即可完成小范围的工艺参数切换，降低多规格小批量生产的工装投入成本。
