小型蒸汽发生装置结构设计方案

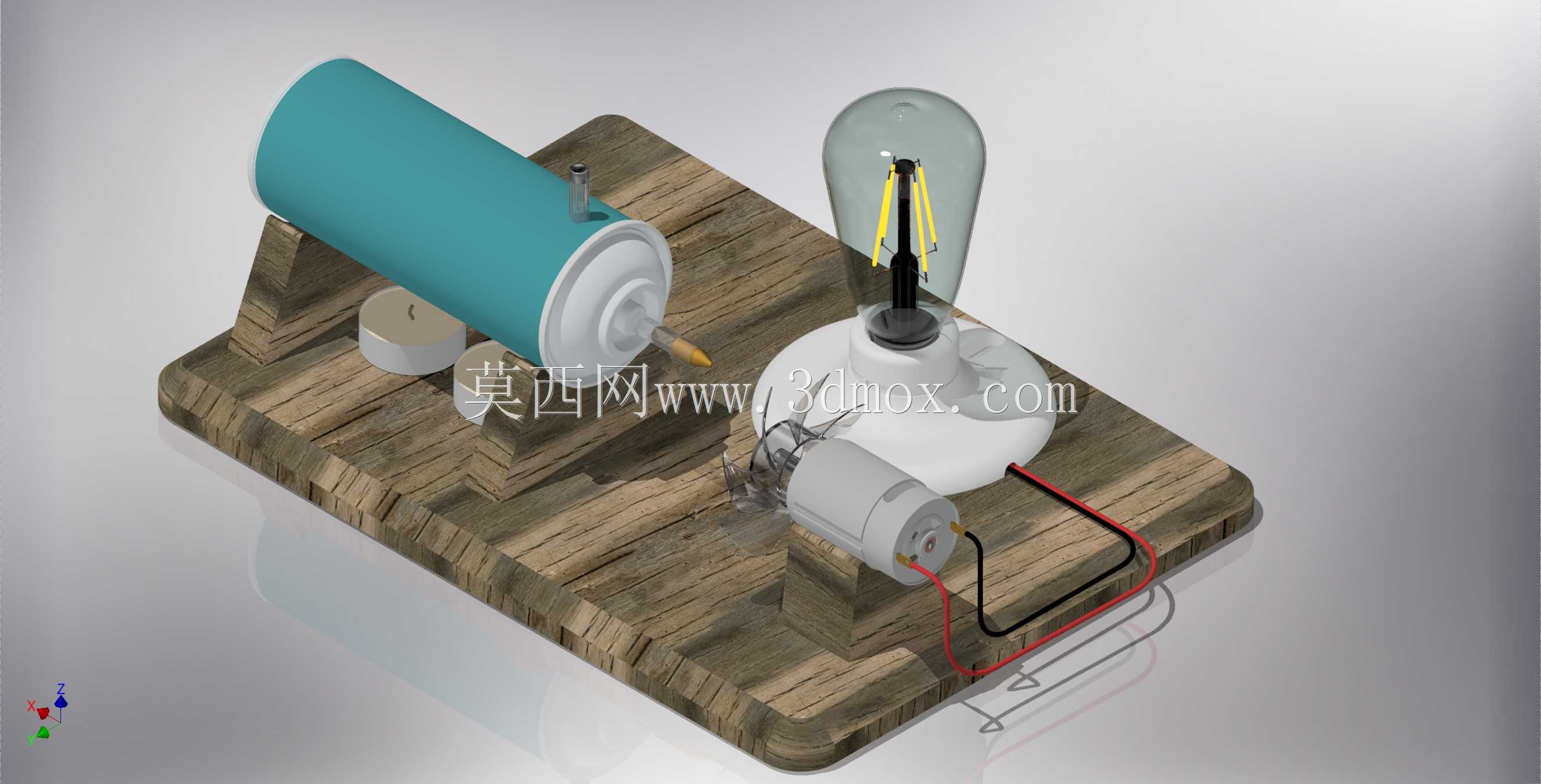

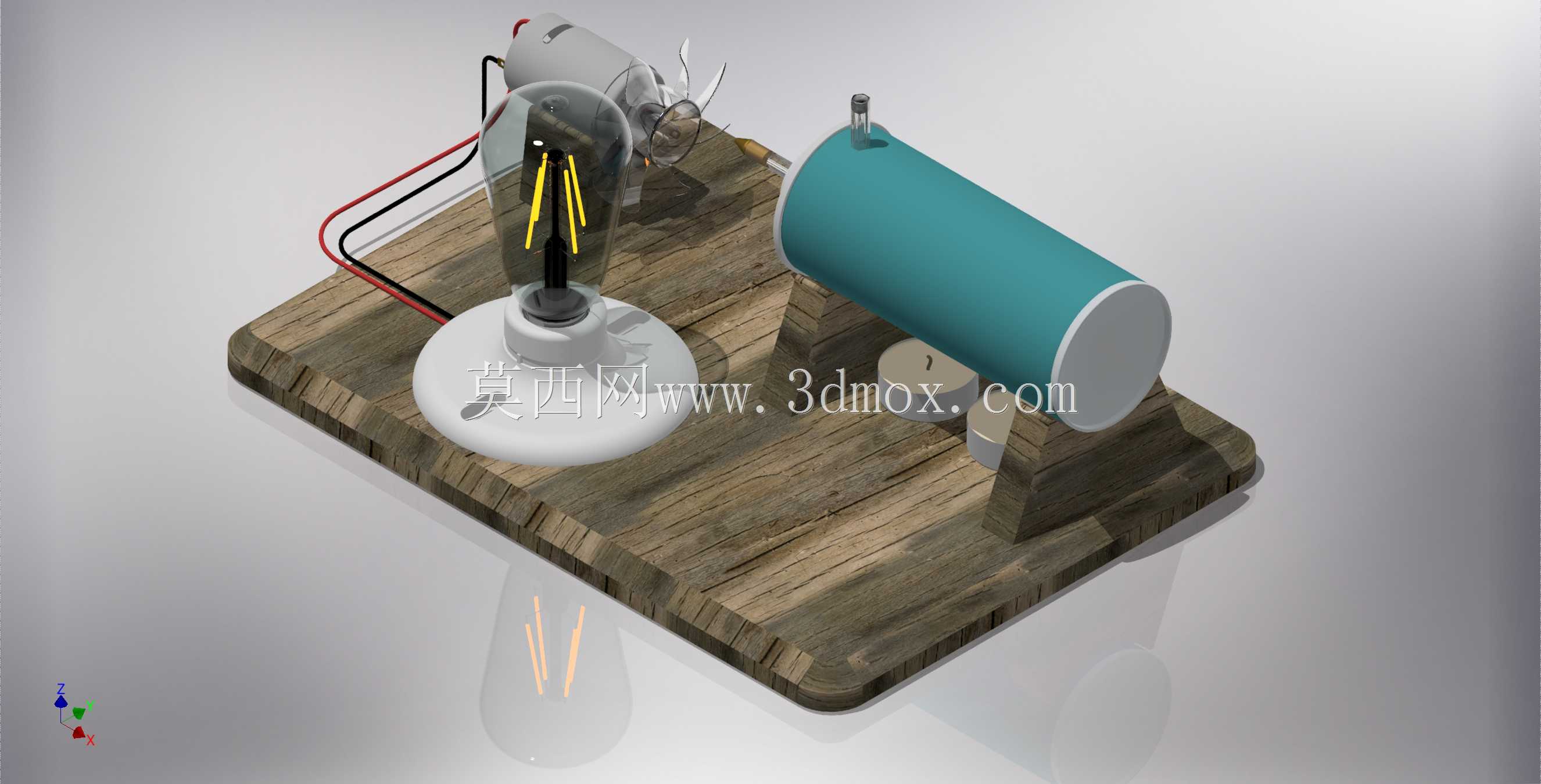

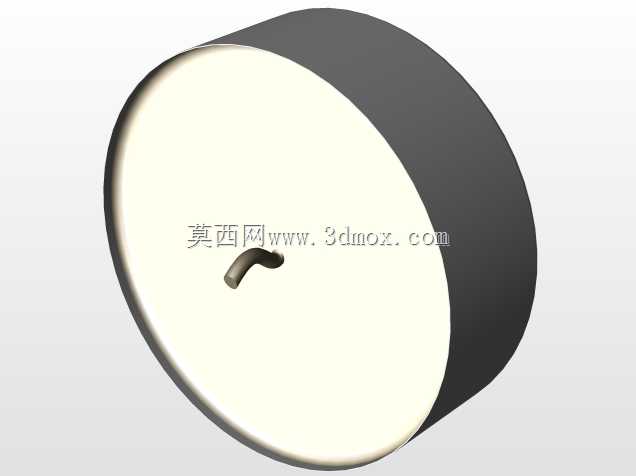

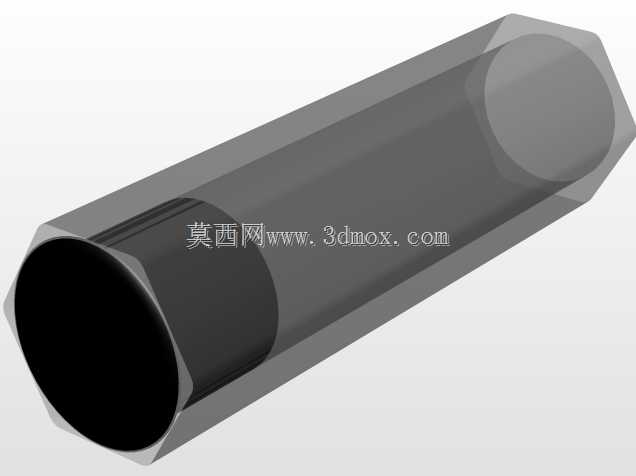

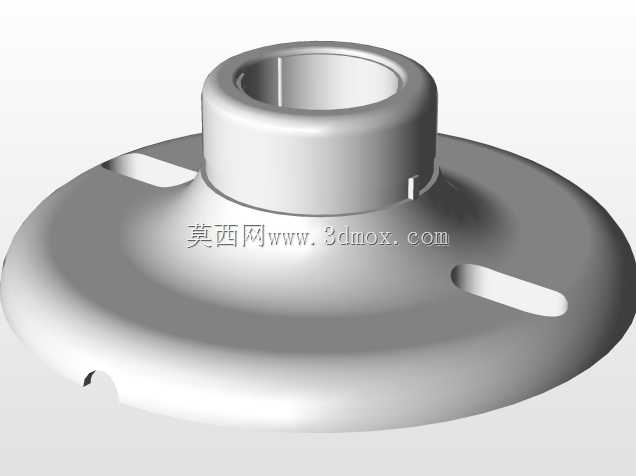

这套蒸汽发生装置的结构设计，核心围绕小流量蒸汽供给场景的实际使用需求展开，常见于小型实验台配套、小型加湿系统、局部恒温加热工位等对蒸汽产出量要求不高，但对安装紧凑度、运行稳定性有明确要求的工况。整套结构采用卧式筒体作为核心换热承压腔体，筒体两端采用端盖密封结构，侧壁预留多组不同通径的管路接口，分别对应进水、蒸汽输出、排污、温度检测探头安装的功能需求，接口位置避开筒体正面安装区域，减少外接管路对安装固定的干涉。

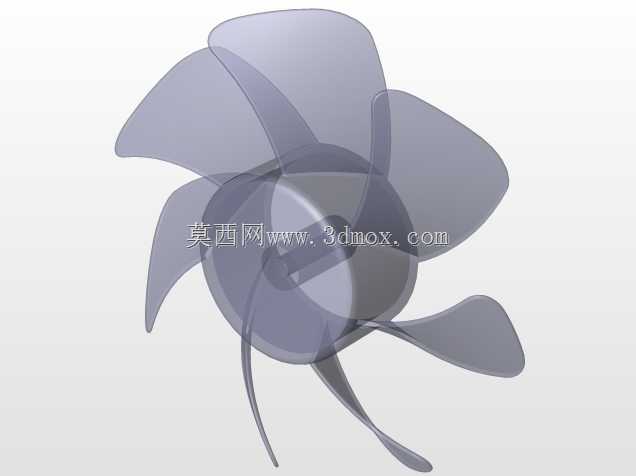

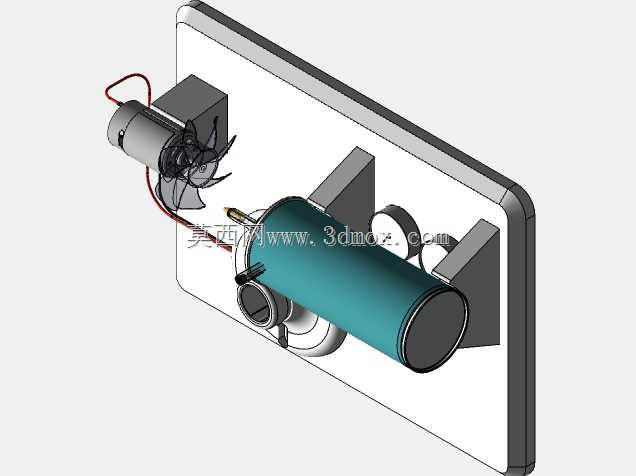

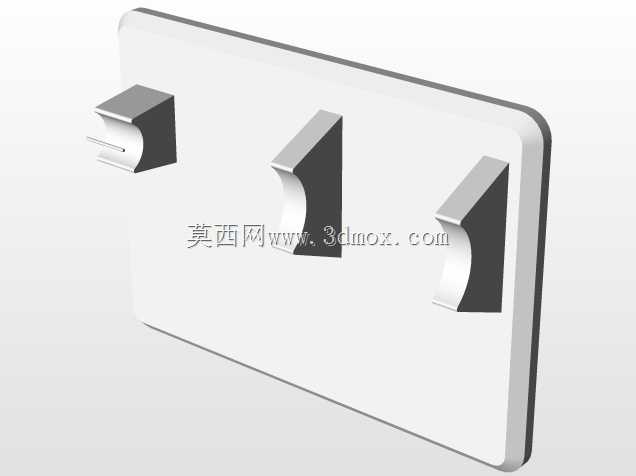

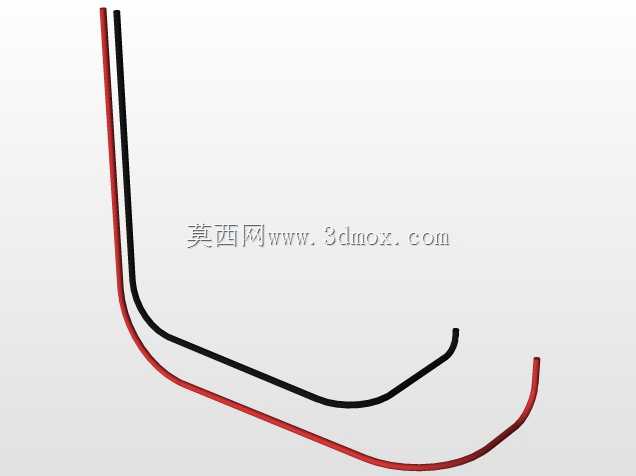

筒体侧方配套的轴流散热组件，主要用于对装置配套的电控元件、进水预热段进行风冷降温，避免长期运行时局部温度过高影响周边元器件寿命，散热风扇通过独立L型支架固定在安装基板上，风扇出线位置预留走线槽位，导线沿基板边缘排布固定，避免与高温筒体直接接触造成线缆老化。整套装置所有部件均集成在一块平板式安装基板上，基板上预加工对应各部件的安装定位孔位，筒体通过两组对称的折弯式支撑座与基板连接，支撑座与筒体外壁采用贴合面接触，分散筒体承重的同时，预留少量空气隔热间隙，减少筒体热量向安装基板传递。

设计过程中优先考虑安装边界的适配性，整套装置在基板上的排布充分利用平面空间，散热组件与筒体的间距控制在合理范围，既保证风冷气流能覆盖需要降温的区域，又不会过度占用横向安装尺寸，基板边缘预留的安装过孔可直接适配常见的设备机架安装位，无需额外制作转接板。筒体的接口朝向统一朝向基板外侧，方便现场施工时的管路连接操作，排污接口设置在筒体侧下方位置，停机时可完全排空筒体内残留积液，减少长期停运后的内部结垢、锈蚀风险。

从结构细节来看，支撑座的折弯角度经过匹配校核，与筒体外壁的贴合弧度完全吻合，安装时不需要额外修配即可实现稳定支撑，风扇支架的高度经过调整，使风扇出风面正对需要散热的区域，避免气流无效扩散。各部件的固定紧固件均采用标准件，方便后期维护时的备件替换，基板上的孔位排布兼顾不同安装场景的兼容性，既可以水平安装在设备舱内，也可以垂直壁挂安装，不会因为安装角度变化影响筒体的正常液位控制与蒸汽输出稳定性。
