轮式管道内壁清洗作业装置结构设计

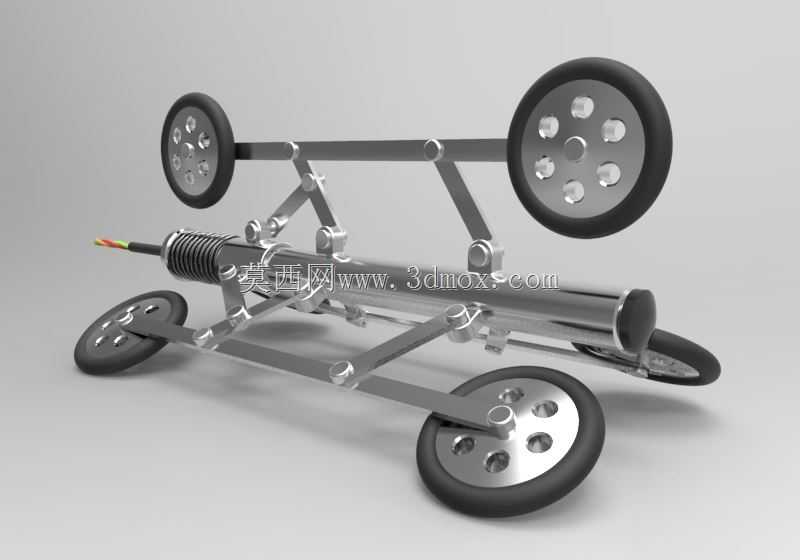

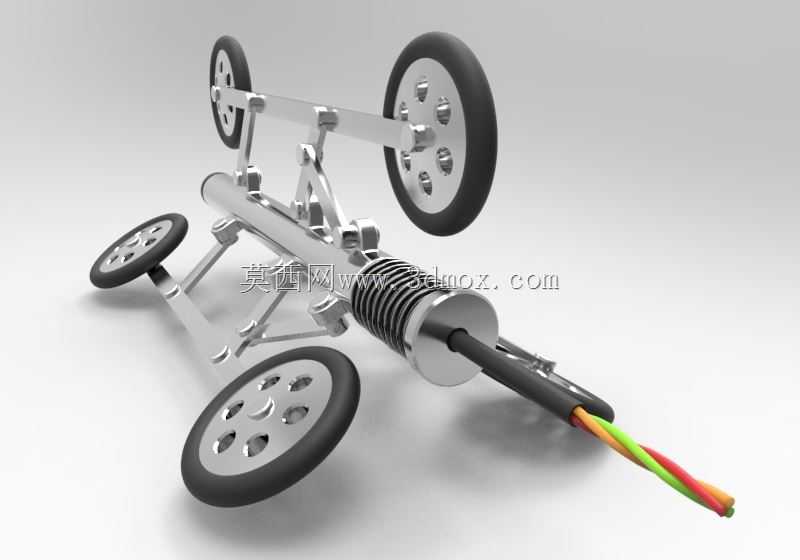

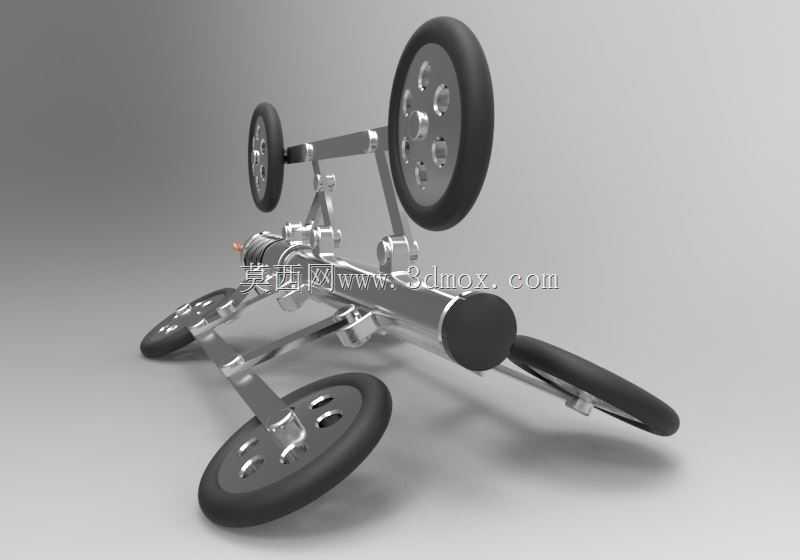

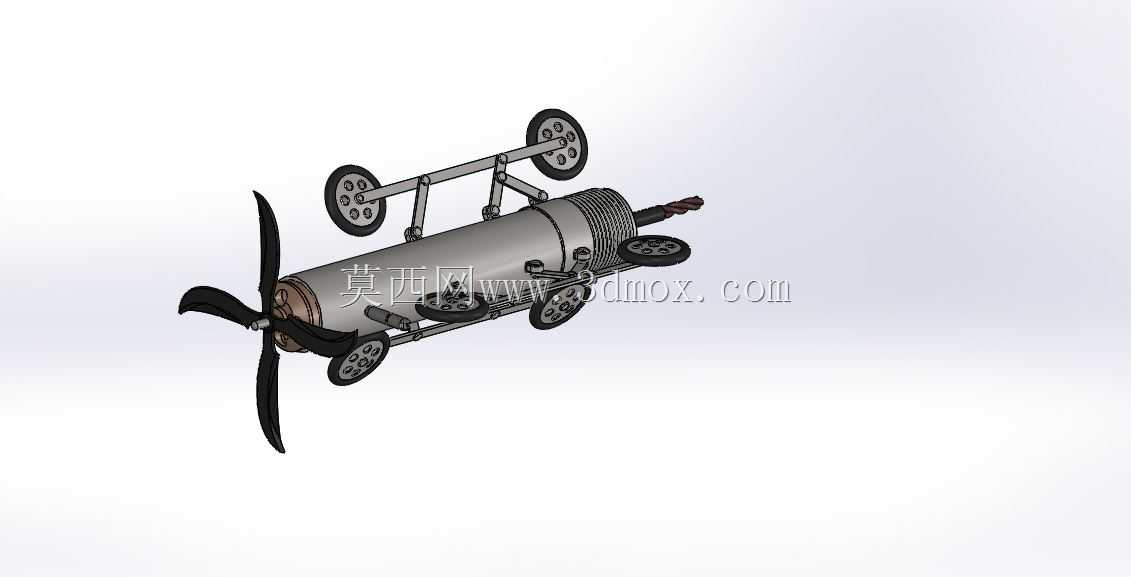

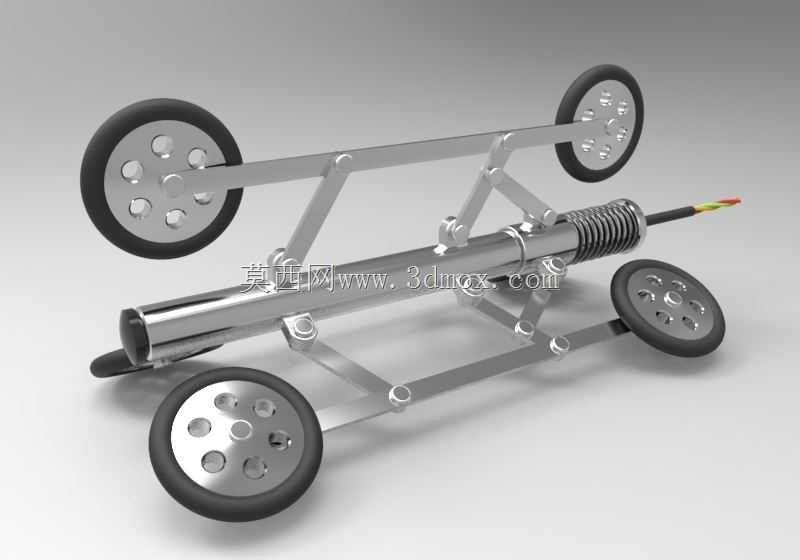

这款轮式管内作业装置主要面向市政给排水管网、工业流体输送管道的内壁清洁场景，可适配一定管径范围的圆形金属、塑料管道，替代人工进入受限空间完成管壁污垢刮除、附着物冲洗作业，解决传统人工清管效率低、作业风险高、小管径无法进入的痛点。从结构设计逻辑来看，装置采用多组辐条式轮组布局，沿中心主筒体周向均匀分布行走轮臂，轮臂与主筒体之间设置弹性张紧结构，可在一定管径范围内自动适应管径变化，保证行走轮始终贴合管壁，提供足够的行走附着力，避免在倾斜管段、湿滑管壁上出现打滑空转的问题。中心主筒体作为核心承载结构，内部集成驱动传动单元、清洁执行模块的动力输出接口，前端预留清洁刷头、高压喷嘴的安装位，可根据管道内污垢类型更换不同的作业端头，比如针对硬质结垢可换装钢丝刷轮，针对浮尘淤泥可换装高压喷水组件。行走轮采用橡胶材质外圈，轮辐做轻量化镂空设计，既降低整体自重，又能保证轮体结构强度，避免在管内遇到焊缝、错位接口时出现卡滞。设计过程中重点考量了管内通行的边界尺寸，轮臂的最大张开外径、最小收缩外径覆盖常规中小管径的作业需求，装置整体轴向长度做了优化，保证在管道弯头、变径位置可以顺利通过，不会出现长度过大导致的转弯卡阻。传动结构采用集中驱动配合轮组同步传动的方案，减少分散驱动带来的密封难点，同时降低整体结构复杂度，方便后期井下作业的维护拆装。考虑到管内作业的潮湿、多杂质环境，所有转动配合位置都设计了密封结构，避免污水、泥沙进入传动间隙造成部件磨损。装置的重心沿中心筒体轴线做了配平处理，保证在管内行走时不会出现偏斜侧翻，即使在垂直管段也能依靠张紧轮的贴合力稳定爬行。清洁作业时，装置沿管道轴向行进，前端作业端头持续作用于管壁，配合后端可选配的排污抽吸模块，可将清洗下来的污垢同步排出管段，单次作业可完成长距离管道的连续清洁，无需频繁进出管道调整位置。
