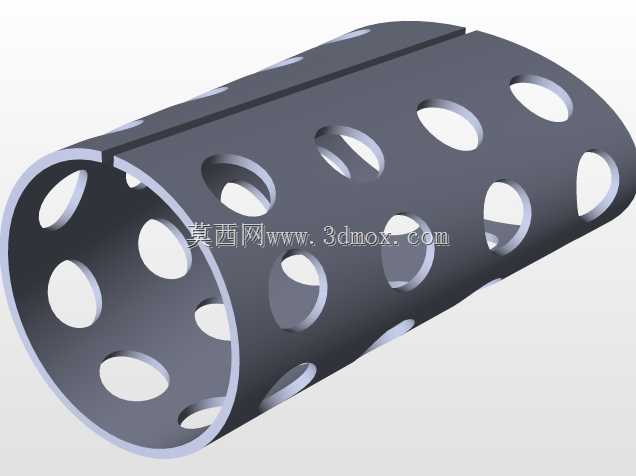

带阵列椭圆孔的镂空圆柱筒体结构

该带阵列椭圆孔的镂空圆柱筒体，在流体输送、物料筛分、通风散热类设备中有着广泛的适配场景，可作为过滤单元的支撑骨架、通风管路的整流构件、筛分设备的筛筒基体，也可用于轻工设备中的物料导流筒，适配气固、液固两相介质的穿流作业场景。从功能特性来看，筒体表面采用规律排布的椭圆冲孔设计，相比圆孔结构，椭圆孔在相同开孔率下能有效降低介质穿过时的局部阻力，减少孔边的应力集中系数，同时椭圆孔的长轴沿筒体轴向排布时，可提升筒体轴向的抗形变能力，避免薄壁筒体在受压工况下出现局部失稳。设计过程中，首先确定筒体的基础壁厚，根据实际工况的承压需求选取薄壁板材卷制成型，卷制接缝采用直缝对接形式，保证接缝处与筒身的平整度一致，避免后续安装时出现配合间隙。孔位排布采用周向等分、轴向等距的阵列方式，周向相邻孔位的夹角保持一致，轴向相邻孔排的孔位采用错排布置，既保证整体开孔率均匀，也避免同一直线排布孔位导致的筒体轴向强度削弱。从安装边界来看，筒体两端预留无孔的直边段，用于和端盖、管路法兰进行配合连接，直边段的长度根据连接方式确定，若采用焊接连接则预留足够的焊缝操作空间，若采用卡箍连接则保证直边段的圆柱度公差满足卡箍密封要求。筒体的外径尺寸根据配套管路的通径匹配，壁厚根据输送介质的磨蚀性、工作压力选取，当用于含固体颗粒的介质输送时，可适当增加壁厚提升耐磨寿命，用于通风散热场景时可适当减薄壁厚降低整体重量。孔型的椭圆度根据穿流介质的特性调整，当介质中纤维类杂质较多时，可适当增大椭圆孔的长轴短轴比值，减少杂质挂连堵塞孔道的概率；当用于精密过滤场景时，可缩小孔位尺寸同时提升孔边的光洁度，避免毛刺截留杂质。筒体卷制成型后需进行校圆处理，保证整体圆度公差在允许范围内，避免安装后出现转动卡滞或密封失效问题，孔边的毛刺需做倒钝处理，防止安装或运维过程中划伤操作人员，也避免介质长期冲刷孔边造成毛刺脱落污染输送物料。
