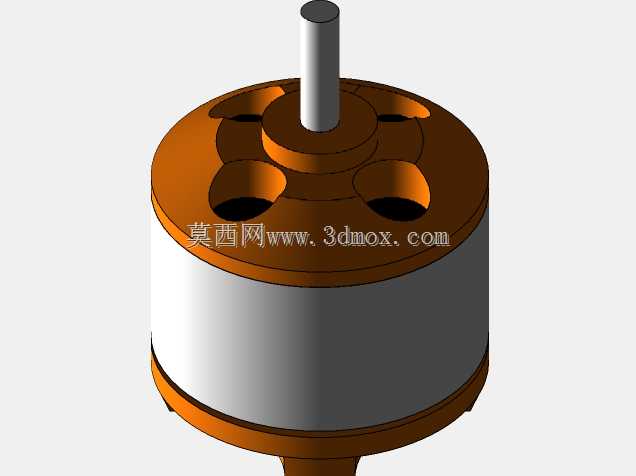

外转子无刷直流电机结构三维数模

这款外转子结构的无刷直流动力单元，在航模动力配套、小型自动化设备驱动、便携电动工具动力输出场景中应用十分广泛，区别于传统内转子无刷电机的结构逻辑，外转子设计将永磁磁极直接集成在旋转外壳上，输出轴与转子外壳刚性连接，能够在相同体积规格下获得更大的输出扭矩，省去了部分减速结构的配套需求，适配对安装空间有严格限制的紧凑设备布局。从结构设计逻辑来看，定子绕组固定在中心基座位置，中心轴作为固定支撑件不随转子转动，出线端从基座底部预留的走线槽引出，可直接适配常规无刷电调的三相接线逻辑，转子外壳上下端通过轴承与中心轴配合，保证旋转过程中的同轴度，避免高速运转时出现径向跳动。端盖位置设计的四个弧形镂空槽，一方面是为了平衡转子旋转时的内部气压，减少高速转动时的风阻损耗，另一方面也能在持续运转过程中带出绕组产生的热量，避免定子线圈长时间高温工作出现绝缘老化问题。上下端的环形凸台结构是安装定位的核心基准，下端凸台可直接卡入设备安装板的定位孔内，配合端面的安装孔位完成轴向固定，上端输出轴采用标准光轴设计，可通过顶丝、联轴器或者桨夹直接连接负载，不需要额外定制转接结构。在实际选型配套过程中，这类结构的无刷电机常被用于多旋翼无人机的动力输出、桌面级3D打印机的运动轴驱动、小型传送带的动力单元，相比有刷直流电机，它没有碳刷磨损的问题，连续运转寿命更长，运转时的电磁干扰也更低，不会对设备上的传感器信号造成明显干扰。建模过程中对转子外壳的曲面过渡、轴承位的配合公差、绕组的排布空间都做了还原，能够直接用于设备整体装配的干涉检查，也可以作为同规格电机选型时的安装尺寸参考，核对安装孔位、轴伸长度、转子外径等边界尺寸，避免选型时出现安装不匹配的问题。
