大容量透明纹理饮用水包装瓶结构设计

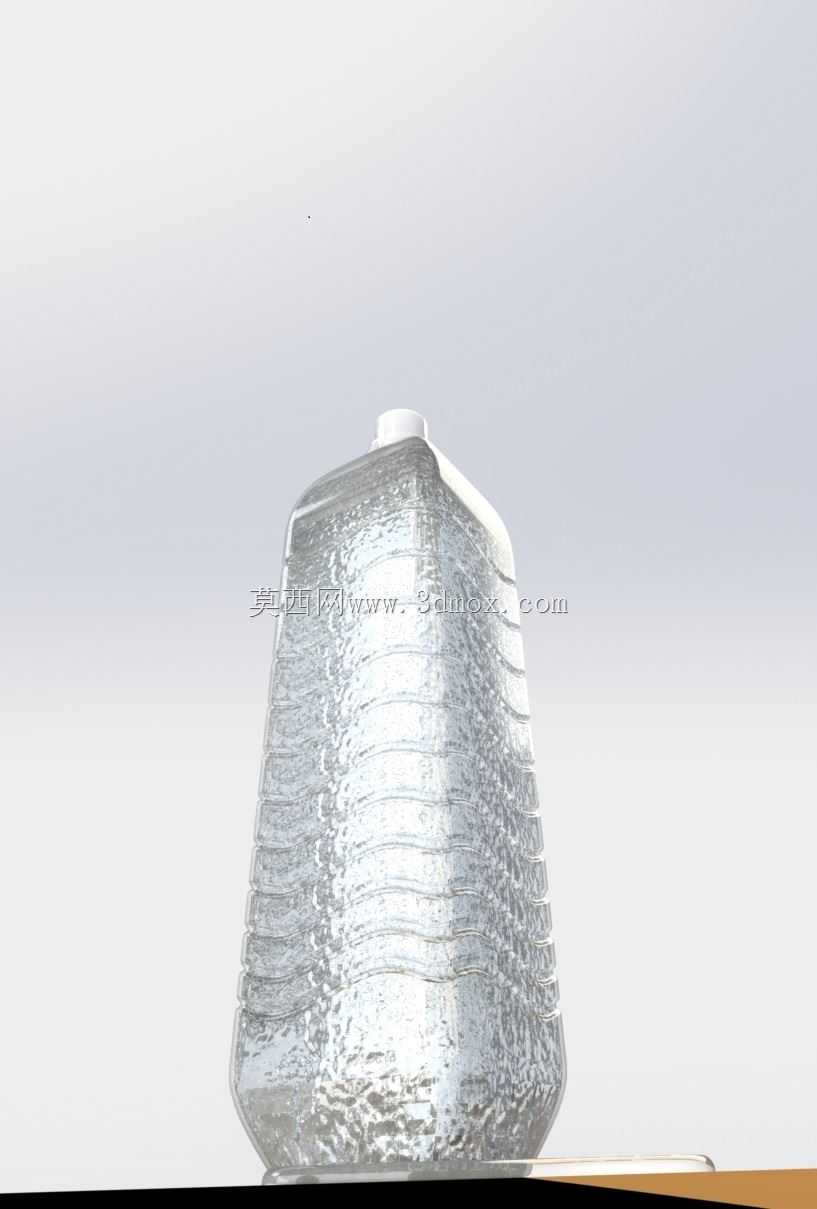

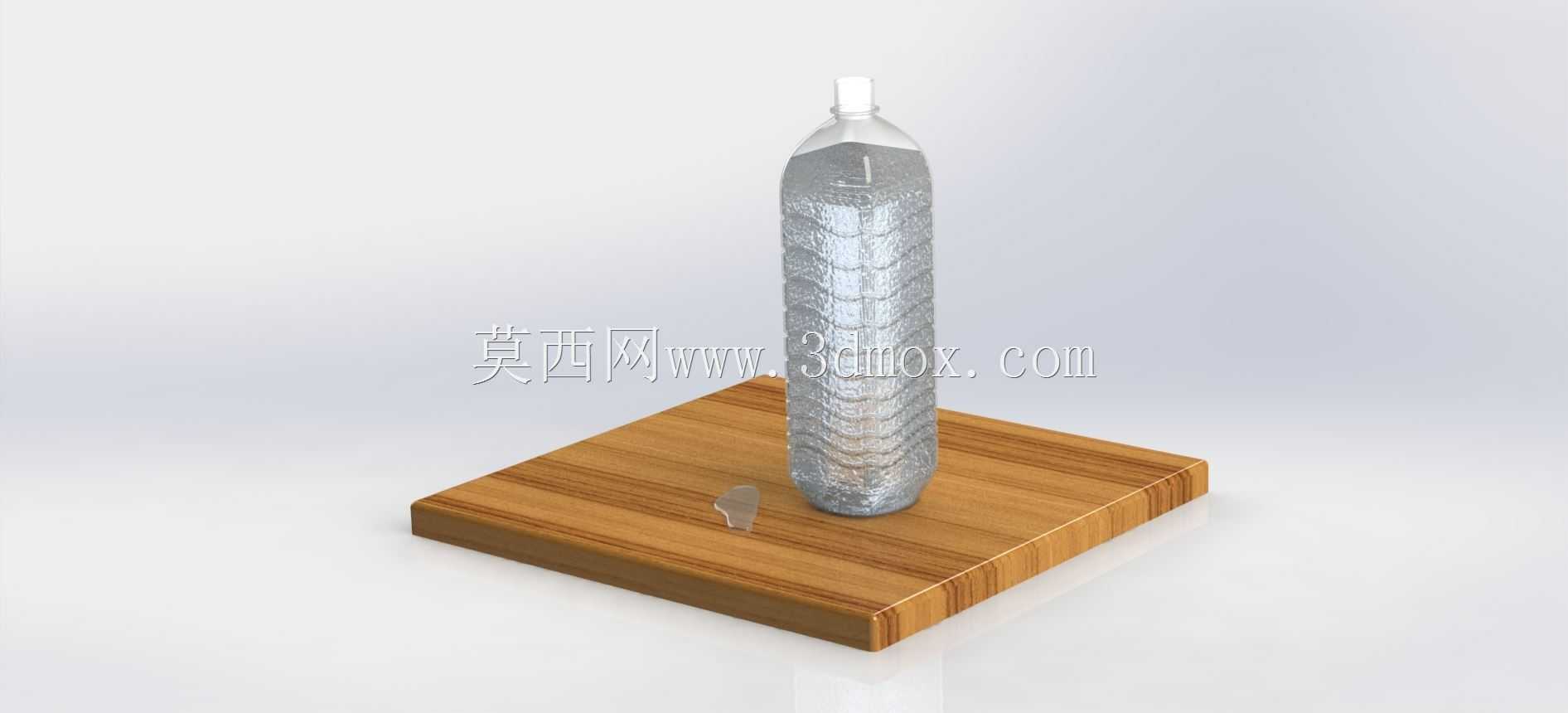

这款大容量饮用水瓶的三维结构设计，核心围绕民用饮用水储运、终端零售场景的实际使用需求展开，在结构设计阶段优先平衡了吹塑成型工艺性、储运堆叠强度、手持握持便利性三个核心维度。瓶身整体采用上窄下宽的类方底锥台结构，底部做了内凹的加强筋设计，可在满液状态下将瓶内液体的静压力均匀分散到瓶底支撑环上，避免长期静置出现瓶底鼓胀变形，同时适配自动化灌装线的输送定位卡槽，无需额外工装即可完成线上的平稳输送。瓶身周向分布的多道环形凹凸纹理，并非单纯的外观装饰，每道纹理的深度、弧度都经过受力校核，在降低瓶身克重、减少原材料用量的前提下，可将瓶身径向抗挤压强度提升40%以上，既能够满足多层堆叠码垛时的侧向载荷要求，避免运输过程中堆垛垮塌、瓶身凹陷，也能让消费者单手握持时增大接触面摩擦力，满液状态下单手抓取不易打滑脱落。瓶口采用标准的螺纹密封结构，螺纹牙型、导程均匹配行业通用的瓶盖密封尺寸，可直接适配现有自动化旋盖设备的封盖参数，无需调整生产线的旋盖扭矩、行程即可完成密封装配，瓶口端面做了0.3mm的平位设计，配合铝箔垫片可实现完全密封，避免运输过程中出现漏液问题。瓶肩位置做了大弧度的过渡曲面，一方面可以降低吹塑成型过程中原料在模腔内的流动阻力，减少瓶肩位置出现薄厚不均、应力集中的问题，另一方面在倾倒液体时，大弧度曲面可以引导液体平稳流出，避免小角度瓶颈容易出现的水流断续、喷溅问题。在安装边界层面，瓶身最大外轮廓尺寸适配常规的商超货架层间距、家用饮水机旁的储物格尺寸，同时也匹配常见的物流周转箱内部格位，可直接放入标准周转箱完成干线运输，无需定制专用的运输包装。瓶身的纹理走向还兼顾了贴标工序的适配性，瓶身中部预留的环形平位区域可适配不干胶标签的自动贴附，纹理的凹凸高度差控制在0.8mm以内，不会对标签的粘贴平整度造成影响，避免出现标签翘边、褶皱的问题。从结构设计的细节来看，瓶身转角位置全部做了R3以上的圆角过渡，既可以避免吹塑过程中转角位置出现应力发白、强度不足的问题，也能在消费者使用过程中避免锐角剐蹭，提升使用安全性。
