方形储能动力锂离子电池组结构设计

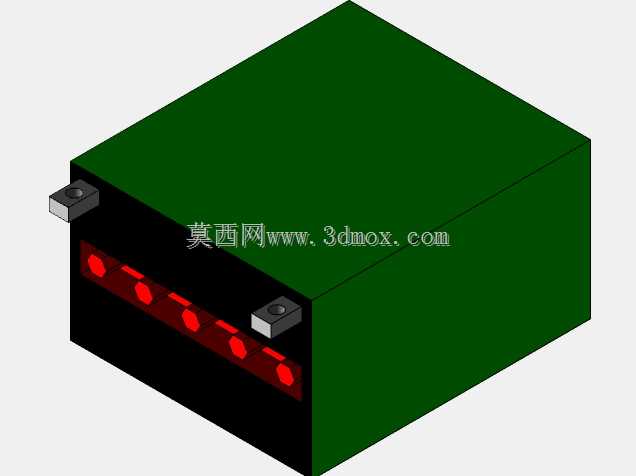

该款方形锂离子电池模组的结构设计，首先要匹配不同场景下的安装适配需求，在工业储能场景中，这类模组常作为后备电源单元嵌入机柜层架，需要严格控制外轮廓的长宽高尺寸，保证与标准机柜安装梁的预留间隙不超过2mm，避免装配时出现卡滞，同时两侧的接线端子采用凸台式设计，端子安装面高出模组侧端面8mm，既预留了接线铜排的弯折操作空间，也能防止线束过度弯折导致的绝缘层破损。在小型电动设备配套场景中，这类模组可直接嵌入设备的电池仓内，前端的红色状态指示条正对仓体的观察窗位置，无需额外加装指示灯导光结构，就能让运维人员直观判断电池的充放电工作状态。

从设计思路来看，模组外壳采用分体式拼接结构，主体壳体为深绿色绝缘包覆层，直接覆盖内部电芯组的金属外壳，省去了额外套绝缘护套的工序，壳体边角做了R3的圆角处理，避免装配过程中锐边划破相邻部件的绝缘层。前端的黑色端板集成了状态指示与端子固定功能，两个接线端子分别布置在端板的对角位置，正负极端子的外形做了差异化防呆设计，能从根源上避免接线时正负极接反的操作失误。端子底部自带定位凸台，与端板上的安装孔采用过盈配合，不需要额外打胶固定就能满足IP54的防护要求，减少装配工序的同时也提升了结构可靠性。

在安装边界的考量上，模组底部预留了1.5mm的支撑凸筋，当模组放置在安装平面上时，壳体底面与安装面之间会形成均匀的空气流通间隙，既可以避免充放电过程中壳体底部积热无法散出，也能防止安装平面上的冷凝水长期浸泡壳体导致的绝缘性能下降。模组的顶面为完整平面，没有凸起的结构件，支持多模组上下堆叠安装，堆叠时相邻模组之间依靠凸筋定位，不会出现横向滑移，堆叠层数可根据实际储能容量需求灵活调整，不需要额外设计堆叠固定支架。

功能特性方面，该模组的结构设计充分考虑了运维便利性，前端指示条采用透光PC材质与端板一体注塑成型，内部的指示灯板直接卡接在端板内侧的卡槽内，更换指示灯板时只需要拆开端板的固定螺丝就能完成操作，不需要拆解整个模组外壳。壳体的拼接缝采用迷宫式密封结构，日常使用环境中的粉尘、溅水无法进入模组内部，能适应车间、户外机柜等多种复杂工况的使用要求。接线端子的接触面做了镀锡处理，降低接触电阻的同时也能防止长期使用出现氧化锈蚀，保证大电流充放电过程中端子处的温升控制在安全范围内。
