十字轴式万向传动连接结构

在各类需要变角度传递扭矩的传动链路中，这类十字轴式万向连接结构是应用极广的核心部件，从工业传动设备的动力输出端到行走机械的转向传动段，但凡存在两轴轴线不共线、工作中存在相对角位移的传动场景，都能见到它的身影。它的核心作用是在轴间夹角、相对位置持续变化的两根转轴之间，稳定传递旋转扭矩，不会因为轴系的偏摆、跳动出现传动卡滞或动力中断。

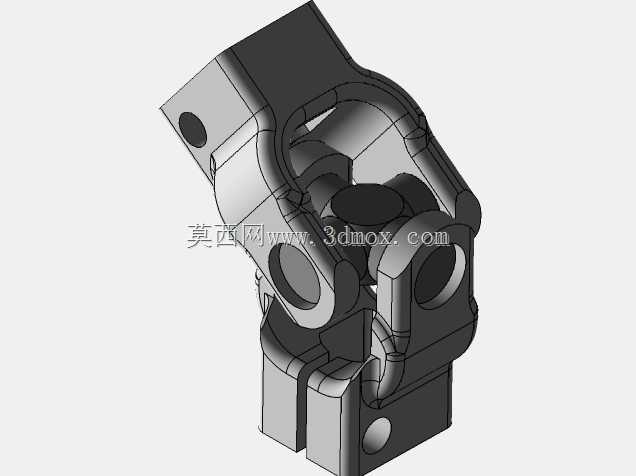

从结构设计逻辑来看，这个万向节采用了分体式叉架配合十字轴的经典结构，两端的叉形接头分别对接主动轴与从动轴，十字轴作为中间传动件，四个轴颈分别嵌入两个叉架的安装孔内，配合轴套实现多自由度的转动补偿。设计时特意将叉架的安装端面做了带定位孔的夹装结构，不需要额外加工复杂的法兰止口，就能通过抱紧结构实现与轴端的可靠固定，安装时只需要对准轴端的定位销孔，拧紧夹装螺栓即可完成装配，大幅降低了现场安装的对位难度。

在安装边界的考量上，这个结构的整体回转外径控制在紧凑区间，十字轴的轴颈直径经过扭矩校核，能适配常规中小功率传动场景的扭矩传递需求，两端叉架的内开档尺寸与十字轴的有效摆角匹配，最大允许轴间夹角可达35度以上，完全覆盖多数设备传动端的偏摆补偿需求。叉架上预留的安装孔位做了沉台处理，螺栓锁紧后头部不会突出回转轮廓，避免运转过程中与周边的护罩、管线发生运动干涉。

实际使用中，这类万向节不需要做复杂的日常维护，十字轴的轴颈位置预留了润滑脂加注通道，定期补充润滑脂就能保证转动副的长期顺畅运转，不会因为长期偏摆转动出现异常磨损。它的结构刚性足够，传动过程中不存在明显的传动间隙，正反转切换时的空程量极小，既可以用在连续旋转的动力传动场景，也能适配需要频繁换向、精准传递转角的传动链路中。不同于柔性联轴器，这种刚性万向节的传动效率更高，能承受的瞬时冲击扭矩更大，在存在振动、冲击的工况下也能保持稳定的传动性能，不会因为过载出现结构失效。设计建模时已经将各个配合面的公差带做了合理预留，加工时只需要按照常规的机械加工精度要求制作，就能保证装配后转动灵活无卡滞，不需要额外做配磨修配。
