户外快挂承重连接卡扣结构设计

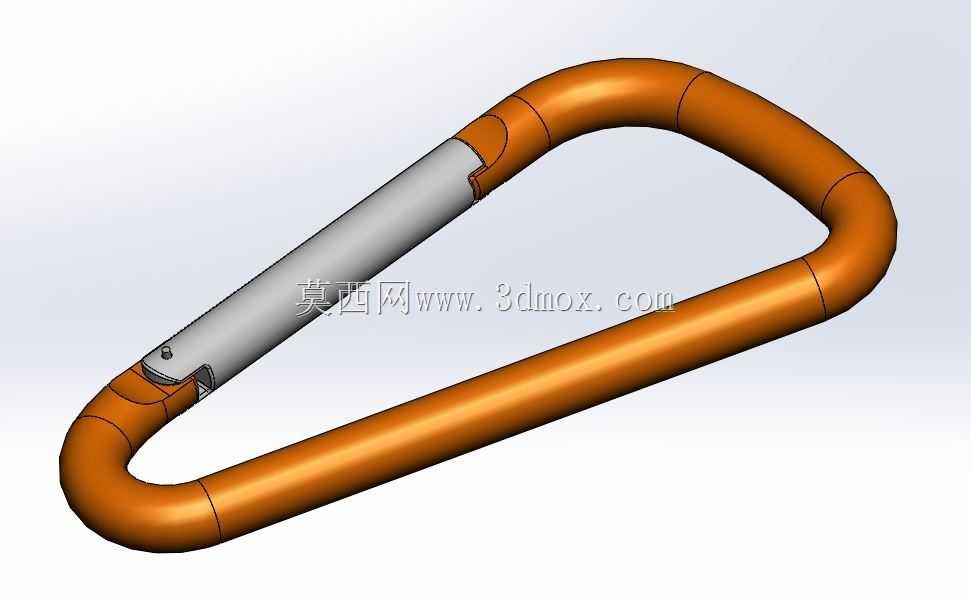

这类快挂扣件最早衍生于登山攀岩领域的专业承重连接件，现在早已渗透到户外露营、背包挂载、工业临时吊点、安防绳具连接等多个场景，日常通勤的背包外挂、露营时的天幕风绳固定、车间内轻型工具的临时悬挂，都能见到这类结构的身影。从结构设计逻辑来看，这款快挂采用D型非对称环体布局，相较于正圆形环体，D型结构在承受纵向拉力时，应力会更多向曲率半径更大的直边段分散，能有效降低弯弧处的应力集中系数，同等截面尺寸下承重冗余量更高。环体主体采用弯管成型思路，外层做包覆处理，既可以提升握持时的摩擦力，也能避免金属基材直接刮蹭被挂载的物品表面，活动 gate 段采用内置弹簧复位结构，转轴处做了隐藏式销钉固定，避免销钉外露勾挂织物或者绳索纤维。设计时首先要明确使用场景的载荷边界，常规民用款的额定静载荷一般控制在20kg以内，仅适合非生命保障类的物品挂载，不能用于攀岩、高空作业等涉及人身安全的场景，环体的开口尺寸要匹配常用的织带、绳径规格，一般开口净宽控制在18-22mm区间，既能兼容多数背包挂点、D型挂环的尺寸，也不会因为开口过大导致gate段的受力臂过长，降低整体抗形变能力。环体的弯角过渡处全部做了大圆角处理，没有尖锐棱角，一方面是避免应力集中导致受拉时出现裂纹，另一方面也防止使用过程中划伤操作人员或者划破挂载的织物面料。gate段的闭合间隙做了严格控制，闭合后与环体端头的搭接量不小于8mm，避免受外力震动时出现意外脱开的情况，弹簧的复位弹力经过调校，单手按压即可顺利开启，松开后能快速回弹锁止，不需要额外的操作步骤，日常使用时可以实现单手挂载、摘取的操作，提升使用便捷性。从安装适配性来看，这款快挂不需要额外的固定基座，本身作为独立连接件使用，只要挂载点的截面尺寸小于开口净宽即可顺利挂入，环体的整体厚度控制在8mm左右，不会占用过多的安装空间，不管是背包的织带挂点，还是露营车的侧边横杆，都能顺利适配。
