CVT无级变速传动总成结构设计

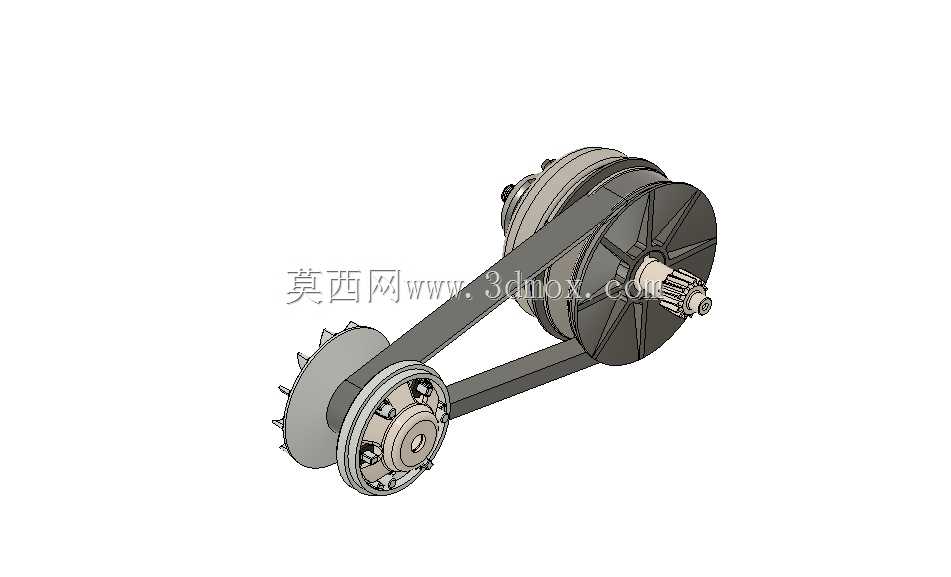

这套无级变速传动结构，核心应用场景覆盖小排量代步机动车、轻型非道路作业机械、低速代步装备的动力传输环节，可在设定转速区间内连续改变传动比，消除有级变速的换挡顿挫，让动力输出始终贴合负载需求，降低动力传输过程中的能耗损失。整套结构采用双可变直径带轮搭配传动带的经典布局，主动带轮侧与动力输入端连接，从动带轮侧对接动力输出端，通过改变两个带轮的有效工作直径，实现传动比的连续平滑调整，没有固定的挡位齿比限制，可根据负载工况实时匹配最优传动比，在低速工况下能输出更大扭矩满足起步、爬坡需求，高速工况下可降低传动端转速，让动力源维持在经济运转区间。设计过程中优先考虑传动带的包角约束，两个带轮的中心距预留了足够的张紧调节余量，避免传动带打滑导致的动力损耗与部件过早磨损，带轮的锥面角度经过匹配计算，保证传动带在变速过程中可以顺畅沿锥面滑移，不会出现卡滞或异常磨损。主动带轮集成了离心式调速结构，随输入转速变化自动调整动盘轴向位置，改变主动轮有效直径，从动带轮侧设置了扭矩感应压紧结构，根据输出端负载大小自动调整对传动带的夹紧力，既保证大扭矩输出时的传动可靠性，又能降低低负载工况下的带轮压紧力，减少不必要的摩擦损耗。安装边界上，两个带轮的轴系均预留了标准轴承安装位，可直接适配常规深沟球轴承的安装尺寸，输入端轴头设计有键槽结构，可与动力输出轴通过平键实现扭矩传递，输出端轴头可对接减速机构或直接连接驱动轮系，整套结构的外轮廓没有突兀的突出结构，外围预留的安装空间可适配常规的传动箱壳体安装要求，不需要额外做过多的结构避让。带轮的辐板位置做了轻量化的镂空设计，在保证结构强度满足额定扭矩传输要求的前提下，尽可能降低旋转部件的转动惯量，提升变速响应速度，传动带采用专用的橡胶齿形带结构，兼顾横向刚度与纵向柔性，可在小半径带轮上顺畅弯折，同时保证扭矩传递过程中不会出现横向变形导致的传动失效。整套结构的装配逻辑清晰，所有旋转部件均做了动平衡校核预留，高速运转时不会出现异常振动，各部件的公差配合预留了合理的装配间隙，可满足常规工况下的长期运转可靠性，不需要频繁的维护调整。
