欧宝Speedster排气口注塑成型模具结构

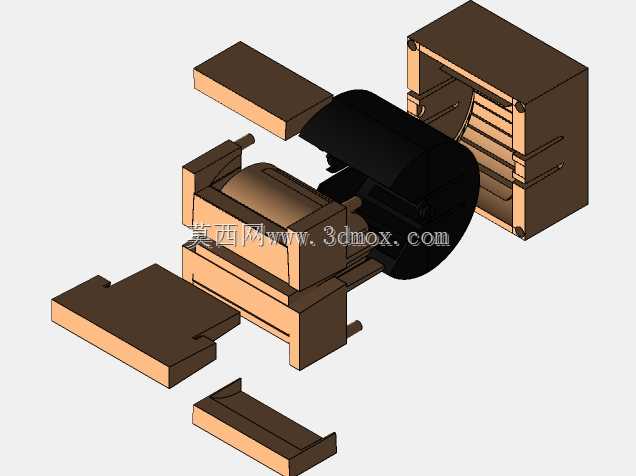

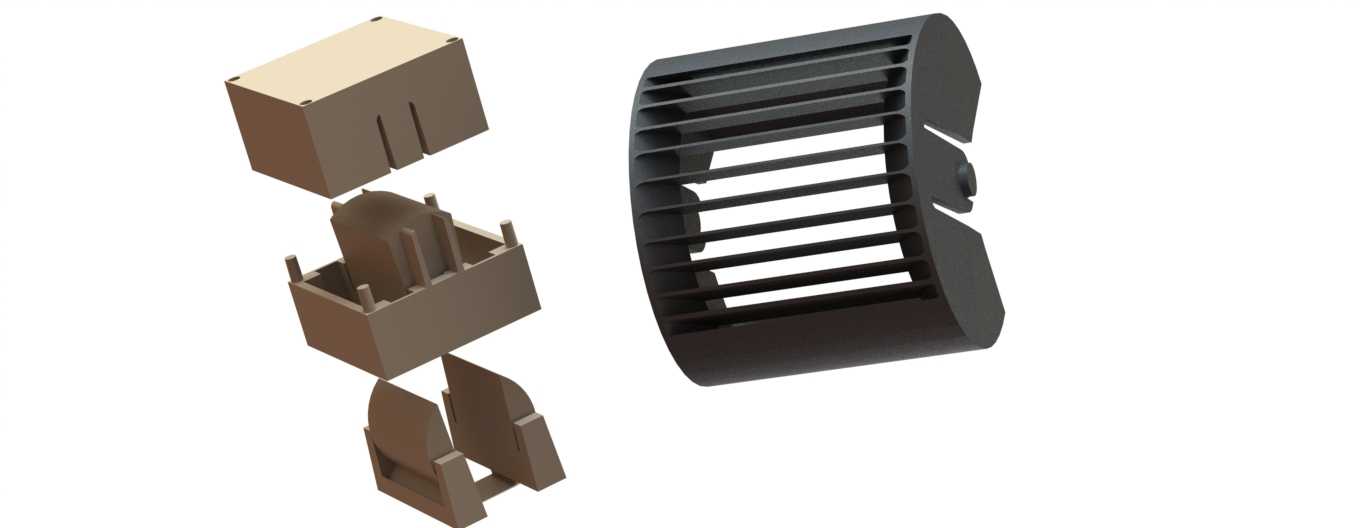

　　这套模具针对1995款欧宝Speedster车型的侧排气口部件开发，适配车型侧围通风排气的安装位，排气口本身承担车辆行驶中舱内气流导出、侧围空气导流的功能，格栅式的外形既要满足通风通流面积要求，也要匹配车型复古运动的外观曲面走向，不能破坏整车侧面的流线型设计。模具采用分体式镶拼结构设计，拆分逻辑完全围绕排气口的复杂格栅特征做脱模考量，避免整体式型腔加工时出现刀具无法到达的死角，同时也方便后续量产过程中磨损镶件的快速更换，不用整副模具报废返修。从结构拆分来看，模具分为成型外曲面的型腔块、成型内部格栅与安装卡扣的多组型芯镶件，还有对应侧边安装凸台的侧抽滑块，所有镶件的拼接分型面都顺着排气口的曲面棱线设置，

　　尽可能把合模线隐藏在部件的棱边位置，减少后续注塑件的飞边打磨工作量，也能保证外观面的完整性。这套模具支持3D打印工艺直接加工成型，不用走传统的数控铣削、电火花工序，对于小批量的复古车型配件复刻来说，能大幅缩短模具制作周期，也能应对传统机加工难以处理的细密格栅型腔结构。设计过程中首先锁定了排气口的安装边界：排气口整体为弧形曲面结构，贴合车辆侧围的外覆件弧度，安装时通过背部的三个卡扣卡入侧围对应的卡槽，不需要额外打螺丝固定，所以模具上对应卡扣的位置做了精准的脱模斜度处理，避免顶出时卡扣断裂。格栅部分的壁厚控制在2.2mm，和周边侧围外板的壁厚保持一致，避免注塑成型时出现缩痕、翘曲问题，模具上对应格栅的每一条筋位都做了0.5度的脱模斜度，

　　表面抛光到Ra0.8，保证塑料填充时流动顺畅，不会出现缺胶、毛边问题。模具的浇注口设置在部件背面的非外观面位置，采用侧浇口进胶，进胶后熔融塑料顺着格栅的筋位方向填充，能最大程度减少熔接痕的出现，也方便后续浇口的修剪，不会在外观面留下痕迹。冷却水路顺着每个镶件的外形做随形排布，因为是3D打印制作的模具，水路可以不受传统钻孔工艺的限制，贴近型腔表面3mm位置布置，能保证注塑过程中模温均匀，减少部件成型后的翘曲变形量，让成型后的排气口弧度和安装位完全匹配，装车后不会出现缝隙不均、装配错位的问题。顶出机构采用多顶针均匀排布的方式，顶针位置都设置在部件的筋条、卡扣等结构强度较高的位置，避免顶出力集中在薄壁外观面导致顶白、顶穿缺陷。
