带外置阻尼罐的液压减震结构

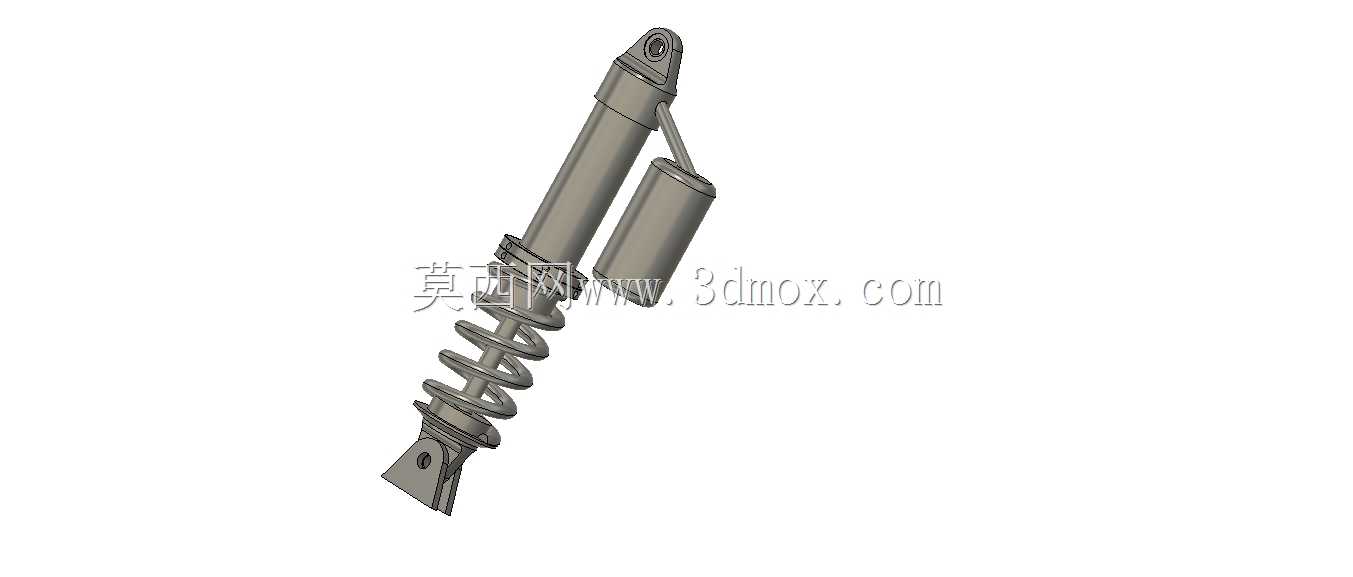

这款带外置阻尼罐的液压减震结构，常见于越野摩托、全地形车以及非道路作业小型工程车辆的悬架系统中，核心作用是缓冲路面传递的冲击载荷，同时耗散振动能量，避免车辆行驶过程中出现持续弹跳，保障轮端贴地性与驾乘操控稳定性。从结构设计来看，主体采用筒式液压阻尼芯搭配螺旋承载弹簧的经典布局，外置的圆柱形阻尼罐通过旁通油路与主阻尼筒连通，这种设计能够在有限的安装空间内扩充阻尼油的储油容积，降低连续高频振动下阻尼油的温升幅度，避免阻尼热衰减导致的缓冲性能下降，相比普通内置储油腔的减震结构，更适合大冲击、长行程的使用工况。

设计过程中，阻尼芯的上下端分别采用铰接式吊耳结构，上端吊耳预留销轴安装孔，用于连接车架侧的安装支座，下端叉型接头带同轴安装孔，用于连接摇臂或轮端转向节，安装边界的孔位同轴度公差控制在0.05mm以内，避免安装后出现侧向别劲导致阻尼杆偏磨。螺旋弹簧采用变节距设计，靠近下端安装座的簧圈节距更小，能够在小幅度振动时提供更柔和的初始刚度，应对细碎路面颠簸，大冲击压缩时节距较大的上段簧圈介入，提供足够的支撑力避免减震器触底。旁通油路的接口位置做了圆弧过渡处理，减少阻尼油高速流动时的紊流，降低拉伸压缩行程的阻尼力突变，让阻尼输出更线性。

外形尺寸方面，整体结构完全伸展状态下总长度适配多数中小型越野车辆的悬架行程预留空间，阻尼杆的直径匹配常规油封规格，外置阻尼罐的安装位置避开了轮端跳动的干涉边界，不会在车轮上下运动时与轮胎、挡泥板等周边部件发生剐蹭。弹簧的预压量可以通过下端的螺纹调节座调整，适配不同载重下的车身高度需求，阻尼筒表面做了硬质阳极氧化处理，能够抵御行驶中泥沙、碎石的冲刷磨损，延长密封件的使用寿命。在实际选型应用中，这类结构也可经过参数调整后用于小型工业设备的隔振平台、户外作业机械的驾驶室悬置，通过调整阻尼阀片的厚度与弹簧刚度，匹配不同载荷等级的缓冲需求，建模过程中所有配合面的公差、安装孔位的位置度都严格按照机械加工的实际工艺要求设定，可直接用于结构验证、装配干涉检查以及后续的工程出图参考。
