钢铁侠主题电弧反应堆展示摆件结构

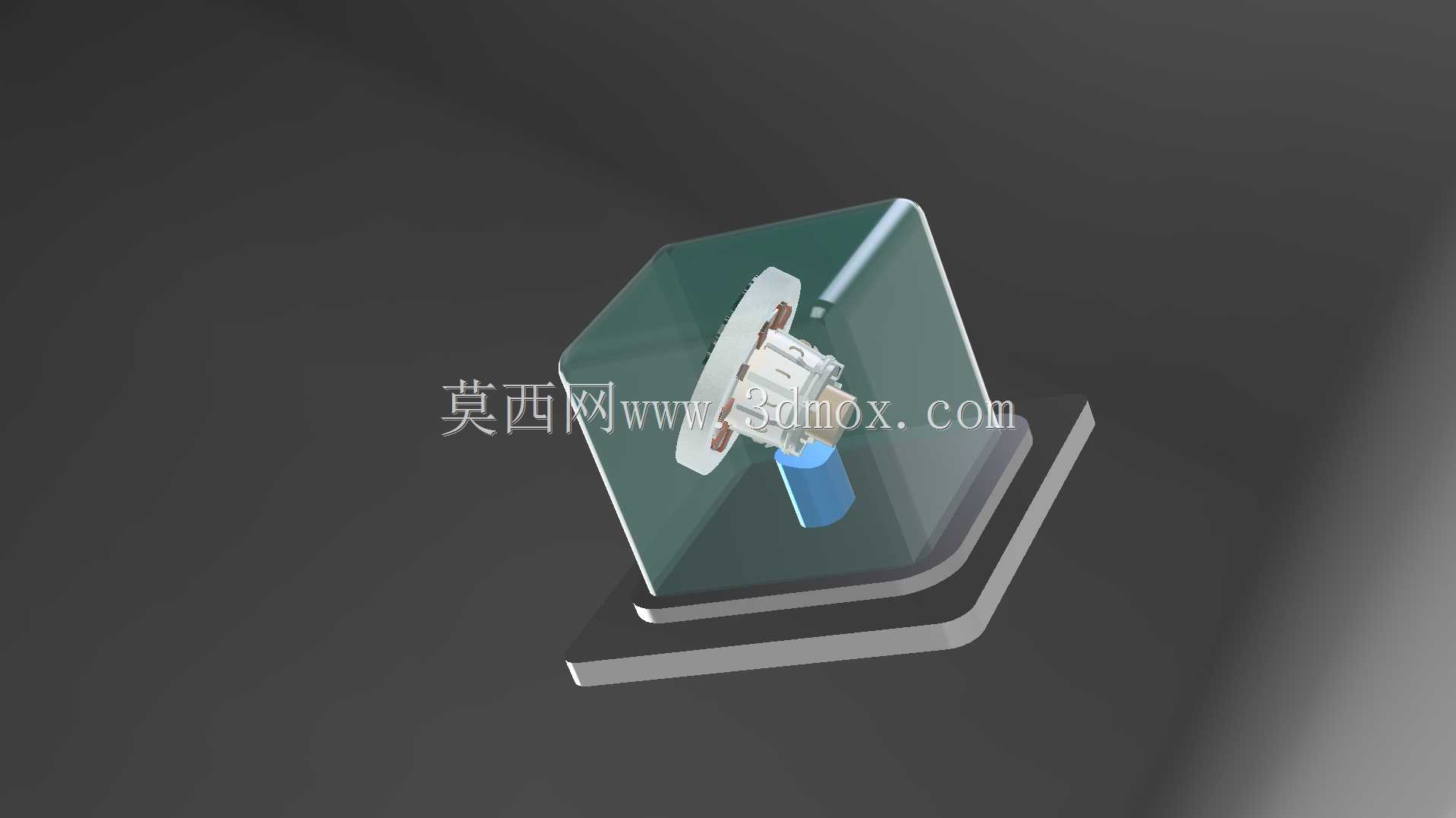

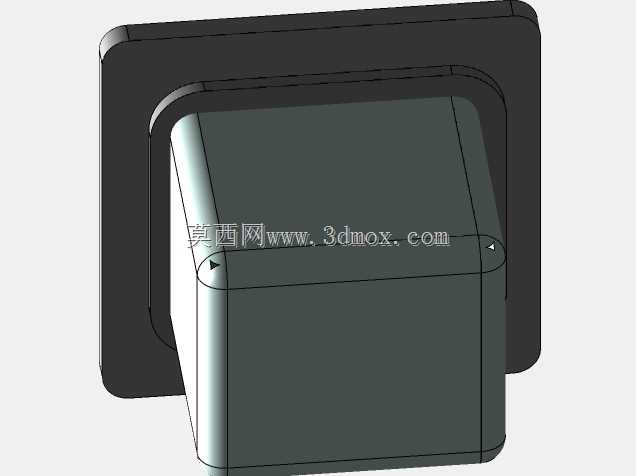

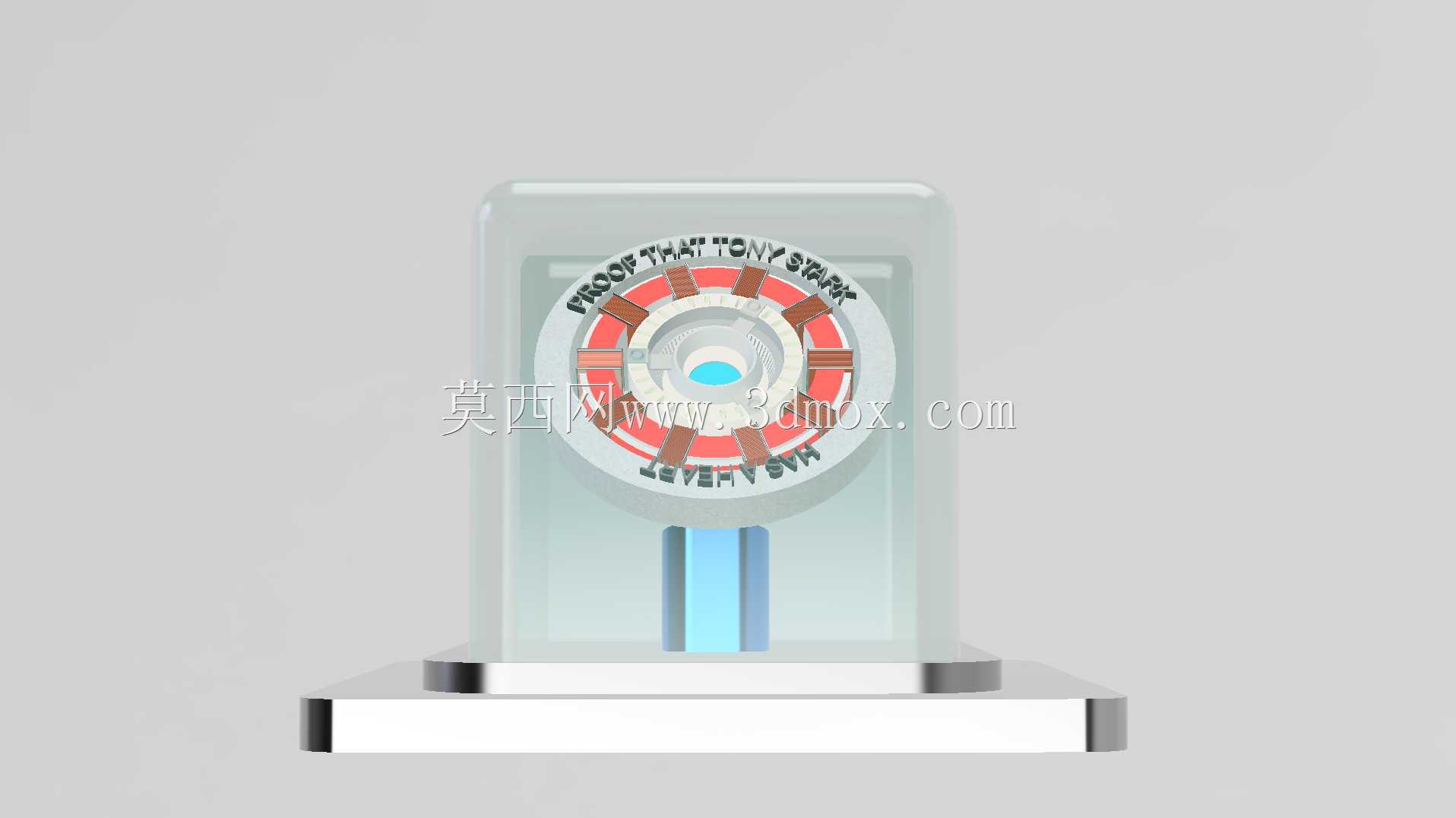

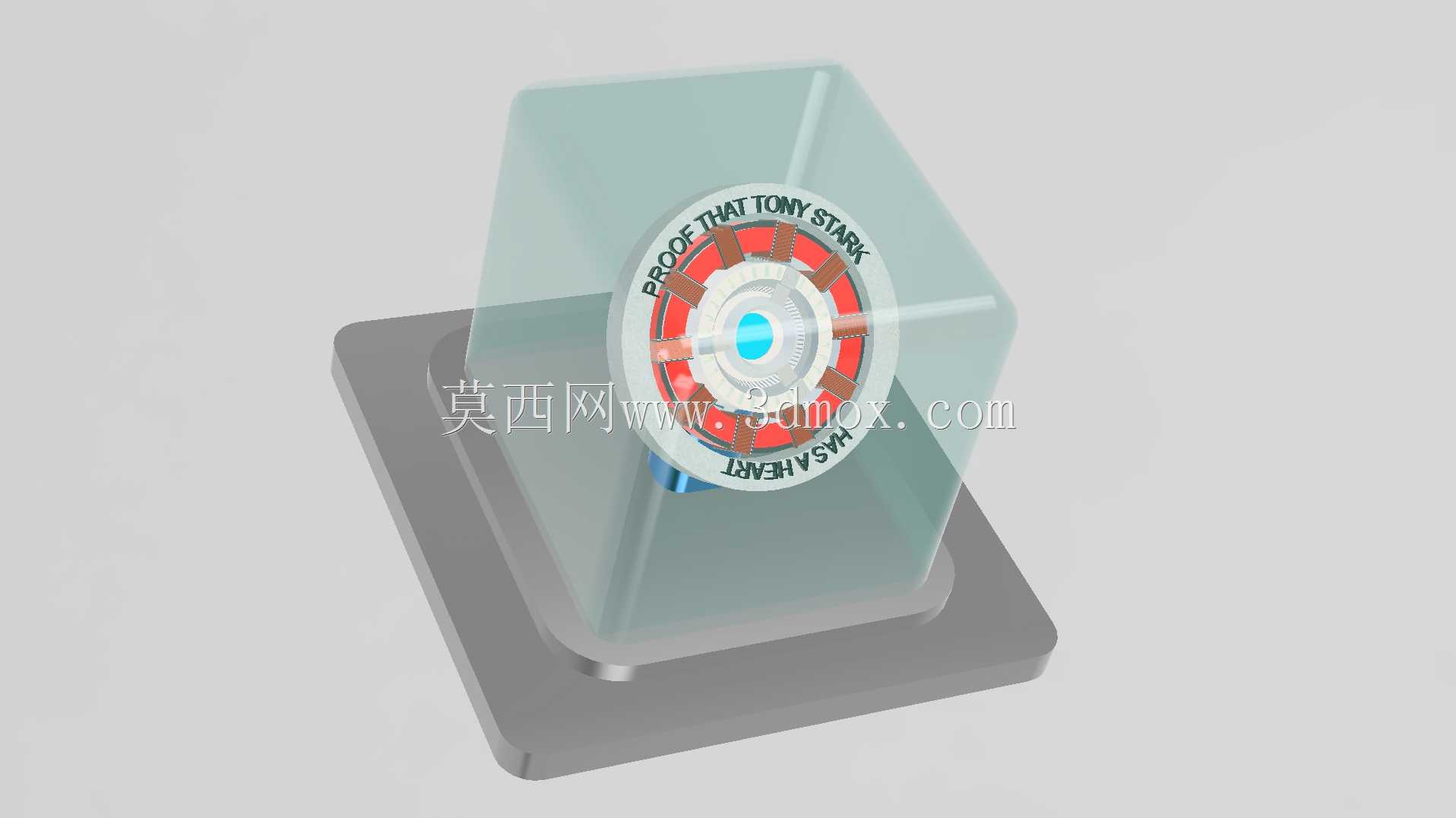

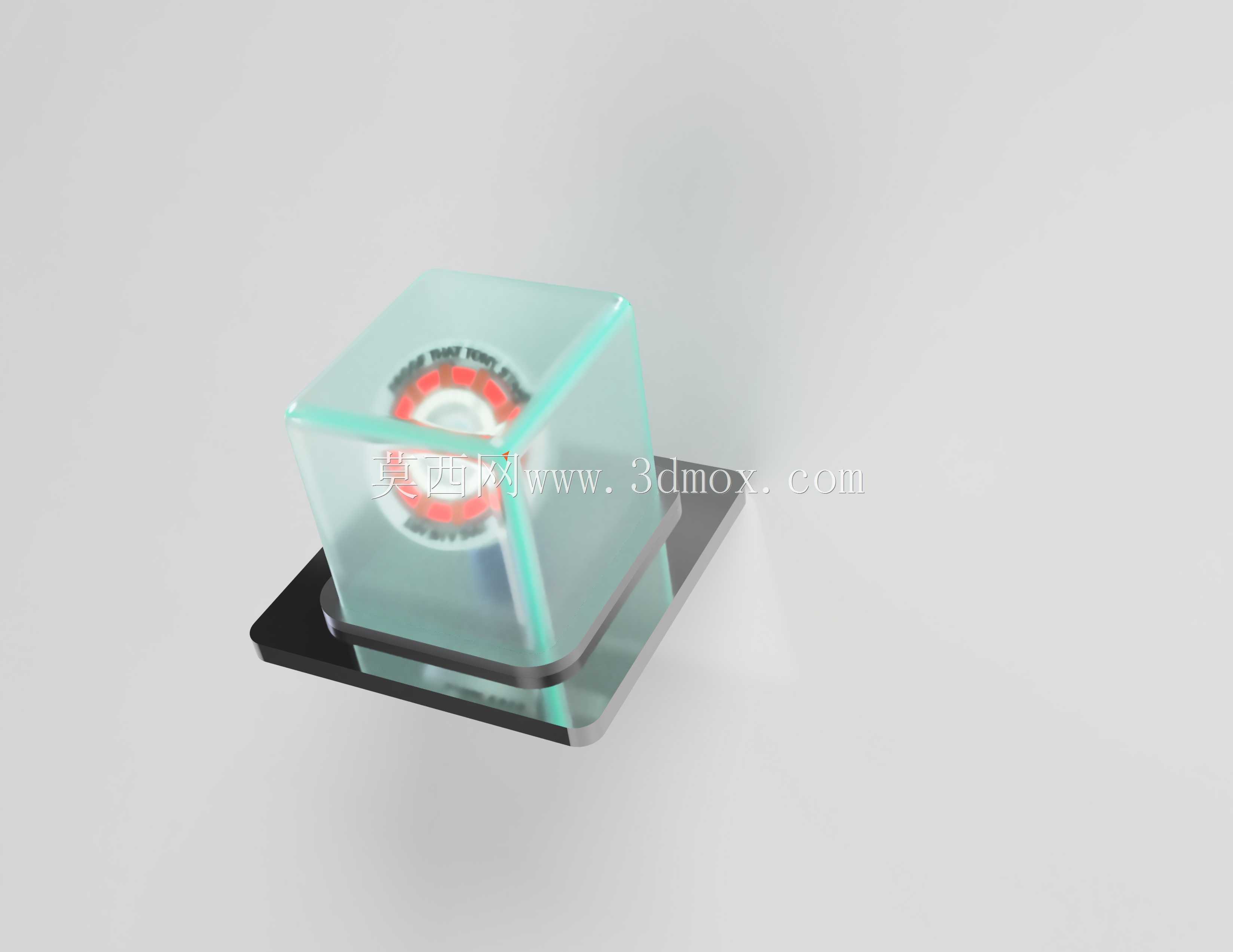

这款电弧电抗器的三维结构设计，最初的应用场景锚定在影视IP周边展示摆件、科幻主题展陈道具领域，同时也可作为工业设计专业的曲面建模练习参考载体，还原了影视设定中弧形反应装置的核心视觉特征。从实际用途来看，作为展示类结构件，它需要兼顾视觉还原度与实体加工的装配可行性，既要还原环形能量舱的分层透光结构，也要保证各部件拼接后无明显错位缝隙，适配3D打印、亚克力切割等常见的手板加工工艺。在功能特性层面，结构预留了内置发光元件的安装空间，中心环形区域的分层卡槽可嵌入不同透光率的亚克力片，模拟能量核心的光晕层次，外围的环形标识槽可粘贴蚀刻片或做丝印处理，还原设定中的细节纹理；外层的透明防护罩采用圆角六面体结构，既可以保护内部精细的反应核心结构，也能通过曲面折射增强内部发光件的视觉效果，底部的方形底座设置了隐藏式走线槽与配重块安装位，保证摆件放置时的稳定性，避免出现倾倒问题。设计思路上没有完全照搬影视画面的夸张透视效果，而是结合实体加工的公差要求做了工程化调整：将原设定中过于细碎的环形支撑结构做了适度合并，减少加工时的支撑耗材用量，同时把各部件的拼接方式设计为卡扣加少量胶粘的形式，降低普通爱好者的装配难度，不需要复杂的工装夹具就能完成组装。外形尺寸方面，整体结构控制在掌心可托举的摆件常规尺寸区间，底座的安装边界预留了1.5mm的安装余量，适配常规的发光纽扣电池盒与微型触摸开关的安装尺寸，防护罩与底座的配合面做了0.2mm的间隙设计，既保证拼接时的顺畅度，也不会出现松脱晃动的问题；内部核心结构的每层环形件都设置了定位凸台，装配时不需要额外做对位标记就能快速对齐，避免组装后出现环形结构偏心的问题，影响整体视觉效果。
