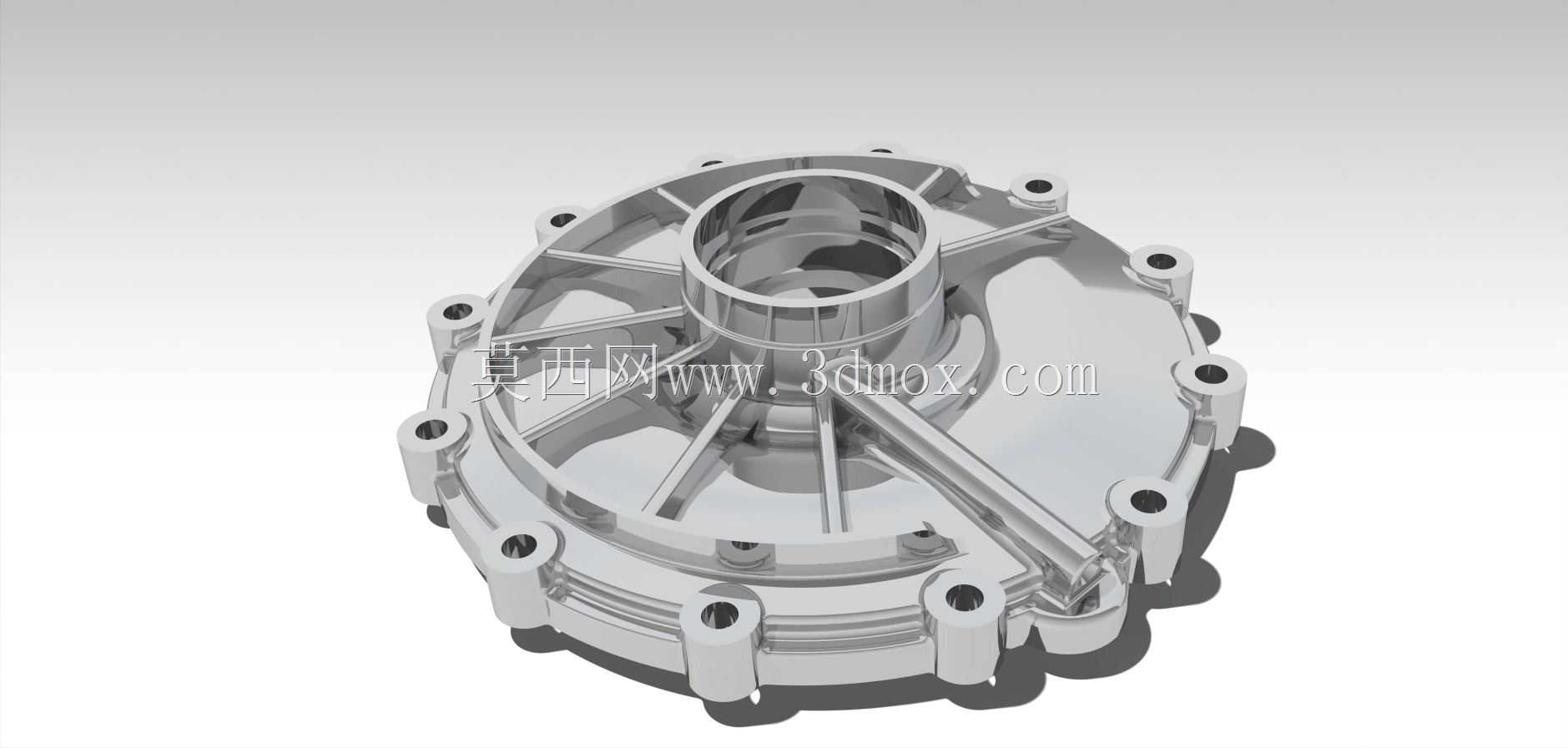

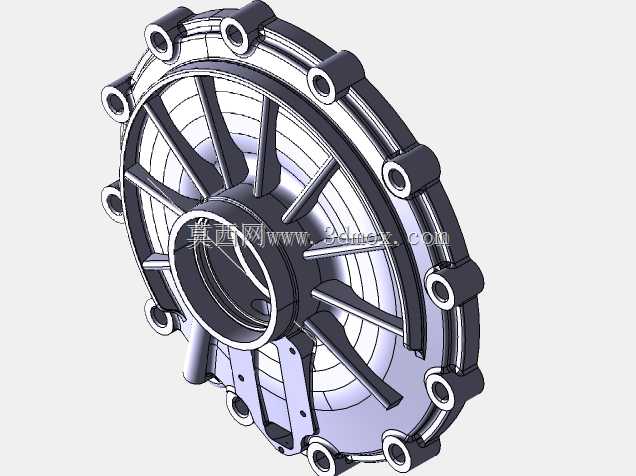

奥迪大众乘用车变速箱端盖结构设计

这款端盖类零件主要应用于横置前驱乘用车的传动系统端部，承担变速箱壳体侧的密封、轴承定位以及外部附件连接的多重作用，日常工况下需要承受传动系统运转带来的径向振动、温度交变带来的热胀冷缩应力，同时还要阻隔外界泥水、粉尘侵入变速箱腔体内部，避免润滑油污染或者轴承异常磨损。从结构设计来看，零件整体采用盘式辐条布局，中心设置阶梯式通孔，用于适配变速箱输入轴的油封安装位以及前端轴承的外圈定位，孔位的同轴度公差需要控制在0.02mm以内，才能保证轴系运转时不会出现偏磨、油封漏油的问题。周向均匀分布的带凸台安装孔，每个孔位都做了局部加厚处理，避免螺栓拧紧时出现壳体应力开裂，孔位的位置度公差需要匹配变速箱壳体的对应螺纹孔，保证安装时螺栓可以顺畅穿入，不会出现别劲导致的密封面变形。辐条式的加强筋设计并非单纯为了减重，而是通过筋条的走向匹配应力传递路径，将轴承运转时的径向载荷均匀分散到整个端盖的安装法兰面上，避免局部应力集中导致的零件疲劳损坏，同时辐条之间的空腔可以预留出传感器、油管的安装空间，适配不同配置车型的附件加装需求。零件的安装端面设置了环形密封槽，用于安装O型密封圈，槽的深度、宽度公差需要严格匹配密封圈的线径，压缩量控制在18%-25%之间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。外侧的凸台结构用于安装转速传感器、通气阀等附件，每个凸台的平面度都有严格要求，避免附件安装后出现密封不良。设计过程中需要重点校核螺栓预紧力下的零件变形量，保证密封面的平面度在全工况下不超过0.05mm，同时还要考虑-40℃到120℃的工作温度区间内，零件与变速箱壳体的热膨胀系数差异，避免温度变化导致的密封面间隙变化。安装边界上，零件的轴向突出尺寸需要匹配发动机舱的布局空间，避免与周边的悬置、管线发生运动干涉，周向的凸台位置需要避开变速箱壳体的加强筋位置，保证装配时工具可以顺畅到达螺栓位置，不需要额外拆卸周边附件就能完成端盖的拆装维护。
