抽水机用承压泵壳结构三维设计

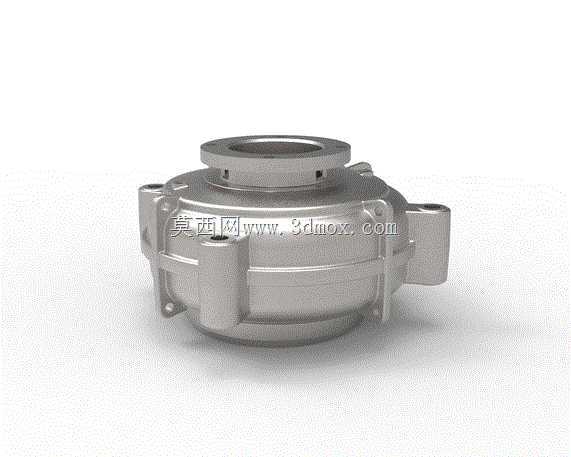

在民用供水、农田排灌、小型工业流体输送场景中，抽水机的运行稳定性很大程度上取决于泵壳的结构设计合理性。作为泵类设备的核心承压包容部件，这款泵壳的三维结构完全围绕流体过流、部件承载、安装适配三个核心需求展开，建模过程中优先还原了铸造壳体的工艺特性，所有转角处均保留了适配砂型铸造的圆角过渡，避免出现尖锐直角导致的铸造应力集中，同时也能减少流体在壳体内流动时的局部涡流损耗。从安装边界来看，泵壳顶部的同轴法兰接口用于对接进水端管路，法兰端面预留的密封槽结构可适配O型密封圈或密封垫片，保证高压工况下的进水端密封性能；壳体两侧对称布置的带孔凸耳是整机安装的固定点位，凸耳的孔位同轴度、端面平面度在建模时做了公差适配，可直接匹配标准紧固件完成泵体与机架的刚性连接，安装时无需额外做位置调整。壳体侧面的侧向接口为出水端流道出口，流道内壁做了顺滑的曲面过渡，从叶轮腔到出口的截面变化率控制在合理区间，避免流体流速突变带来的水力损失与运行振动。设计过程中，叶轮腔的内部容积是核心参数，既要保证叶轮旋转时有足够的流体容纳空间，又要控制壳体整体体积避免整机重量过大，腔体内壁的曲面轮廓完全匹配对应规格叶轮的运动包络线，预留的间隙既能防止叶轮运转时与壳体内壁发生刮擦，又不会因为间隙过大导致容积效率下降。壳体外部的加强筋结构沿承压应力分布方向布置，在进出水口与主体连接的应力集中区域做了局部加厚处理，可承受额定工况下的流体压力而不发生形变，同时筋条的布置也兼顾了铸造时的补缩需求，减少铸件内部出现缩孔、缩松的概率。从实际使用场景出发，这款泵壳适配的是中小型离心式抽水机，可用于清水、低浓度污水的输送作业，壳体的壁厚设计兼顾了承压能力与材料成本，外部的安装点位可适配多数同功率段抽水机的机架尺寸，替换安装时无需对原有设备做结构改动。建模时还原的所有细节结构，包括凸台、倒角、密封槽、安装孔位，都可直接用于后续的工程图导出、铸造工艺编制以及装配干涉检查，结构设计上充分考虑了实际加工与装配的可行性，没有出现无法落地的理想化结构。
