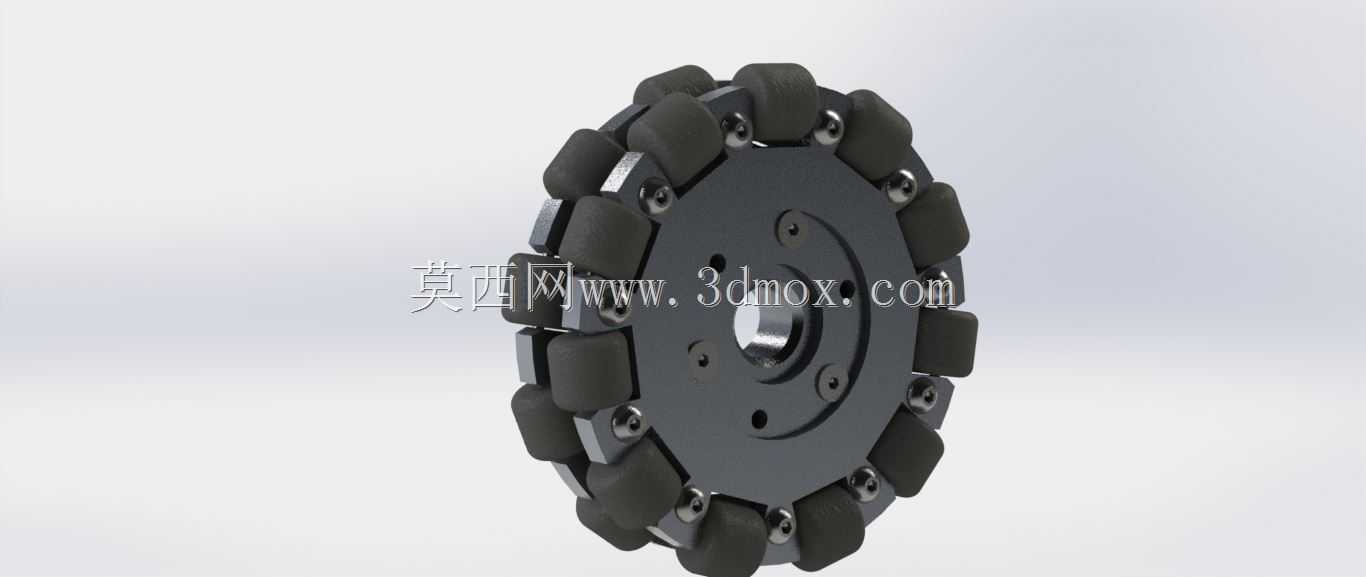

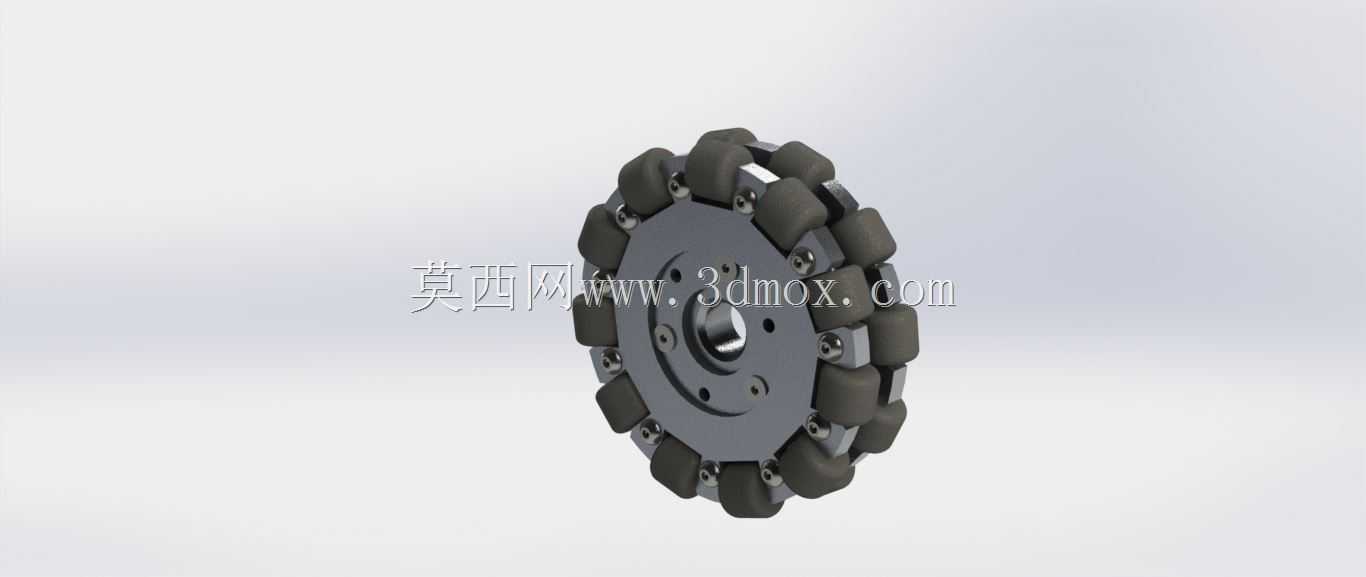

五英寸双铝全方位移动麦克纳姆轮结构

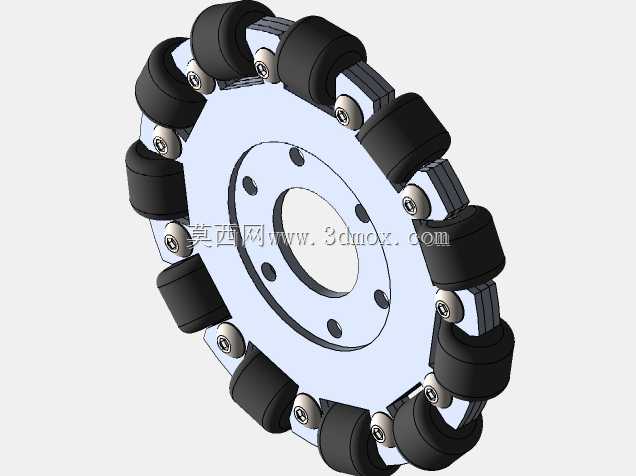

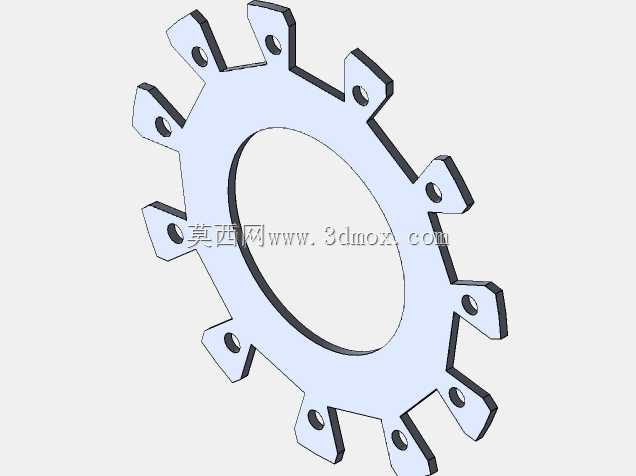

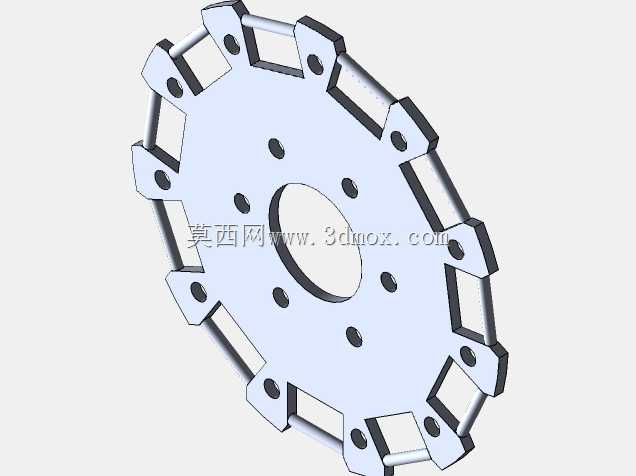

　　这款轮组是面向室内移动作业平台开发的全向行走部件，核心适配AGV搬运小车、赛用竞技机器人、仓储分拣移动平台这类需要在狭窄空间完成多方向位移的设备，区别于传统差速轮只能完成前进后退、大半径转向的运动逻辑，该轮组依靠周向交错布置的从动辊子，可在不改变轮体自身朝向的前提下，实现整车横向平移、斜向移动、零半径原地回转等特殊运动动作，能大幅压缩移动设备的作业通道宽度，提升空间利用率。从结构设计来看，轮体主体采用双铝合金轮毂夹装的布局，两侧轮毂通过周向均布的紧固件完成锁紧，将所有从动辊子的转轴牢牢固定在两轮辋之间，既保证了整体结构的抗扭强度，又能通过铝合金材质的特性控制轮组整体自重，降低行走驱动系统的负载。

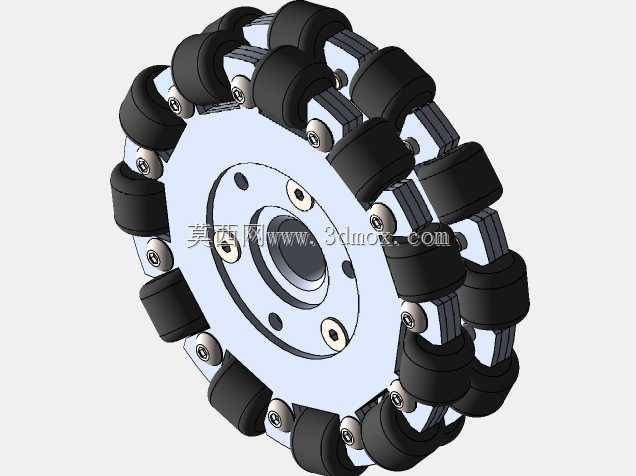

　　每个从动辊子的外轮廓都贴合轮体的整体圆周包络面，辊子自身可绕倾斜布置的转轴自由转动，辊子外包覆高摩擦系数的耐磨弹性材质，既可以保证轮组与地面接触时的附着力，避免行走过程中出现打滑丢步的问题，也能缓冲地面不平整带来的振动冲击，保护车上搭载的精密传感器、作业执行部件不受振动损伤。尺寸边界上，该轮组标称直径为127mm，也就是五英寸规格，安装接口位于轮毂中心位置，预留了与驱动输出轴配合的通孔以及周向的安装螺丝孔位，可直接适配常规法兰输出的直流减速电机、伺服驱动轮组安装座，不需要额外设计复杂的转接结构，轮组的轴向宽度控制在常规移动底盘的安装尺寸范围内，不会超出底盘侧边的安全边界，也不会和底盘上的电池、控制板、布线槽等部件产生结构干涉。

　　在实际选型应用中，这类全向轮通常需要四个一组配合使用，通过调整四个轮子各自的转动方向与转速，矢量叠加后即可得到任意方向的整车合力，完成复杂的移动轨迹，相比舵轮转向结构，该轮组没有额外的转向驱动部件，整体结构更简洁，控制逻辑成熟，故障率更低，尤其适合在平整的室内环氧地坪、硬质PVC地面、竞赛专用场地等场景下使用，设计建模时已经充分考虑了辊子转动的间隙预留，不会出现辊子卡滞、轮组转动时跳动量过大的问题，轮毂上的减重孔位在不降低结构强度的前提下进一步削减了无用重量，也能在一定程度上提升轮组的散热表现，适配长时间连续运行的作业需求。
