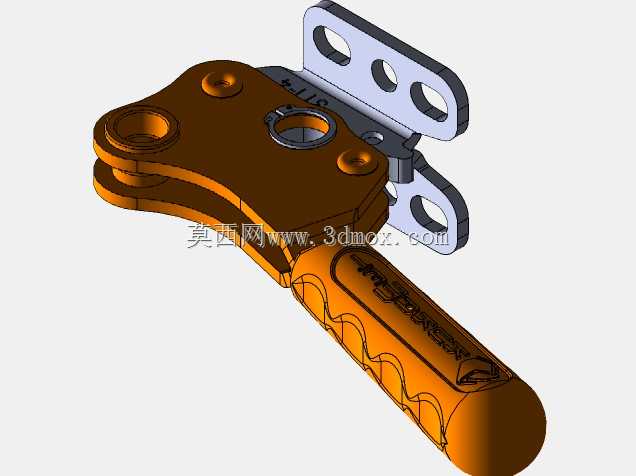

键控压接式互锁锁定夹具结构

　　这款互锁式压接锁定机构，常被应用在工业生产线快速工装定位、设备检修舱门快锁、物流载具侧栏固定这类需要频繁开合锁止的场景中，区别于传统螺纹锁付需要多圈旋拧的操作，该结构通过手柄的单次扳动即可完成锁止与解锁动作，单步操作耗时不超过两秒，能大幅降低批量工位的操作辅助时长。从结构设计逻辑来看，机构将锁止受力点与操作手柄做了力臂放大设计，手柄处的防滑纹理不是装饰性结构，是为了操作人员戴防滑劳保手套操作时也能获得足够摩擦力，避免扳动过程中打滑脱手；锁体基座采用双层叠板铆接结构，所有铰接销轴都做了翻边铆合处理，既保证铰接转动的灵活度，也能避免长期受振后销轴脱出，适配车间设备长期运行的振动工况。安装端的带腰型孔固定挂板，

　　预留了±3mm的安装调节余量，现场安装时不需要严格保证安装孔位的绝对公差，即使安装基面存在小幅焊接或装配误差，也能通过腰型孔调整位置完成装配，降低现场安装的配作难度。锁止状态下，机构的压接面会形成刚性抵接，不会因为受侧向冲击出现意外脱开，互锁结构会在锁止到位后自动卡入限位槽，必须按压解锁键控部位才能扳动手柄解锁，避免作业过程中误碰手柄导致锁止失效。从安装边界来看，锁体整体厚度控制在32mm以内，扳动手柄的活动半径为110mm，安装时只需要在固定基面预留对应尺寸的操作空间即可，不需要额外预留过大的避让区域，不管是在紧凑的工装夹具排样，还是在设备舱门的侧边安装，都不会和周边相邻构件产生运动干涉。压接工作面做了微弧面处理，

　　锁止时不会对被压接的工件表面造成压痕损伤，针对表面质量要求高的钣金件、喷塑件固定场景也能适用，不需要额外在压接面加装防护垫。铰接转动副的间隙控制在0.1mm以内，长期反复扳动不会出现明显的松旷量，锁止位置的重复定位精度可以稳定控制在0.15mm以内，用在需要重复定位的工装工位上，能保证每次锁止后工件的位置一致性，不需要每次锁止后重新校准位置。
