24伏瓦夫式气动电磁阀结构设计

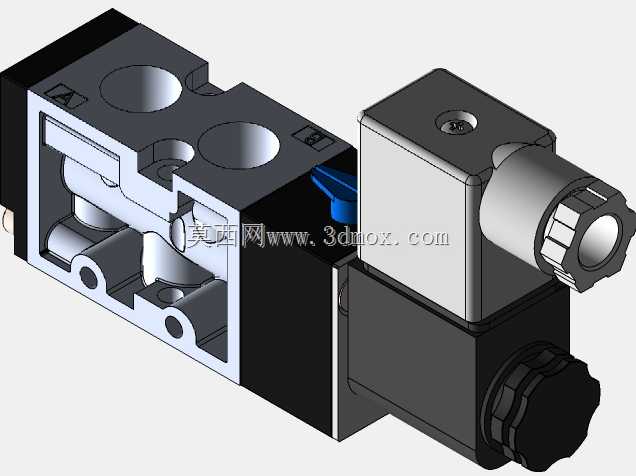

　　这款24伏驱动的瓦夫式气动电磁阀，是气动控制系统里的核心执行控制元件，在轻工自动化生产线、小型气动工装夹具、包装设备的气路排布中应用十分广泛，主要负责压缩空气的通路切换，以此驱动气缸、气动马达等终端执行件完成往复动作、旋转动作或者气路通断控制。从实际选型适配的角度来说，这类阀件常被用在安装空间紧凑的气路集成场景，瓦夫式的结构设计本身就是为了适配板式集成安装，不需要额外布置过长的外接气管，能有效压缩气路站的整体安装体积，减少管路接头带来的漏气隐患。

　　在功能特性上，该阀采用24伏直流供电驱动电磁线圈，线圈得电后产生电磁吸力带动内部阀芯移位，从而切换阀体上不同通口的气路连通状态，失电后依靠内部复位弹簧带动阀芯回归初始位，完成气路状态的复位，响应速度快，动作可靠性高，适合频繁启停的气动工作场景。设计过程中，首先要保证内部阀芯与阀套的配合精度，配合间隙控制在合理范围内，既要保证阀芯滑动顺畅无卡滞，又要避免间隙过大导致的内部串气、气压损失问题；阀体上的各个气口孔径经过匹配计算，能够满足常规工况下的压缩空气通流需求，不会出现通流不足导致的执行件动作迟缓问题。

　　外形与安装边界方面，这款阀采用方形主体结构，电磁驱动模块与阀体主体采用模块化拼接设计，线圈部分可以根据实际供电需求做适配更换，不需要整体更换阀件；安装面的尺寸符合通用瓦夫式阀的安装孔位标准，能够直接适配市面上常规的汇流板安装，不需要单独定制安装基座，安装孔的位置度公差控制严格，保证安装时能够精准对位，不会出现密封件压偏导致的漏气问题。阀体上的气口标识清晰，安装时能够快速区分进气口、工作口与排气口，避免接错气路导致的设备动作异常。线圈部分的接线端做了防护结构设计，能够适配车间常规的工业环境，减少粉尘、轻微潮气对接线部位的影响，提升阀件在复杂工况下的使用寿命。在实际设备调试过程中，这类阀件的维护也十分便捷，出现故障时可以快速拆解更换密封件或者线圈组件，不需要整体拆卸整个气路集成块，能够有效缩短设备的停机维护时间。
