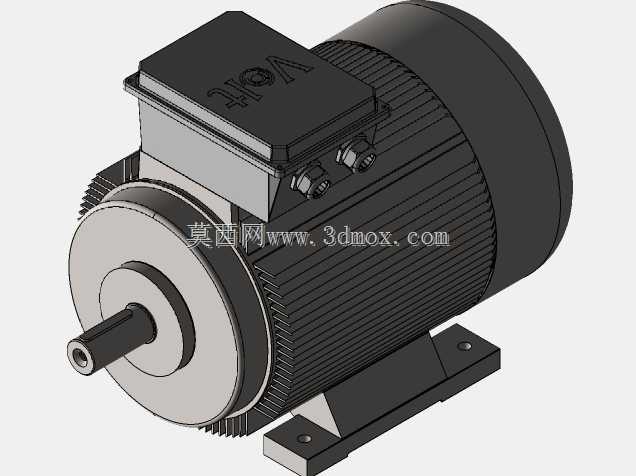

三轮车驱动用异步电动机三维结构

　　这款适配三轮运输车辆的驱动电动机，主要应用于城乡短途货运三轮、农用三轮代步车辆的动力输出场景，作为整车核心动力源，直接承担将电能转化为旋转机械能、驱动车辆行进的核心功能，可适配平原、缓坡等多种日常通行路况，满足常规载重下的持续运转需求。从结构设计逻辑来看，整体采用卧式底脚安装布局，机壳外侧设计有均匀分布的轴向散热筋，这一结构并非装饰性设计，而是在电机持续运转过程中，通过增大壳体与空气的接触面积，配合转子自带的内风叶结构，快速带走绕组通电产生的热量，避免持续高负载下出现温升超标的问题，保障长时间运行的绝缘性能稳定。顶部的接线盒采用独立密封腔体设计，腔体与机壳之间设置有密封胶条安装位，可避免日常行驶过程中泥水、扬尘侵入接线端子，

　　造成接线短路、接触不良等故障，接线盒侧面预留的两个电缆格兰头安装位，可分别适配动力进线与控制信号线的走线需求，接线操作时无需额外扩孔，适配常规线缆的密封固定要求。输出轴端采用单轴伸结构，轴端中心设计有内螺纹定位孔，可在装配联轴器、皮带轮时实现轴向锁紧，避免车辆起步、急加速时传动件出现轴向窜动，轴伸与端盖的配合位置预留有油封安装槽，可加装骨架油封阻挡外部粉尘、水汽进入轴承腔，延长前后端支撑轴承的使用寿命。底部的两个安装底脚采用一体化铸铁结构设计，底脚面上的两个长条形安装孔可适配一定范围内的安装中心距偏差，降低整车机架焊接加工时的精度要求，安装时可通过调整螺栓在长孔内的位置，实现电机轴与传动轮系的对中调整，避免皮带偏磨、

　　联轴器别劲等装配问题。从安装边界尺寸来看，机壳的最大外径、底脚到轴中心的高度、轴伸的长度与直径均匹配常规三轮车的安装空间，无需对原车机架做大幅切割、焊接改造即可直接替换同功率等级的老旧电机，端盖的止口尺寸与通用系列电机保持一致，后期维护时可直接互换通用端盖、轴承等易损配件，降低售后维护的配件储备成本。建模过程中对绕组腔体、轴承安装位、接线端子排等内部结构做了等比例还原，可直接用于整车动力系统的装配干涉检查、传动系匹配校核，也可作为机电类教学中电机结构拆解演示的数字化模型使用。
