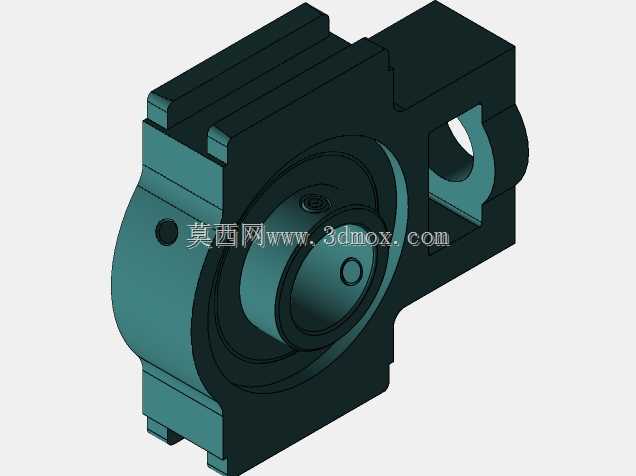

UCT205带滑块外球面带座轴承结构

这款带滑块式外球面带座轴承，主要应用在需要张紧调节的传动场景中，常见于皮带输送机、小型物料输送线、农用机械的传动辊组支承，以及部分轻工设备的动力传递轴系定位环节。区别于固定式安装的带座轴承，滑块式的座体自带滑槽结构，安装后可沿滑槽方向调整轴承中心位置，以此实现传动皮带、链条的张紧度调节，无需额外设计张紧轮结构，能简化整体设备的传动布局，降低装配与后期维护的调整难度。

从结构设计来看，座体采用铸铁一体铸造成型后做机加工处理，滑槽部分的安装面预留了足够的螺栓穿装空间，两侧的挡边结构可承受轴系运转时产生的径向载荷与少量轴向窜动，座体与轴承外圈配合的型腔采用球面适配设计，可补偿安装过程中轴系产生的少量同轴度误差，避免轴系因安装对中偏差出现额外的附加载荷，延长轴承的实际使用寿命。内置的外球面轴承内孔为常规圆柱孔设计，可通过顶丝直接与光轴锁紧固定，装配时无需额外加工轴肩定位，适配常见的25mm直径传动轴，安装时只需将轴穿入内孔拧紧顶丝即可完成轴与轴承的固定，再通过滑槽内的T型螺栓将座体固定在设备机架的安装面上，调整位置时松开螺栓即可沿滑槽滑动座体，调整到位后锁紧螺栓即可完成张紧操作。

安装边界方面，座体的滑槽长度预留了足够的调节行程，可满足常规传动场景下的张紧量需求，座体的整体外形轮廓做了圆角过渡处理，避免安装过程中出现应力集中，同时也减少运转过程中与周边部件的干涉风险。座体的安装面平面度有严格的公差要求，可保证安装后轴承的支承刚度，避免因安装面不平导致座体受力变形，影响轴承的运转精度。轴承部分自带密封结构，可阻挡常规工况下的粉尘、碎屑进入轴承内部，适配多数无强腐蚀、无极端高温的工业生产场景，在输送设备的从动辊支承场景中，这种滑块式带座轴承的应用可大幅缩短设备的维护调整时间，当皮带出现松弛伸长时，无需拆解辊组，只需松开座体安装螺栓调整位置即可完成张紧，相比固定式轴承座的结构，能减少设备停机维护的时长，提升生产效率。在设计选型时，需要注意核对座体滑槽的宽度与机架上安装螺栓的规格匹配度，同时确认轴系的径向载荷不超过该型号轴承的额定承载范围，避免过载导致座体开裂或者轴承提前失效。
