康维约班特梯式辊筒输送机架结构

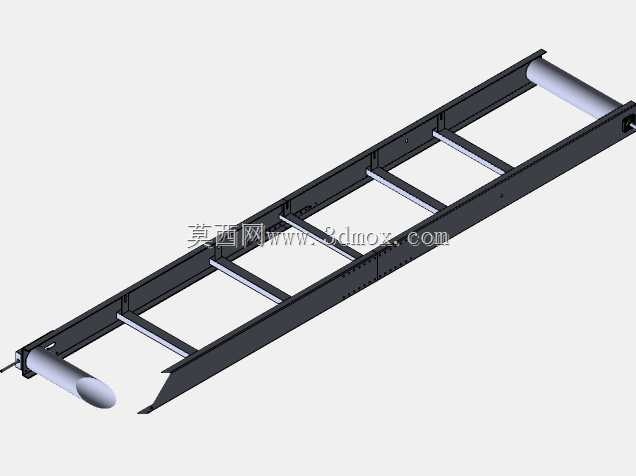

该梯式辊筒输送结构主要面向轻工包装、电商仓储分拣、小型零部件装配线的短距离物料转运场景，可适配箱装件、规整硬质托盘、成型加工件的水平输送需求，在生产线工序衔接、仓储出入库接驳环节应用广泛，能够替代人工重复搬运作业，降低工位间物料流转的人力损耗。从结构设计来看，主体采用双侧槽钢式纵梁作为承载主框架，纵梁之间通过等距布置的横向撑杆连接形成梯式骨架，这种结构在保证整体抗弯刚度的同时，大幅降低了机架自身重量，相比整体焊接板式机架，材料利用率提升近四成，且便于后期维护时的局部构件更换。两端配置的伸出式辊筒作为输送面的端部承载件，辊筒轴端直接嵌入纵梁预设的安装槽内，通过紧固件锁止固定，安装时无需额外加工复杂的连接座，现场装配效率更高；辊筒伸出机架端面的设计，能够实现与上下游输送设备的无间隙接驳，避免小件物料在设备衔接处出现卡滞、掉落的问题。设计过程中充分考虑了安装边界的适配性，机架纵梁底部预留了标准的支腿安装孔位，可根据现场作业高度选配固定式支腿或可调高度支腿，适配不同高度的作业工位对接需求；机架整体宽度方向的尺寸控制在常规输送线的通用规格范围内，可直接与同规格的皮带线、辊筒线拼接组合，无需额外制作过渡连接段。横向撑杆的间距经过载荷校核，在额定承载范围内不会出现纵梁侧向变形的问题，同时撑杆上预留了附件安装孔，可根据实际使用需求加装侧边导向条、物料检测传感器支架、挡停机构等功能附件，拓展设备的使用场景。机架两端的辊筒采用悬臂式安装结构，更换辊筒时只需拆卸单侧锁止件即可抽出辊筒，无需拆解整体机架，大幅降低了后期运维的时间成本。整体框架的焊接位置均做了应力释放处理，避免长期受载后出现焊接变形导致的输送面跑偏问题，纵梁表面的安装基准面经过铣削加工，保证各辊筒安装后的上平面平面度误差控制在允许范围内，确保物料输送过程中运行平稳，不会出现卡顿、偏移的情况。
