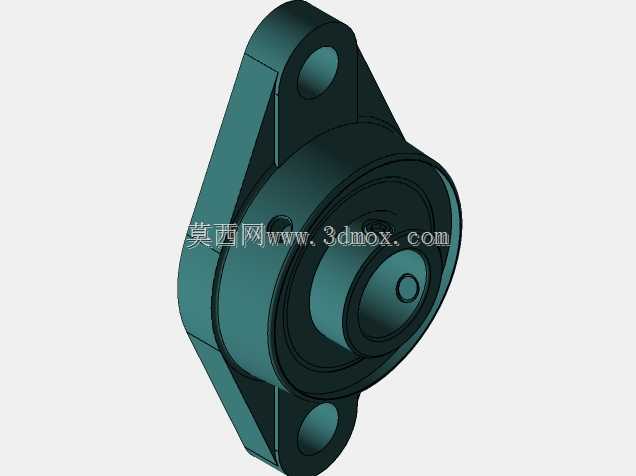

在轻工输送线、小型食品加工设备、纺织辅机这类对安装空间有严格限制的传动场景里,菱形法兰式带座外球面轴承的应用占比一直不低,UCF204就是这类场景里的常用规格。做这个模型的时候,最先要明确的是安装边界的约束:菱形座的两个安装孔呈对角分布,孔中心距是选型时的核心匹配参数,安装面到轴承内孔中心的高度差直接决定了传动轴的布设高度,建模时不能只盯着轴承本身的回转结构,要把安装法兰的贴合面平面度公差对应的结构余量留出来,避免实际装配时出现座体与安装架干涉、螺栓无法穿入的问题。
从功能特性来看,这类带座轴承的核心作用是给回转传动轴提供径向支撑,同时自带的调心结构可以补偿传动轴少量的角度偏差,很多现场安装时传动轴的同轴度很难做到完全零误差,外球面轴承外圈与座体的球面配合就能抵消这部分偏差,避免轴承出现憋劲、早期磨损的问题。建模时要注意轴承内圈的顶丝结构位置,两个紧定螺钉的孔位要对称分布在内圈延伸段上,这部分是现场安装时锁死轴与轴承内圈的关键结构,尺寸偏差会导致螺钉无法顺利拧入,没法实现轴与轴承的同步回转。
设计思路上,座体采用菱形法兰结构而非方形法兰,本质是在满足支撑强度的前提下尽可能压缩安装占用的平面空间,两个安装孔的位置刚好避开轴承外圈的最大外圆轮廓,安装螺栓可以从外侧直接穿入拧紧,不需要在安装板上预留过大的避让空间。座体的铸造圆角要做的均匀过渡,不能出现直角锐边,一方面是符合铸造工艺的脱模要求,减少应力集中导致的座体开裂风险,另一方面也能避免安装时锐边划伤操作人员。轴承部分的密封结构要把内外密封圈的卡槽做出来,虽然是三维模型,但结构完整性直接影响后续出工程图、做装配仿真的准确性,不能为了建模省事省略密封件的配合结构。
实际选型应用时,要注意这个规格的轴承适配的轴径是20mm,内圈的宽度要和轴上的安装位长度匹配,顶丝锁紧的位置要对应轴上的平面位,避免运转时出现轴与内圈打滑的情况。座体的材质一般采用铸铁,建模时的壁厚要均匀,不能出现局部过薄的位置,不然承受径向载荷时容易出现座体断裂。回转部分的滚道结构要和标准外球面轴承的滚道曲率匹配,保证钢球的滚动顺畅,不会出现卡滞。很多新手建模时容易把菱形座的安装孔方向搞反,导致安装时轴承的调心范围被安装架挡住,建模时要预留足够的调心摆动空间,在座体与外圈的配合球面周围留出足够的间隙,保证轴承可以在允许的角度范围内自由调心。
