实验室管路零件装夹固定工装结构

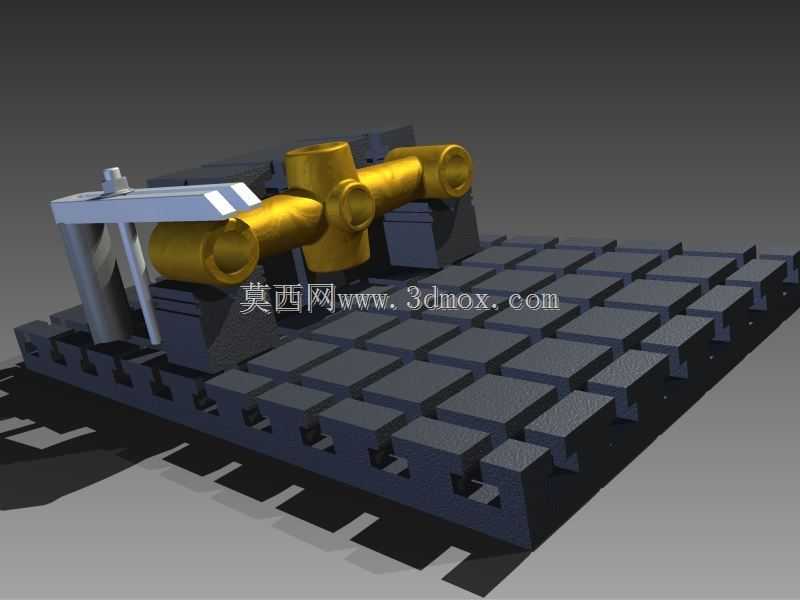

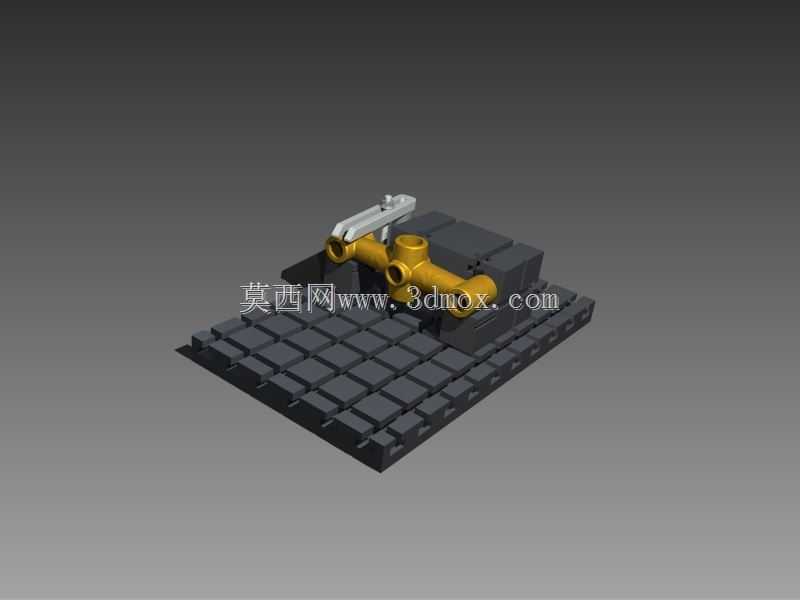

这套固定装置主要面向职业院校、工科高校的机械加工实训场景设计，核心用途是在金工实习、钳工实操、小型零件钻孔去毛刺等工序中，对三通类黄铜管路零件完成稳定装夹，避免学生实操过程中零件窜动引发的加工误差或操作风险。从结构设计逻辑来看，装置底部采用网格状基座作为承载主体，这类带标准槽距的基座可直接适配常规实训台的T型槽安装位，不需要额外打孔改造工作台，安装边界可覆盖绝大多数院校现有实训操作台的装夹区域，基座的网格筋结构在保证整体刚性的同时，也尽可能降低了工装本身的自重，方便实训教师根据课程安排快速挪动、调整工位布局。装夹执行端采用快速压紧的杠杆式夹臂结构，区别于传统螺栓压紧的繁琐操作，夹臂的开合行程经过适配设计，刚好匹配常见小尺寸三通管件的外形轮廓，学生只需要扳动夹臂手柄即可完成零件的锁紧与松脱，单步操作耗时不超过两秒，能够大幅提升实训课堂的操作效率，也能避免新手学生因螺栓拧紧力矩控制不当，导致薄壁黄铜管件被夹变形的问题。夹头位置做了圆弧贴合面设计，和三通管件的圆柱外壁能够形成面接触而非点接触，装夹时的压强分布更均匀，不会在零件表面留下明显的夹痕，也能保证加工过程中零件不会出现周向转动，针对钻孔工序的受力特点，夹臂的压紧点刚好落在零件钻孔位置的正上方区域，可抵消钻头进给时产生的下压力与扭矩，避免零件出现翘曲移位。在实际教学应用中，这套工装除了承担装夹功能外，也可作为机械装夹课程的演示教具，学生可通过拆解、重组这套工装，理解快速夹紧机构的力臂放大原理、定位基准选择逻辑、工装与工作台的适配方式等知识点，相比纯理论讲解更具实操参考价值。工装的整体外形尺寸控制在小型实训工位的合理范围内，不会占用过多操作台空间，基座上预留的扩展槽位还可根据实训需求，加装不同规格的夹块，适配其他外形的小型管路零件、轴类零件的装夹需求，拓展实训课程的覆盖范围。
