三级展开式斜齿轮传动减速装置

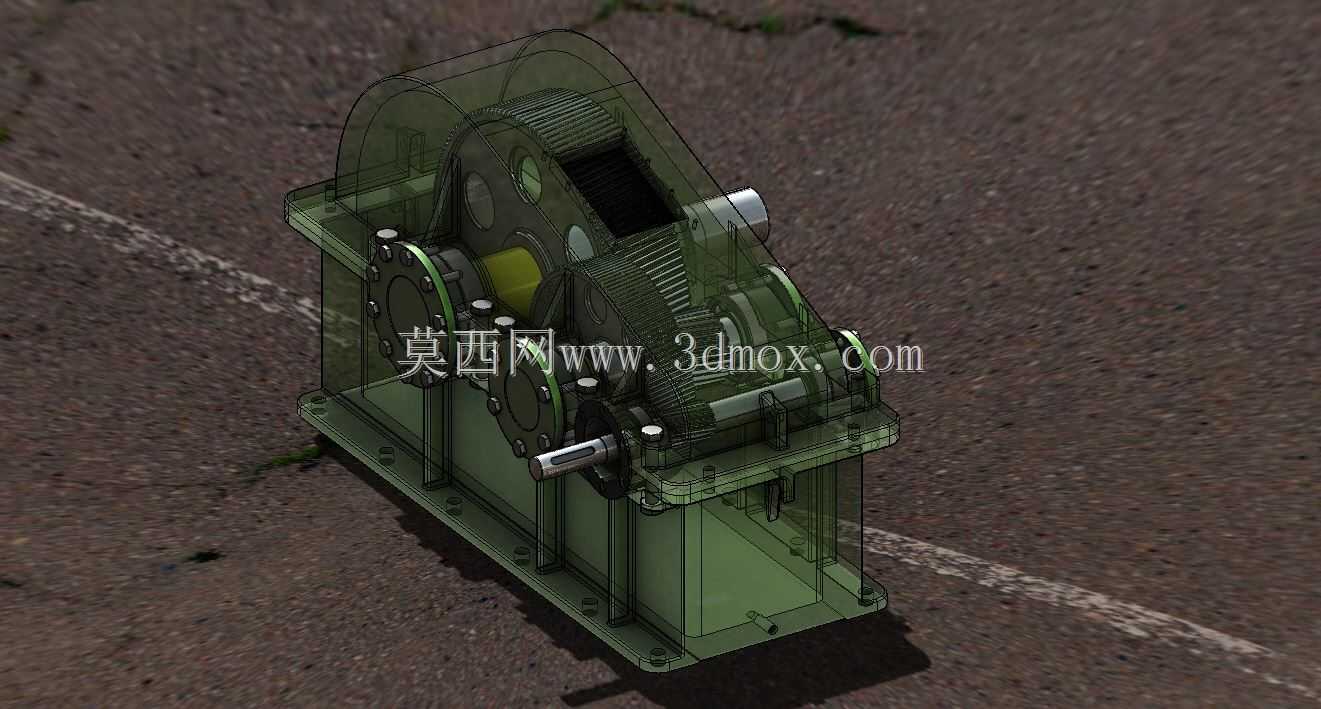

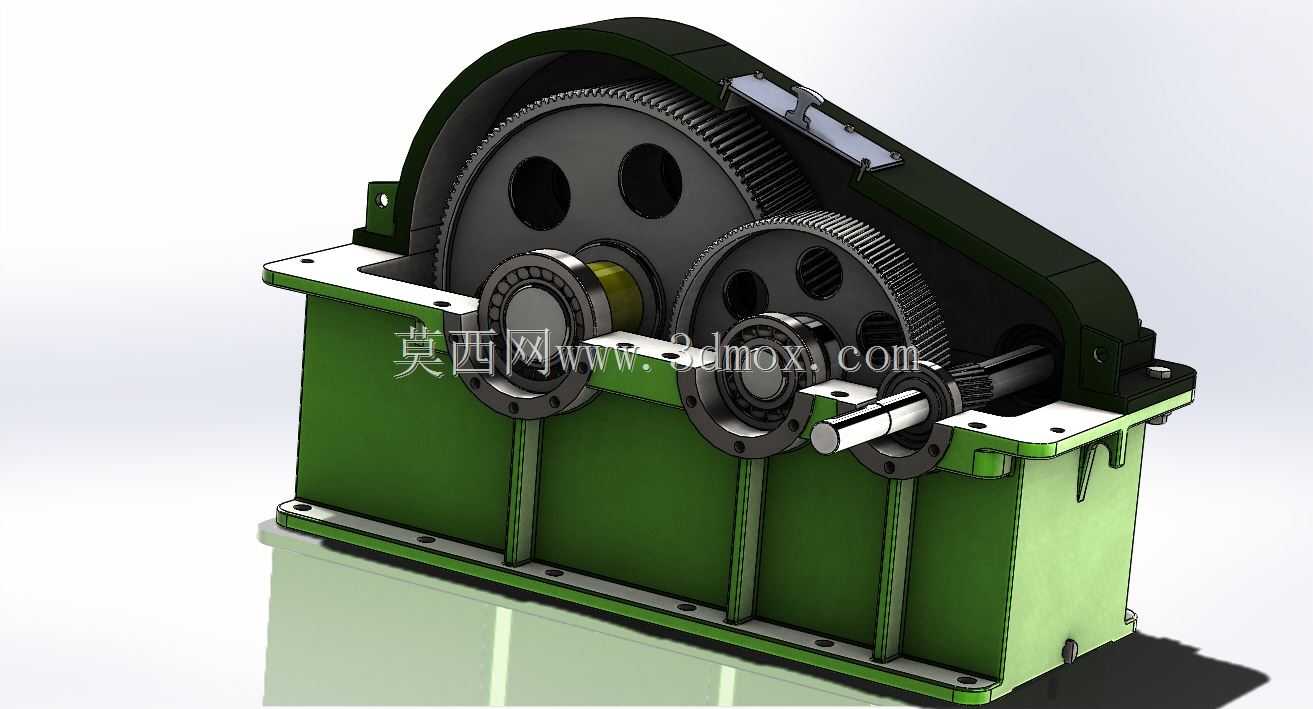

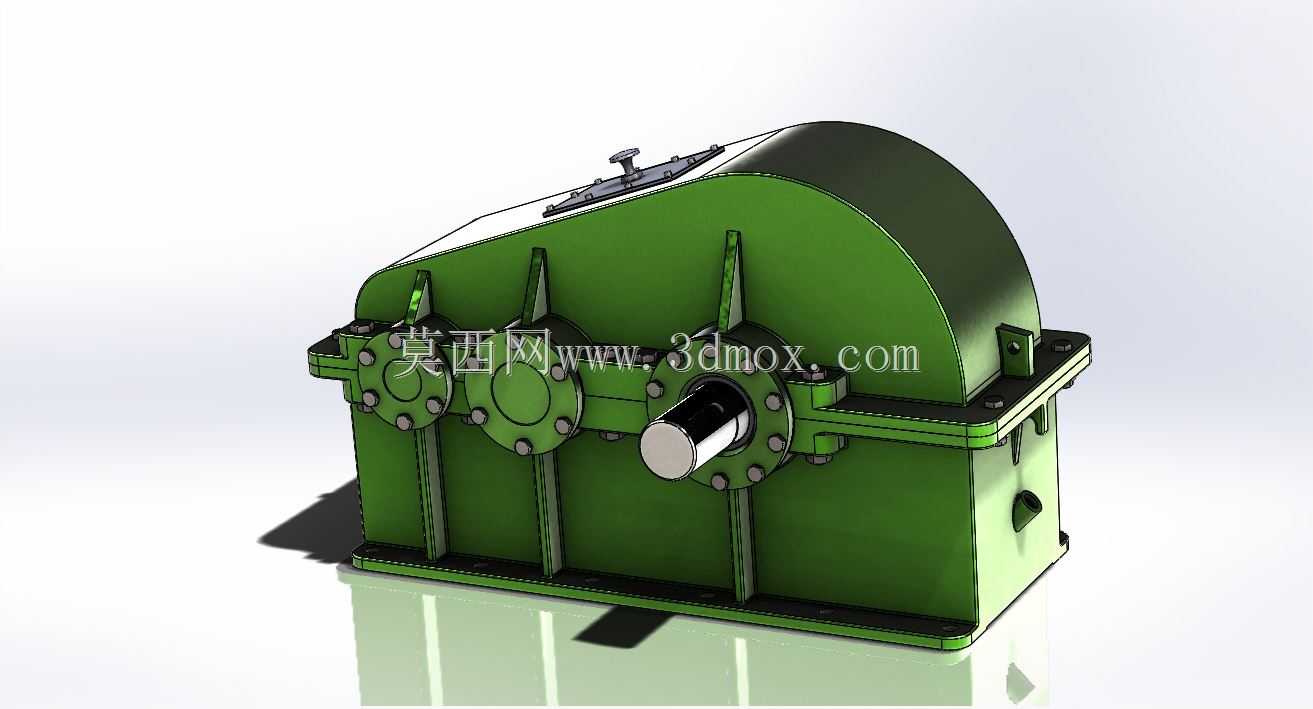

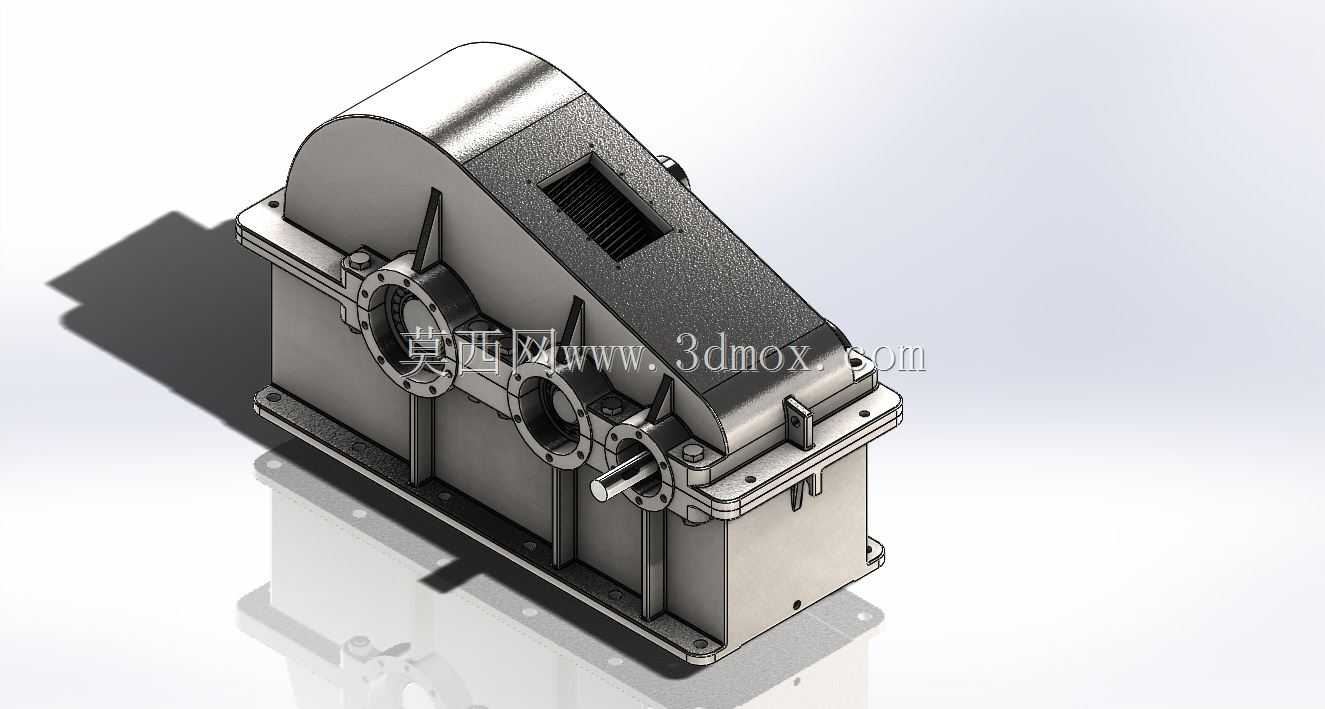

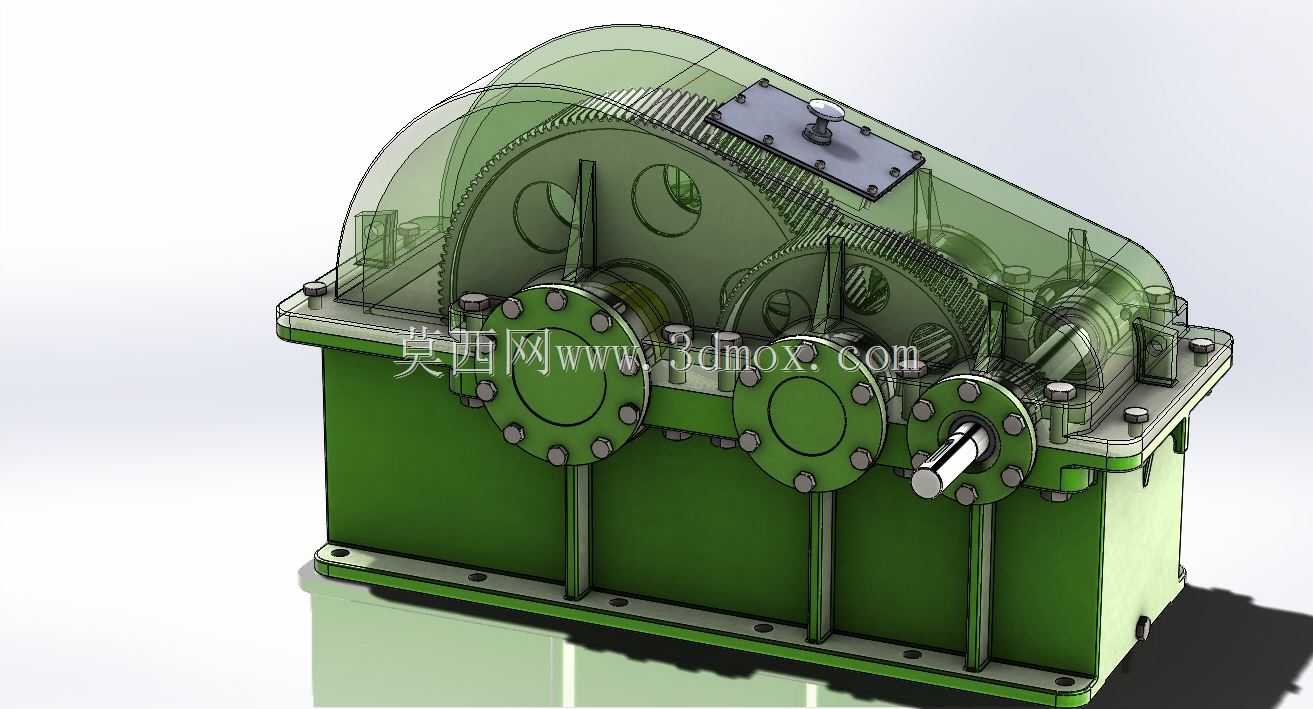

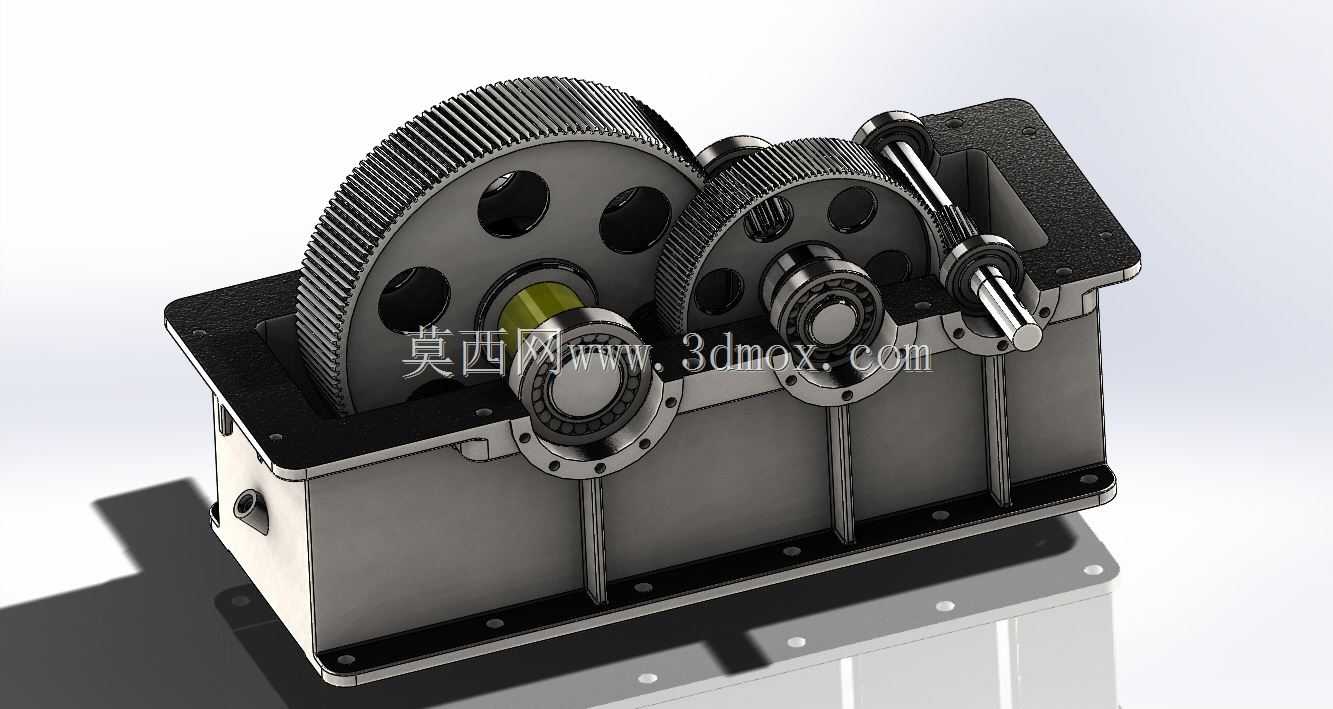

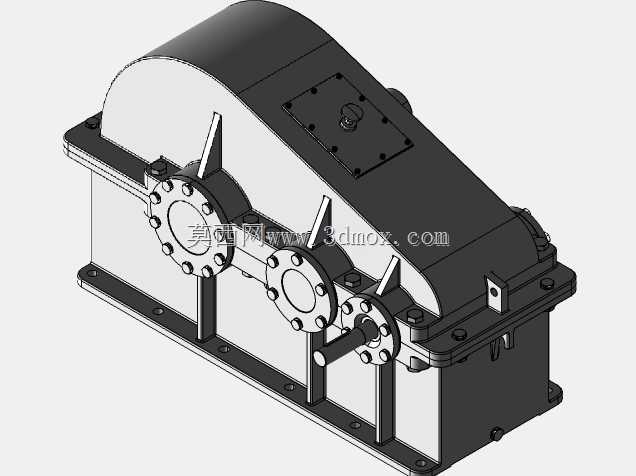

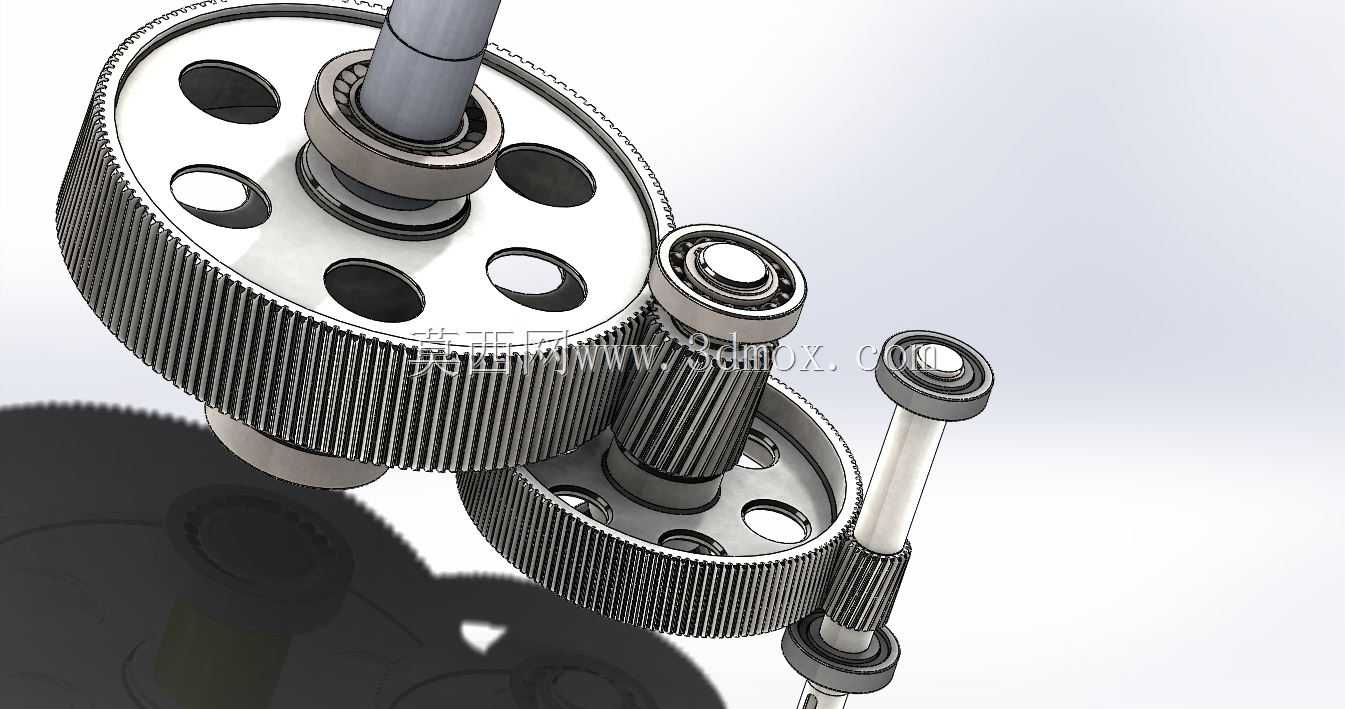

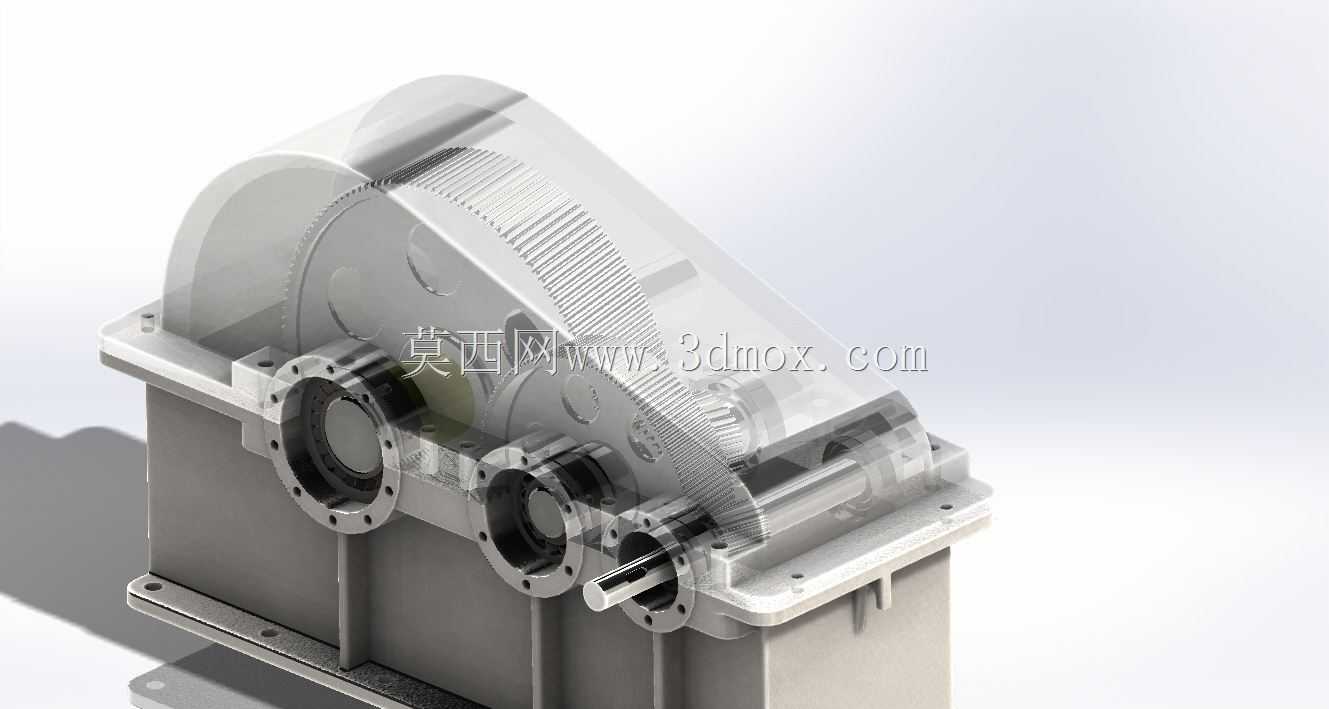

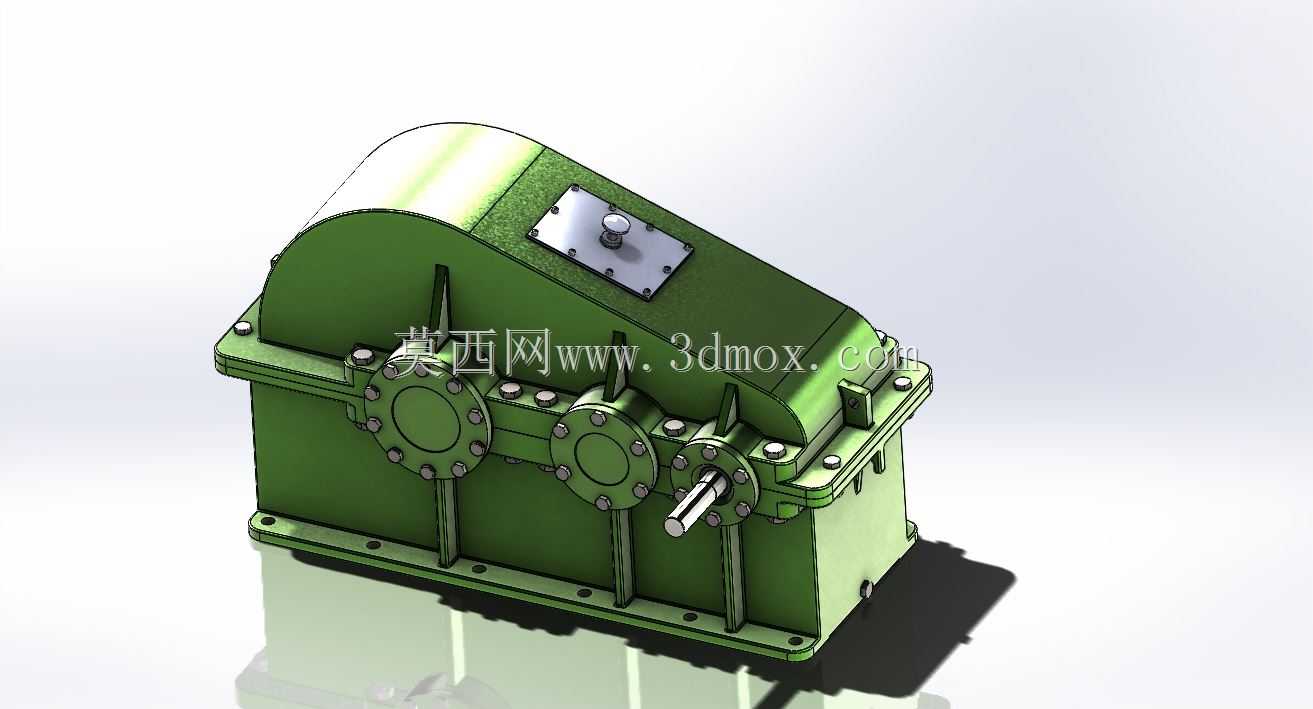

这款斜齿轮减速装置主要应用于工业生产线上需要匹配低转速大扭矩输出的动力传输场景，常见于输送设备、搅拌装置、轻工生产机械、矿山辅助输送设备的动力端配套，能够在原动机与工作机之间搭建稳定的转速转换桥梁，将原动机输出的高转速通过齿轮啮合逐级降低，同时放大输出扭矩，满足工作端的负载运行需求。装置采用三级斜齿轮平行轴传动布局，相比直齿轮传动结构，斜齿轮啮合过程中轮齿是逐步进入与退出啮合状态，传动过程冲击更小、运行噪音更低、承载能力更强，能够适配长时间连续运转的工业工况，同时平行轴的布局让整体箱体结构更规整，便于生产线的布局安装与后期维护。箱体采用剖分式设计，上下箱体通过定位销与紧固螺栓实现精准连接，既保证了箱体的整体刚性，也方便内部齿轮、轴系、轴承部件的装配与检修；箱盖顶部设置有透气帽与观察盖板，能够平衡箱体内外气压，避免长时间运转导致箱内温度升高、压力过大出现润滑油渗漏问题，同时也可通过观察盖板查看内部齿轮的啮合与润滑状态。输入轴与输出轴均采用端盖式密封结构，端盖通过螺栓固定在箱体侧壁，配合密封件能够有效阻挡箱内润滑油外泄，同时防止外界粉尘、杂质进入箱体内部污染润滑油、磨损齿轮与轴承表面。轴系部件采用滚动轴承作为回转支撑，能够有效降低轴系回转过程中的摩擦损耗，同时轴承位置预留有合理的润滑通道，可通过箱内飞溅的润滑油实现轴承的持续润滑，无需额外添加润滑管路。设计过程中充分考虑了安装边界的适配性，箱体底部设置有带安装孔的一体式安装底座，安装孔位按照通用工业配套标准排布，能够直接匹配多数工业设备的安装基面，无需额外加工转接板；输入、输出轴的轴伸长度与轴径按照通用动力配套尺寸设计，可直接通过联轴器与原动机、工作机连接，轴端的键槽尺寸符合通用传动标准，能够保证扭矩传递的可靠性。箱体外部的加强筋结构沿着轴系受力方向布置，在不额外增加箱体整体重量的前提下大幅提升箱体的结构刚性，避免满负载运行过程中箱体出现形变导致齿轮啮合错位、传动效率下降的问题。整体结构经过传动受力校核，各级齿轮的模数、齿宽、螺旋角参数均按照对应传动级的负载大小匹配设计，高速级采用小模数斜齿轮降低高速运转的振动噪音，低速级采用大模数宽齿面齿轮提升大扭矩输出下的承载能力，各级传动比分配合理，能够保证各级齿轮的使用寿命趋近一致，减少后期维护的部件更换成本。
