教学实训用模块化组合式钻孔夹紧装置

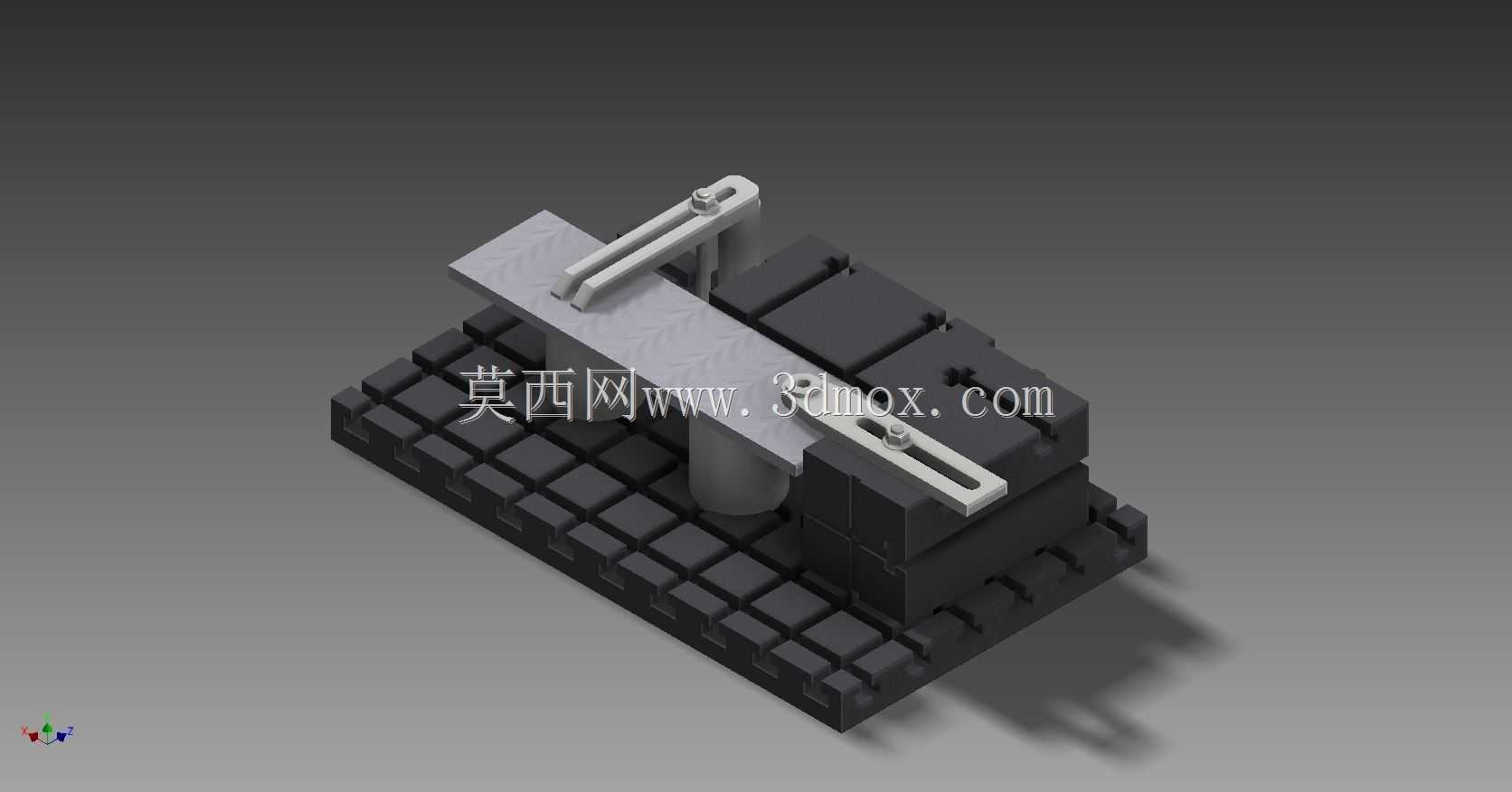

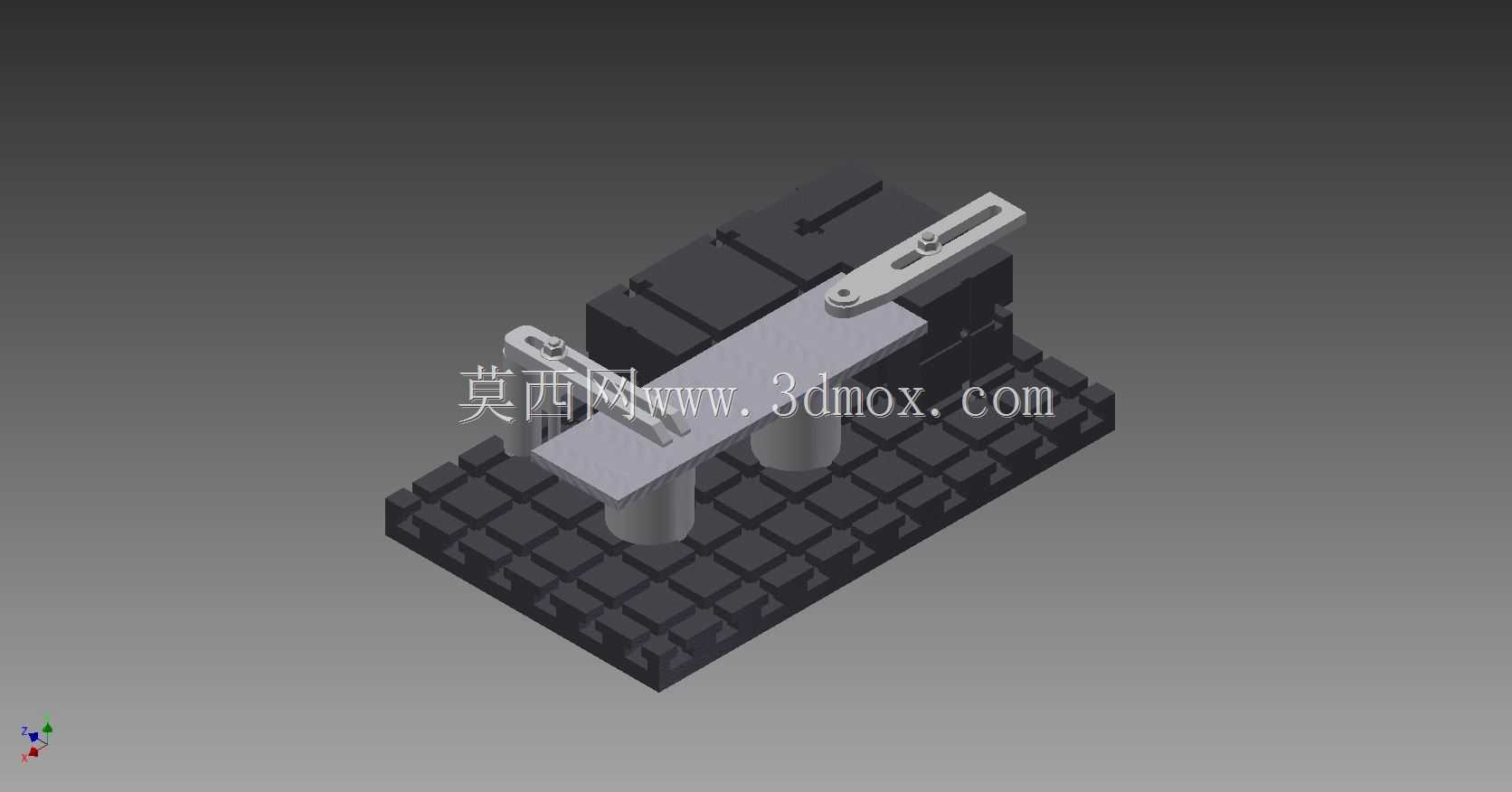

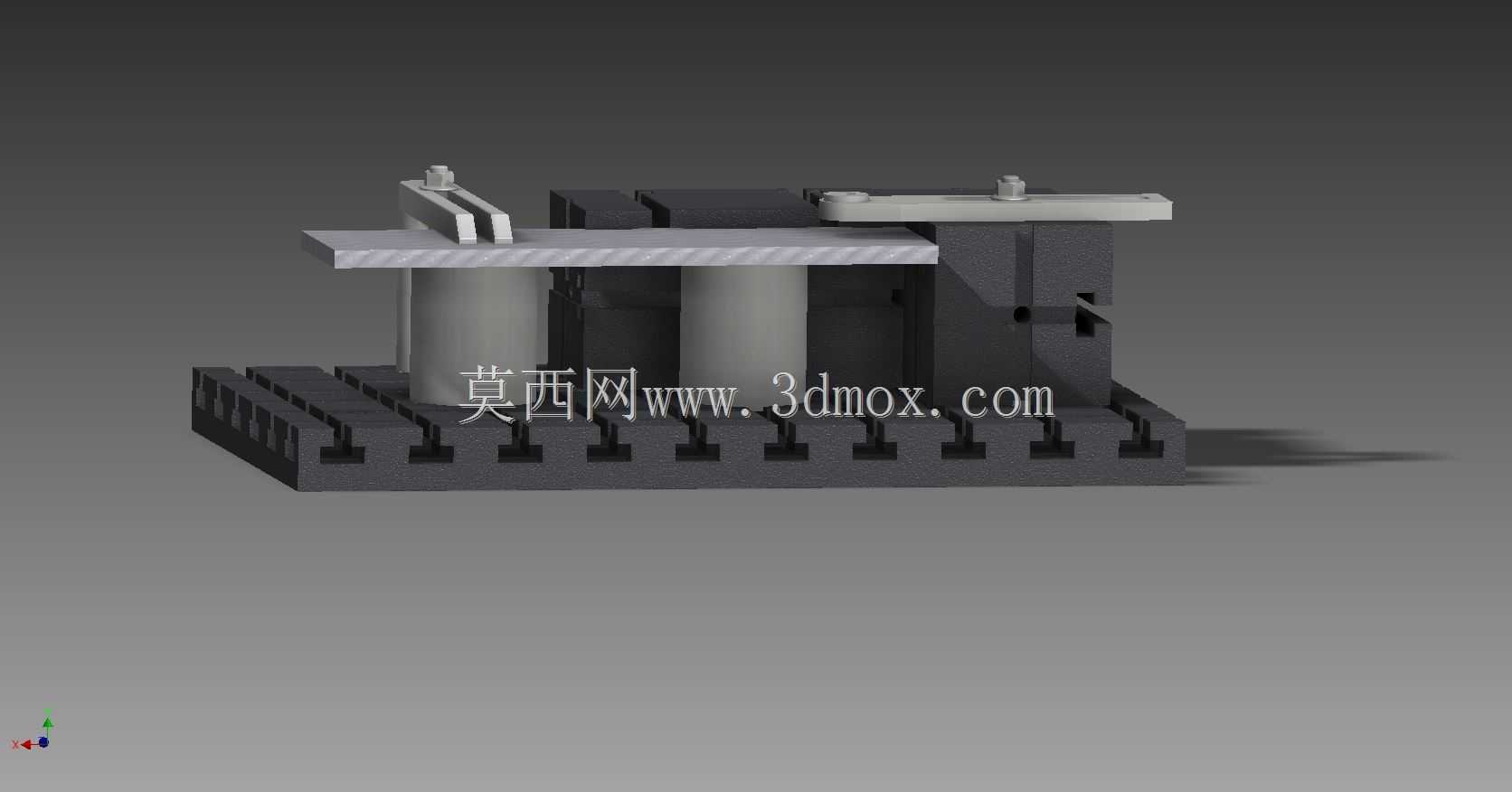

这套钻孔夹紧装置主要面向职业院校机械类专业的金工实训、夹具设计课程实操场景，也可作为小型机加工工位的临时钻孔定位工装使用，适配台钻、小型立式钻床的常规钻孔作业需求，解决实训过程中学生对夹具定位原理、夹紧逻辑的具象认知问题，同时能满足小批量零散工件的钻孔装夹需求。装置采用模块化槽系基座作为承载主体，基座表面开设等距分布的T型定位槽，所有夹紧元件均可沿槽道自由调整位置，无需额外制作专用定位孔位，适配不同外形尺寸工件的装夹需求，基座整体采用铸铁材质加工，平面度控制在0.05mm以内，底部预留标准螺栓安装孔，可直接固定在钻床工作台面，安装边界尺寸适配多数常规教学用台钻的工作台规格，无需额外改造工作台结构。夹紧单元采用压板式螺旋夹紧结构，两块长条形压板通过T型螺栓与基座连接，压板下方设置可调整高度的支撑垫块，夹紧力通过螺旋副传递，可根据工件材质调整夹紧力度，避免薄壁工件装夹变形，压板表面开设长条形调节槽，可根据工件的宽度、高度灵活调整压紧点位置，保证钻孔过程中工件不会出现位移、振动，提升钻孔位置精度。设计过程中优先考虑了实训场景的易用性与安全性，所有棱角位置均做倒钝处理，夹紧螺栓的操作端设置防滑滚花，无需专用工具即可手动完成初步夹紧，调整到位后仅需普通扳手即可完成锁紧；装置的各个组成元件均可独立拆卸，学生可根据不同的钻孔加工需求自行组合夹紧方案，直观理解六点定位原理、夹紧力作用点选择、定位误差控制等夹具设计核心知识点，相比传统固定式钻孔夹具，这套组合式结构能覆盖更多实训教学场景，减少实训工位的工装配置数量。实际使用过程中，可通过更换不同厚度的支撑垫块、调整压板的安装角度，完成板类、轴类、小型异型件的钻孔装夹作业，装夹工件的厚度范围可覆盖5mm至80mm，宽度方向可适配最大200mm的工件尺寸，完全满足教学实训过程中常见练习工件的装夹需求，同时基座的槽系结构兼容标准组合夹具元件，后续可扩展加装定位销、钻套等附件，拓展完成铰孔、攻丝等其他机加工序的装夹功能。
