壁挂式多规格线盘电线收纳理线装置

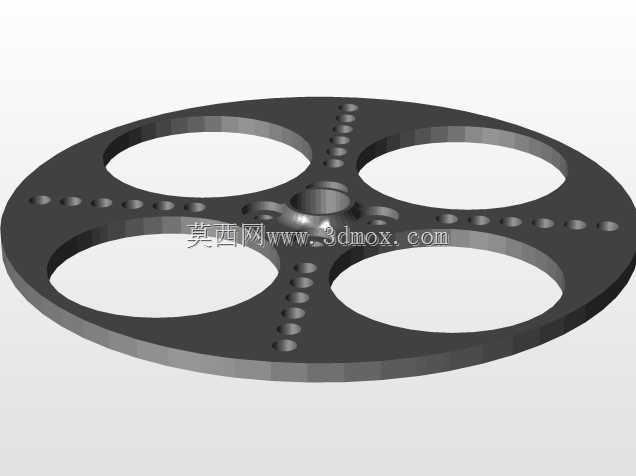

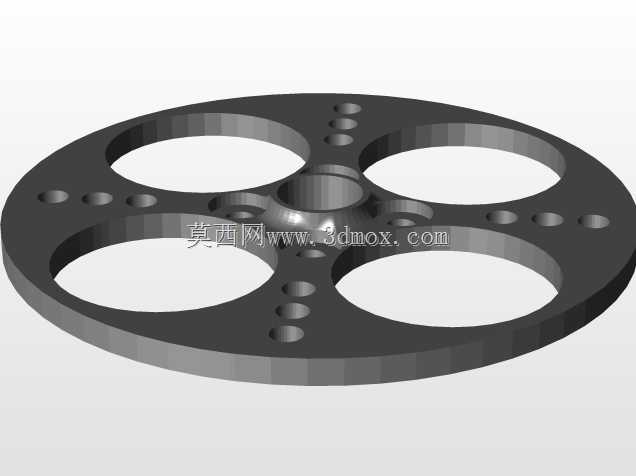

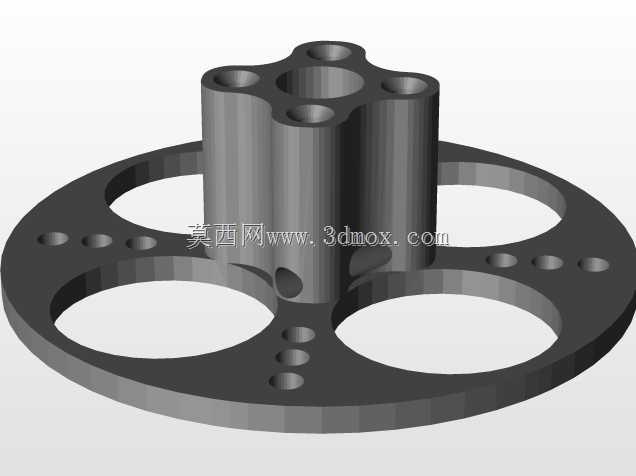

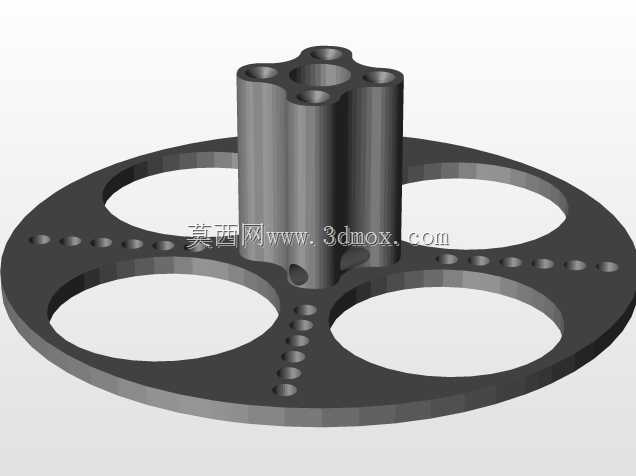

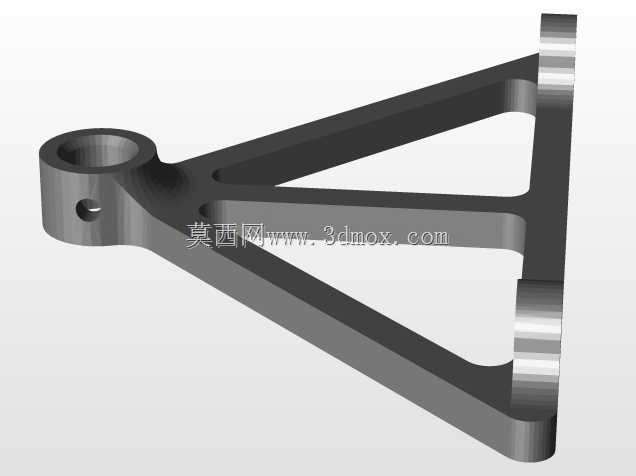

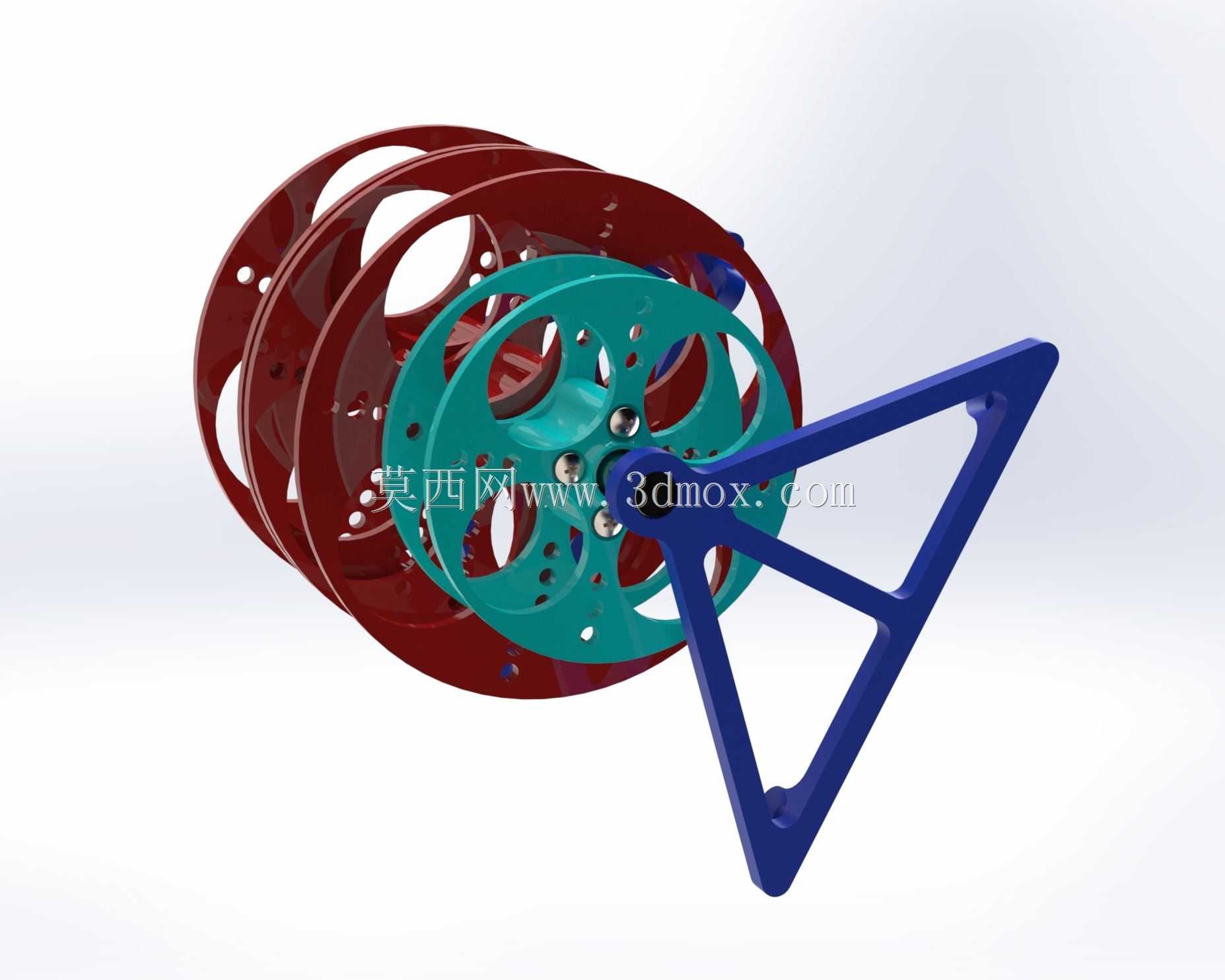

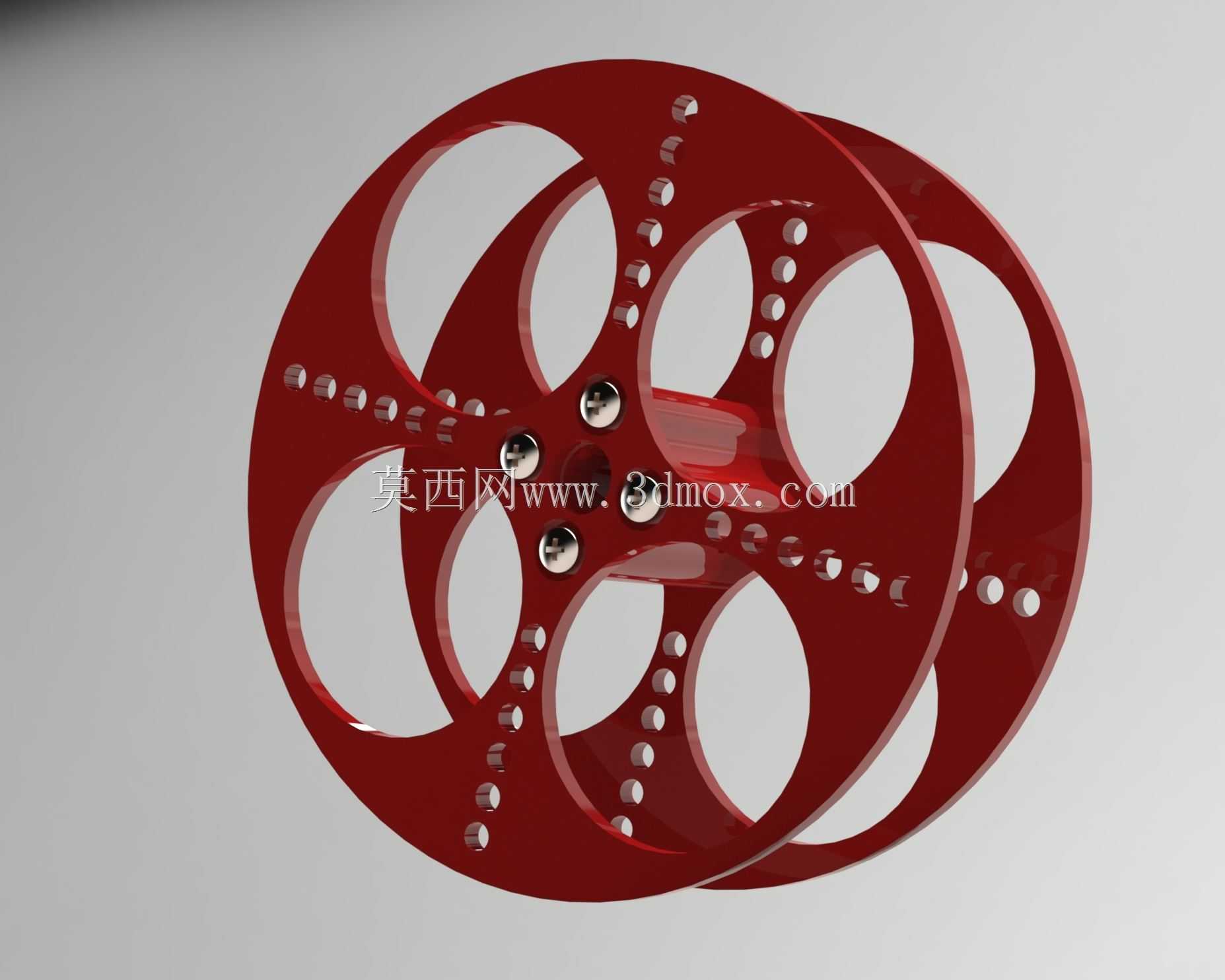

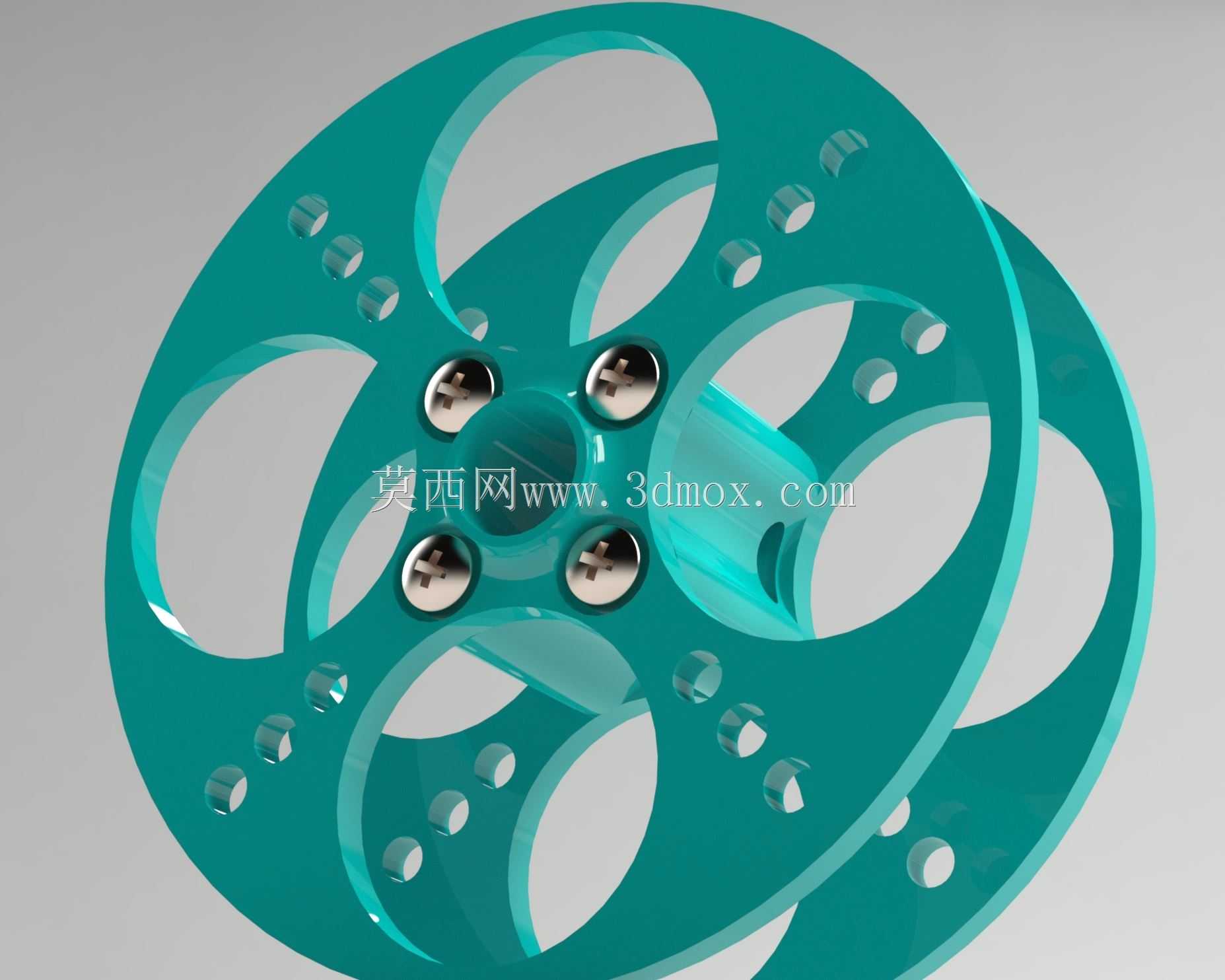

在车间布线、设备运维、小型加工工位的线缆整理场景中，零散电线的收纳与取用一直是影响作业效率的细节痛点，这款壁挂安装的理线装置正是针对这类场景设计的实用结构。整体采用壁挂式安装逻辑，安装时仅需依托墙面或设备立面固定三角支撑结构，无需占用地面或工作台面的操作空间，适配工位侧边、设备旁侧、仓储墙面等多种安装位置，8毫米直径的轴件作为线盘的承载转轴，轴件的尺寸匹配常规线盘的中心安装孔径，安装后线盘可绕轴顺畅转动，抽拉电线时不会出现卡滞、拖拽卡顿的问题。装置配置两种规格的储线线盘，其中100毫米直径的线盘可容纳30至35米的AWG18规格电线，70毫米直径的线盘可容纳15至20米的AWG22规格电线，不同线径、不同长度的常用电线可分类缠绕在对应线盘上，避免多股电线缠绕打结，取用对应规格线缆时可直接抽拉所需长度，用完后可快速转动线盘回收线缆，大幅减少理线、找线的无效作业时间。结构设计上采用三角支撑框架作为主承载结构，三角形的力学结构可保证挂载满盘电线时的结构稳定性，不会因线盘重量出现支撑变形、安装松动的问题；线盘采用镂空辐条式结构，在保证结构强度的前提下尽可能降低自身重量，减少转轴的承载负荷，同时镂空结构可直观观察线盘上剩余的电线存量，便于及时补充对应规格的线缆。多组线盘可同轴叠加安装，根据实际使用需求配置对应数量的线盘，满足多规格电线同时收纳的需求，安装边界上，整体装置突出安装立面的尺寸经过优化，不会过度占用通道空间，即使在狭窄的设备间隙旁也可安装使用，适配车间、维修站、装配工位等多种需要规整收纳电线的作业场景，从结构细节上解决零散线缆收纳混乱、取用不便的实际问题。
