组合管材折弯加工设备三维结构设计

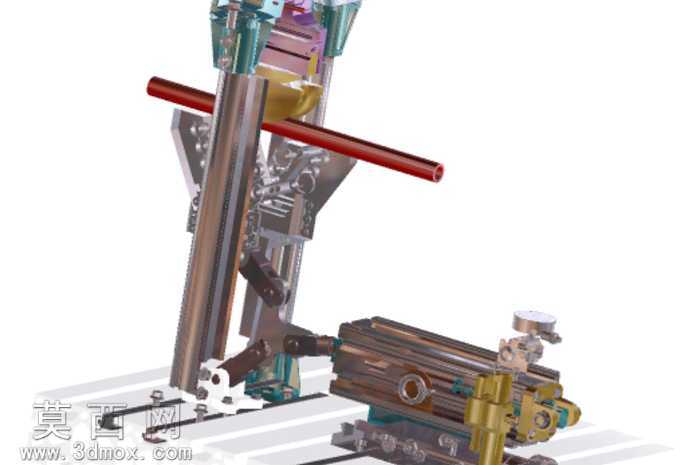

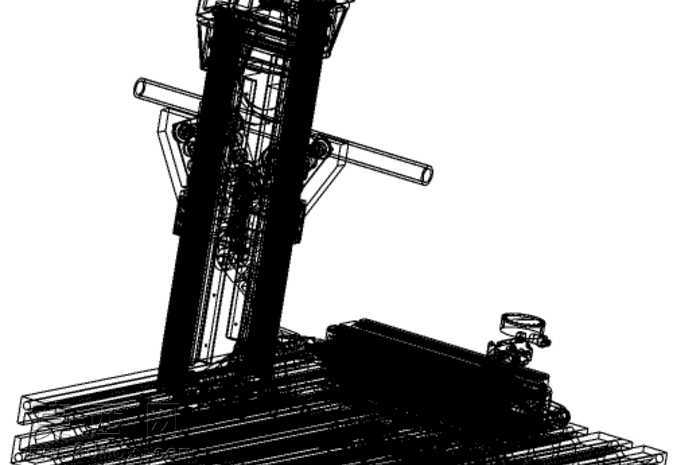

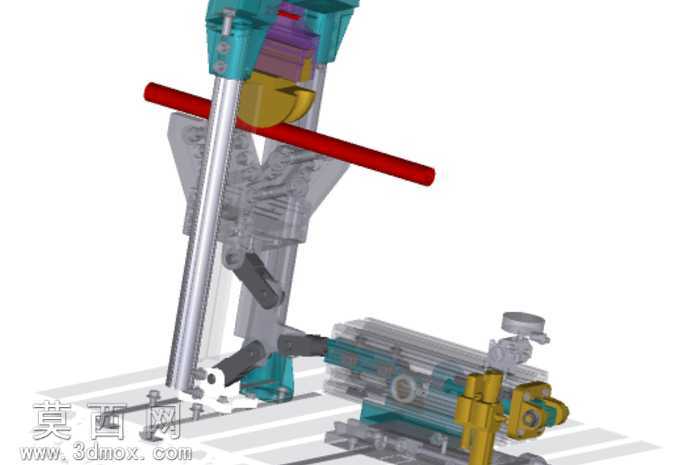

本模型为组合式管材折弯加工设备的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，所有零部件均按照实际机械加工的尺寸公差标准进行1:1比例绘制，完整还原了设备从基座到执行端的全部结构细节。模型搭建过程中，首先完成了底部安装基座的基准定位，依次构建了垂直方向的立柱支撑结构、横向管材定位夹持组件、多自由度折弯执行机构以及配套的动力传输单元，各部件之间的装配关系完全符合实际机械装配的约束逻辑，转动副、移动副、固定连接等装配约束均按照真实设备的运动逻辑设置，可直接用于后续的运动仿真验证。材质渲染阶段针对不同零部件的实际材质属性进行了区分设置：金属结构件采用了磨砂合金钢材质，还原了机加工金属件的哑光金属质感与细微的表面纹理；传动部件采用了抛光金属材质，体现出传动件的加工精度与表面光洁度；动力单元的缸体、阀组等部件分别设置了对应的金属与密封件材质，红色的待加工管材采用了金属管材的氧化红铜质感，不同材质的光影反射参数经过反复调试，渲染效果能够清晰区分各个功能模块，直观展现设备的结构层次。结构设计上，该设备采用组合式模块化布局，垂直立柱承担主要的支撑与导向功能，横向的夹持机构可实现不同管径管材的快速定位锁紧，折弯执行端集成了多组可调式压辊与成型模具，可适配不同折弯半径、不同折弯角度的管材加工需求，配套的动力单元采用气动与机械传动结合的方式，能够保证折弯过程中压力输出稳定，避免管材出现瘪管、开裂等加工缺陷。设计思路围绕管材折弯加工的实际生产痛点展开，摒弃了传统弯管设备功能单一、调整繁琐的缺陷，通过模块化的组件设计，可根据加工需求快速更换对应的成型模具，调整夹持与折弯组件的位置参数，兼顾了小批量定制化管材加工与批量标准化生产的使用需求，整体结构紧凑，各功能模块布局合理，既保证了设备的结构刚性，又预留了足够的操作与维护空间，可作为管材加工设备研发、非标工装设计的参考模型，也可用于相关机械设计教学的结构演示案例。
