IDSA标识镂空翻领别针结构设计

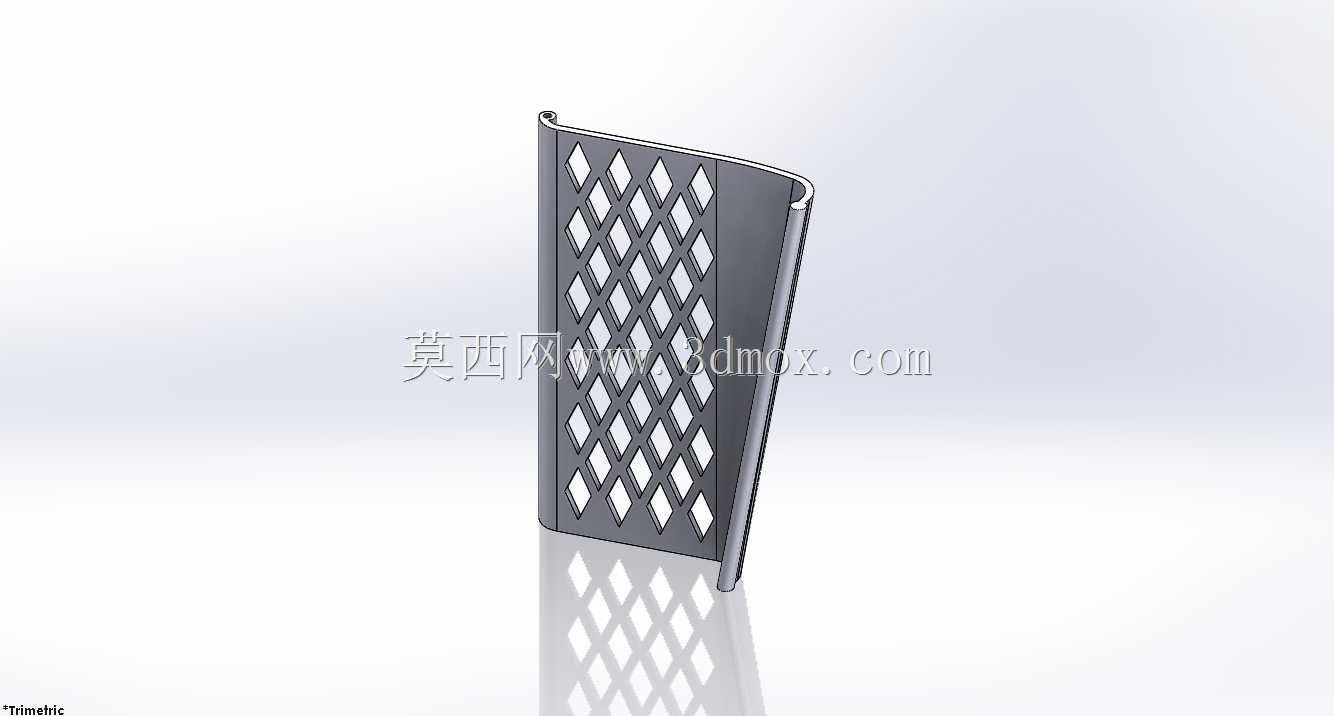

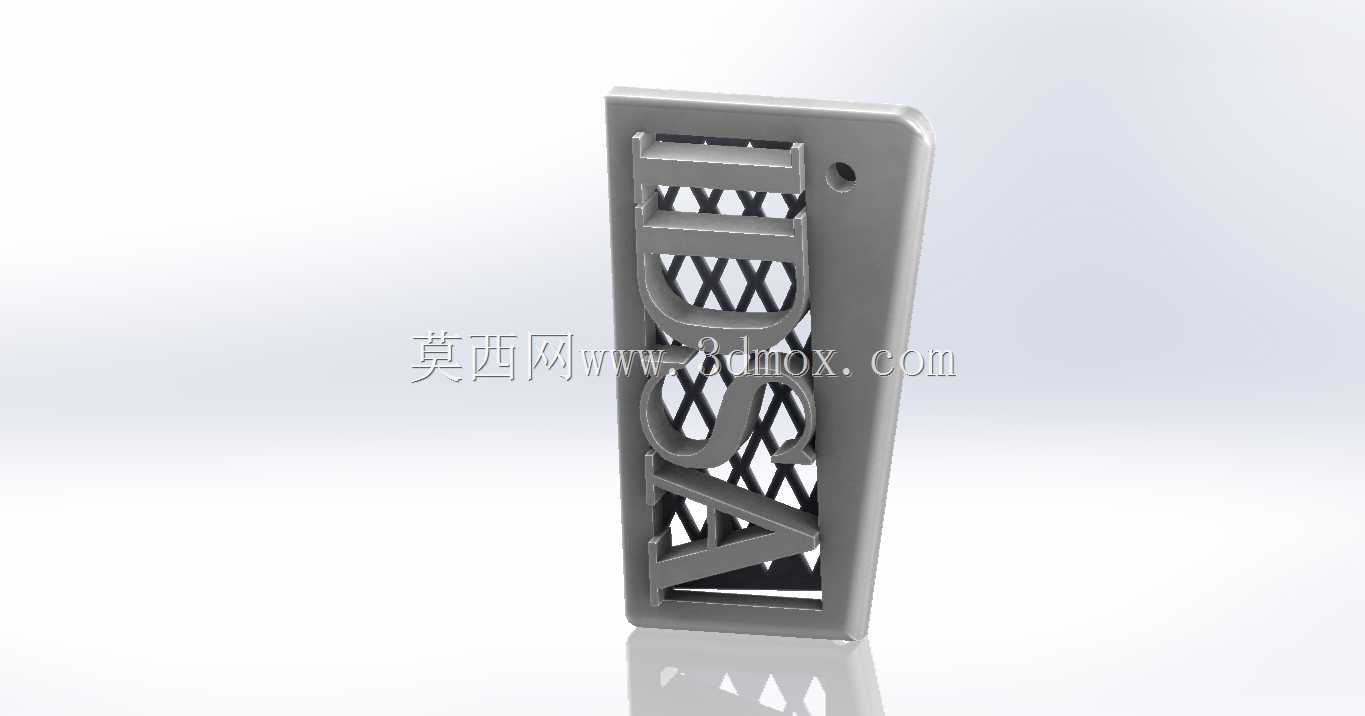

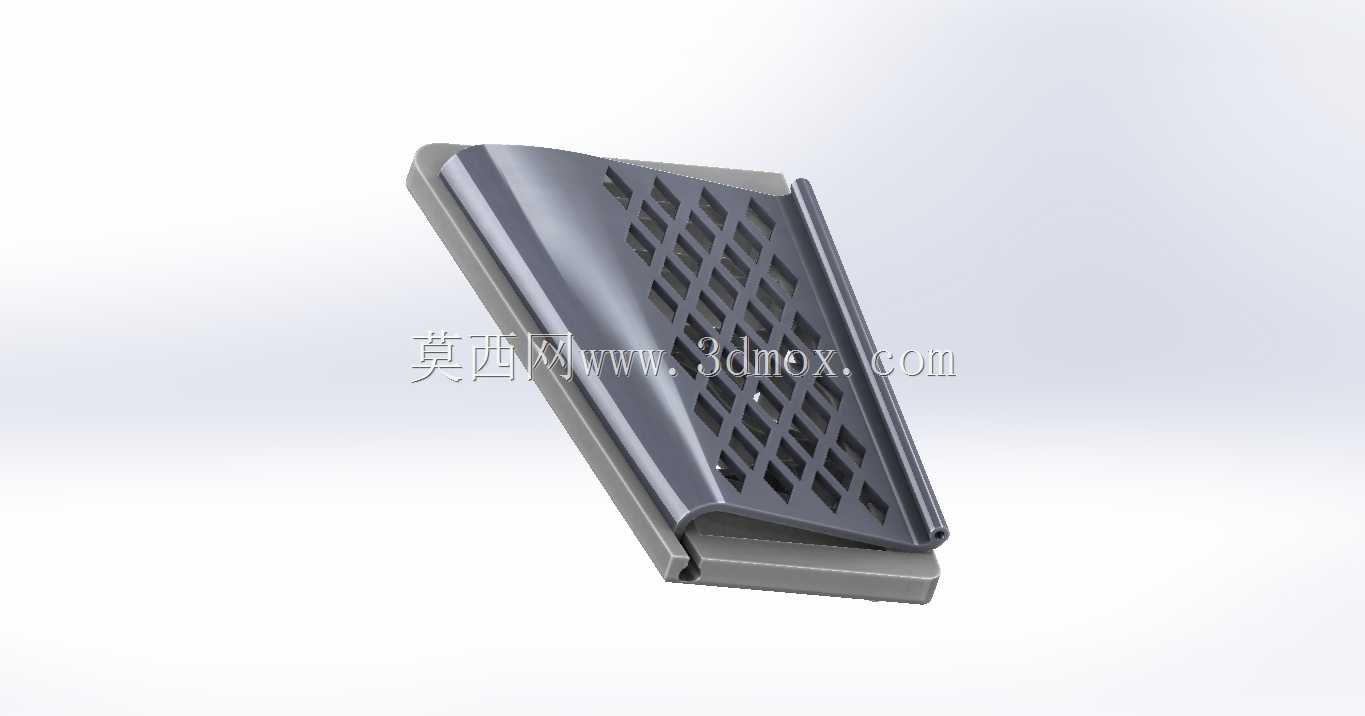

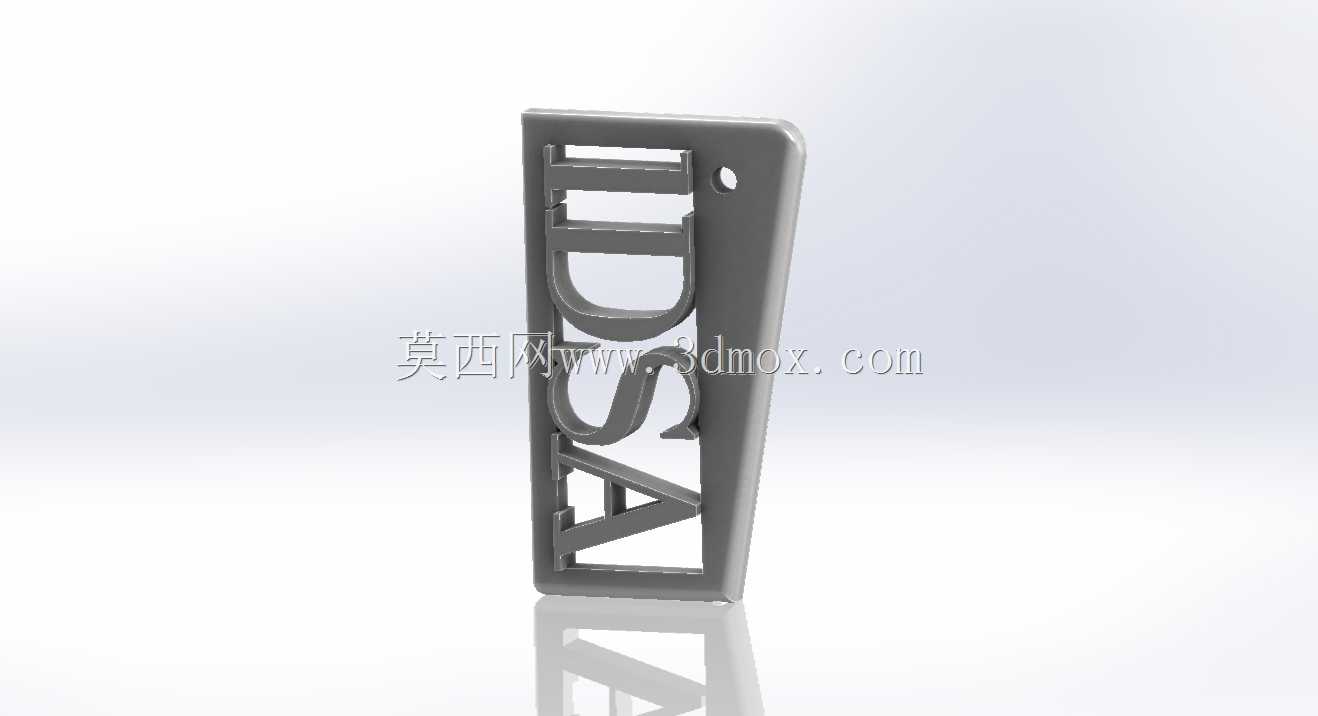

这款翻领别针的结构设计围绕单色3D打印的成型特性展开，整体采用楔形轮廓适配翻领的佩戴倾角，别针主体做一体化镂空IDSA字符造型，字符笔画从基底平面做等高高凸起处理，凸起高度控制在1.2mm，既保证单色打印时字符轮廓的辨识度，又避免凸起过高导致打印过程中出现支撑残留、边缘翘曲的问题。别针的固定结构采用双件互锁设计，没有额外加装金属针扣，两个互锁部件通过楔形卡扣配合，安装时将夹片从翻领织物的纤维缝隙穿过，与主体底座的卡槽对位卡合即可完成固定，卡扣的过盈量设置为0.15mm，既保证佩戴时的夹持力度不会轻易脱落，又不会因为过盈量过大导致拆装时损坏织物纤维。别针主体靠近顶端的位置预留了直径1.5mm的工艺孔，可适配常规挂绳、别针扣的扩展安装需求，整体外轮廓的最大宽度为22mm，最大高度为48mm，基底厚度为2mm，整体重量控制在5g以内，长时间佩戴不会对翻领面料造成拉扯变形。从应用场景来看，这类标识别针主要用于行业活动参会标识、社团成员身份识别、赛事纪念周边等场景，镂空结构在减少打印耗材用量的同时，也能降低整体重量，提升佩戴的舒适感。设计过程中针对翻领的佩戴角度做了倾角补偿，将标识字符的排版相对于别针基底做了7度的预倾斜处理，当别针夹持在翻领上时，字符刚好处于竖直正视的状态，避免普通别针佩戴后标识倾斜的问题。互锁结构的配合面做了0.2mm的圆角过渡，既避免3D打印时的锐角应力集中，也能提升卡扣反复拆装的耐用性，字符的镂空缝隙最小宽度控制在1.8mm，满足FDM3D打印的最小成型尺寸要求，打印过程中无需添加内部支撑，打印完成后仅需去除底部 raft 支撑即可直接使用，无需额外的后处理打磨工序。别针的夹持面做了细微的网格纹理处理，增加与面料之间的摩擦力，进一步提升佩戴的牢固度，避免日常活动中别针移位、滑落。
