可乐瓶盖金属密封结构三维数模

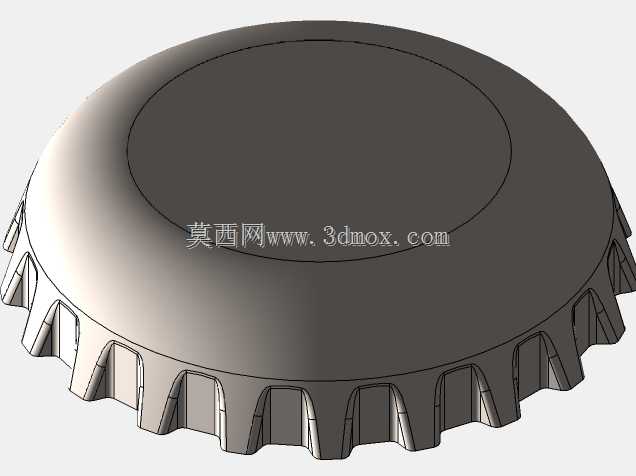

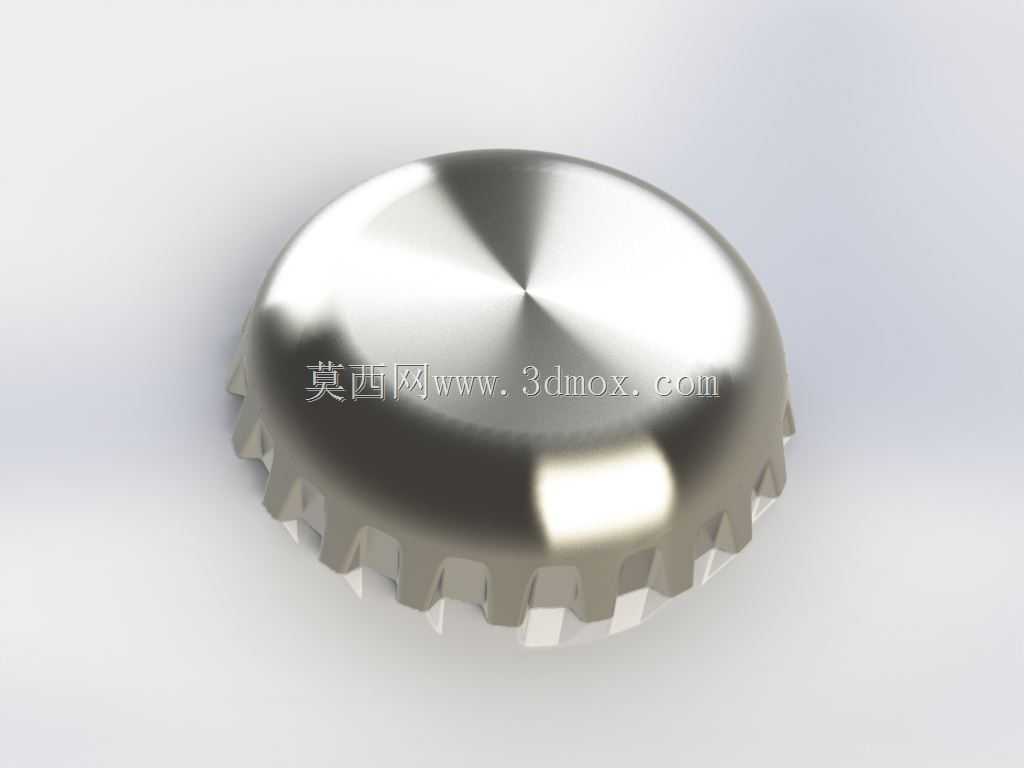

这款皇冠型金属瓶盖的三维数模，还原了碳酸饮料瓶口密封件的典型结构特征，可直接用于开瓶器结构匹配设计、包装线夹持工装校核、瓶盖压装工位的动作仿真场景。日常接触的瓶装可乐、汽水类含气饮品，都依赖这类瓶盖实现瓶口的可靠密封，既要承受瓶内碳酸气体的内压，避免运输存储过程中出现漏气、漏液问题，还要保证消费者徒手或者借助简易开瓶器就能顺利开启，同时在压装生产线上能和旋盖头、压盖模精准对位，适配高速灌装线的节拍要求。建模过程中优先还原了瓶盖外侧的21个防滑锯齿结构，这部分齿形的角度、齿根圆角、齿顶高度都严格参照实物测绘尺寸，齿形的分布均匀度直接影响开瓶器卡入的顺畅度，要是齿形尺寸偏差过大，要么会出现开瓶器打滑无法施力的问题，要么压盖时容易出现齿形褶皱，影响密封性能和外观质感。瓶盖顶部的放射状高光面是金属冲压成型后的自然曲面，建模时做了连续的曲率过渡，没有出现生硬的折角，和实际冲压拉伸后的金属表面形态一致，顶部平面的平整度也做了控制，保证压盖时压头施力均匀，不会出现压偏导致的密封失效。瓶盖内侧的密封胶层预留了装配间隙，建模时考虑了胶层压缩后的变形量，和标准口径玻璃瓶口的配合尺寸做了匹配，瓶口的凸缘位置刚好和瓶盖的卷边结构卡合，在内压作用下能实现自紧密封，瓶内压力越高，密封面的贴合力越强，这也是含气饮料能长期保存不漏气的核心结构逻辑。整个模型的外形边界严格参照29mm标准皇冠盖的尺寸规范，总高度控制在6mm左右，和瓶口的配合段深度、卷边的卡合位置都预留了合理的公差带，不管是做开瓶器的刃口匹配设计，还是做灌装线的压盖头仿形设计，都能直接提取曲面做干涉检查，不需要反复调整基础尺寸。在做开瓶器设计验证时，可以直接把这个数模导入装配环境，模拟开瓶时的杠杆施力过程，校核齿形的受力点位置、瓶盖的变形量，避免开瓶时出现瓶盖碎裂、齿形滑脱的问题；在做包装线工装设计时，也能通过这个模型验证输送轨道的导向间隙、分盖机构的卡爪尺寸，保证高速运行时瓶盖不会出现卡滞、反盖的问题。模型的曲面都做了连续顺滑处理，没有碎面、重叠面的问题，导入各类三维软件都能直接编辑特征，也能直接导出用于3D打印的样件，做实物的装配验证。
