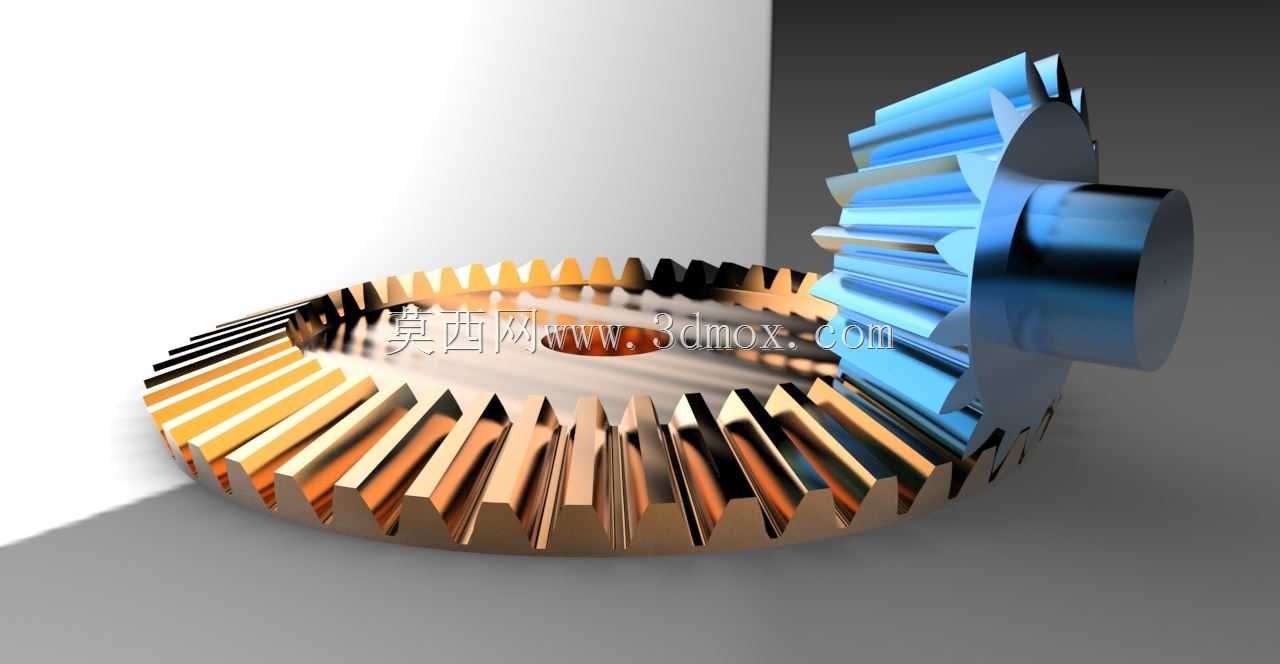

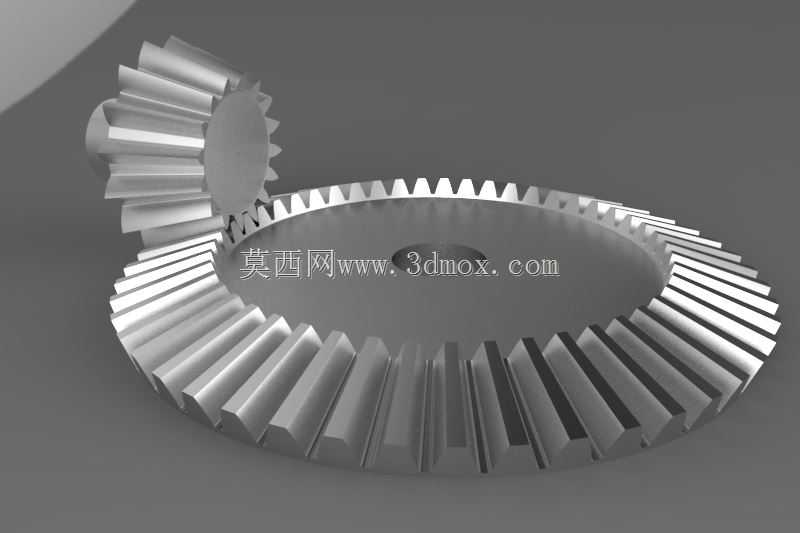

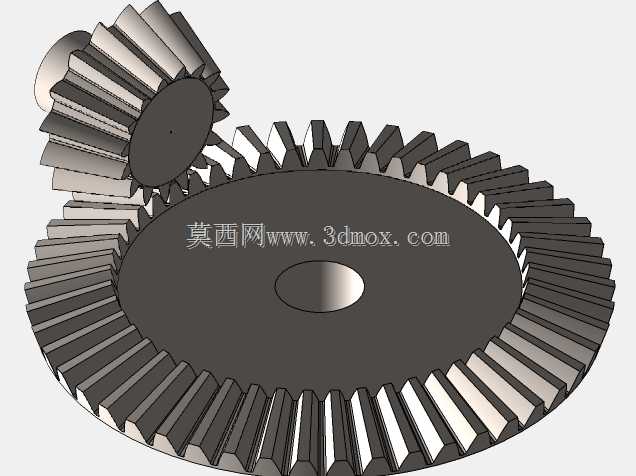

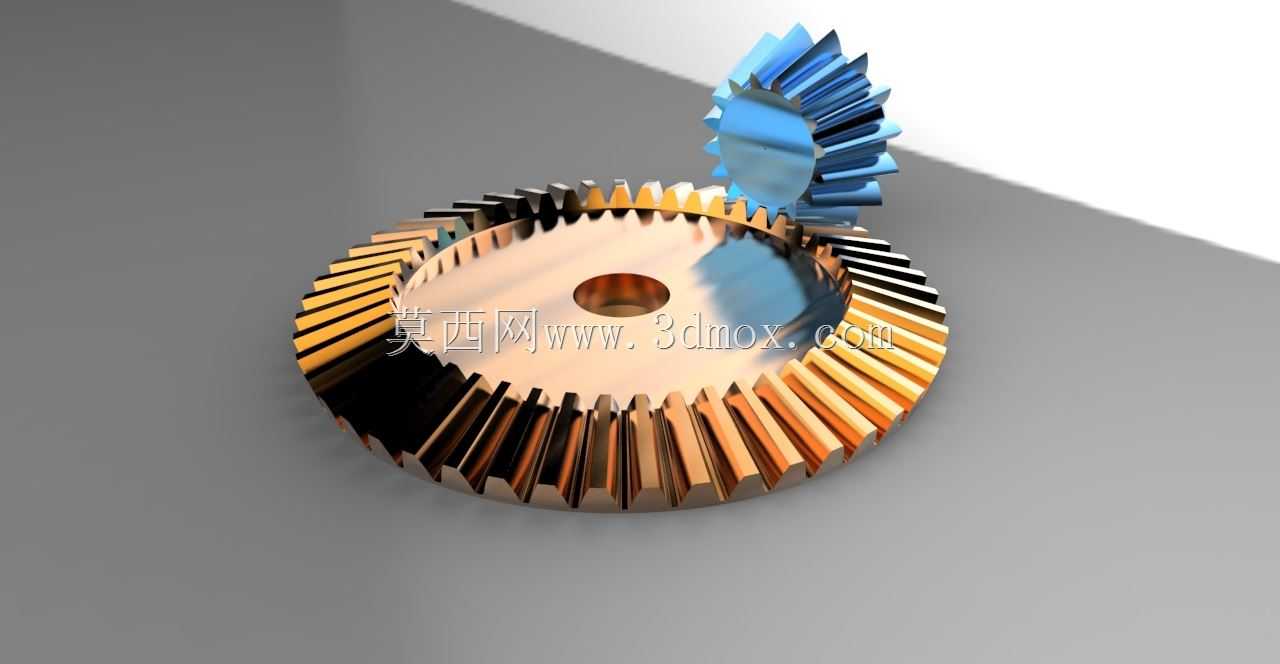

交错轴传动用金属锥齿轮结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:342626
  • 交错轴传动用金属锥齿轮结构设计
  • 交错轴传动用金属锥齿轮结构设计
  • 交错轴传动用金属锥齿轮结构设计
  • 交错轴传动用金属锥齿轮结构设计

这类锥齿轮主要用于实现两相交轴之间的运动与动力传递,常见的轴交角多采用90度的标准配置,也可根据设备的空间布局需求调整轴交角参数,广泛适配差速机构、机床分度头、农业机械传动箱、小型动力输出单元等场景。从实际使用场景来看,在小型农机的转向传动单元中,这类锥齿轮需要承受田间作业带来的交变冲击载荷,齿面的接触强度与齿根的弯曲强度是设计时的核心考量点;在机床分度机构中,对齿轮的啮合侧隙、传动回差有更严苛的要求,需要通过齿形修缘、精度等级匹配来保证分度动作的精准性。

设计这类锥齿轮时,首先要根据传动比要求确定分锥角参数,保证两个配对齿轮的分锥顶点能够重合,避免出现啮合偏载、齿面局部磨损过快的问题。齿宽的选取通常不超过外锥距的三分之一,过宽的齿面会导致小端齿槽过窄,加工时刀具容易发生干涉,同时装配时的微小误差就会引发齿端接触,加剧运行噪音与磨损。齿顶间隙的设置需要沿齿宽方向保持一致,保证啮合过程中润滑油能够顺利进入接触区域,避免高速运转时出现齿面胶合失效。

从安装边界来看,这类锥齿轮的轴向定位精度直接影响啮合接触区的位置,装配时需要通过调整垫片控制齿轮的轴向窜动量,保证接触印痕位于齿面中部略偏小端的位置,这样在承受额定载荷时,接触区会向大端自然扩展,不会出现齿端棱边接触的情况。齿轮中心的安装孔需要与配套轴采用过渡配合,通过键连接传递扭矩,孔的端面与轴线的垂直度公差需要控制在合理范围内,避免齿轮安装后出现偏摆,导致运转时产生周期性冲击。

齿形设计上采用渐开线齿廓,能够保证传动比恒定,啮合过程中齿面间的相对滑动小,传动效率高。针对不同的载荷工况,可选用不同的热处理工艺,中载工况下可采用调质处理保证齿芯韧性,重载或高速工况下需要对齿面进行高频淬火或渗碳处理,提升齿面硬度与耐磨性能。建模过程中需要准确绘制背锥、分锥、根锥的几何关系,齿向线的收敛方向必须严格指向分锥顶点,才能保证加工出的齿轮能够正确啮合,避免出现卡滞、传动噪音过大的问题。在实际选型替换时,需要核对配对齿轮的齿数、模数、轴交角、安装距等核心参数,不能仅凭外径尺寸盲目替换,否则会出现啮合不良、早期失效的问题。
