八通道反射式红外循迹传感阵列结构

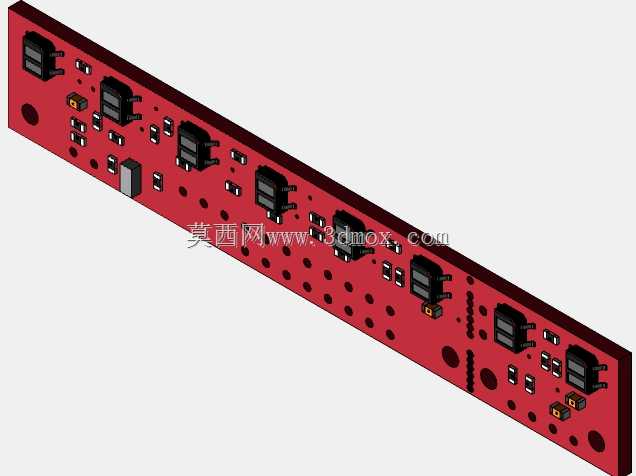

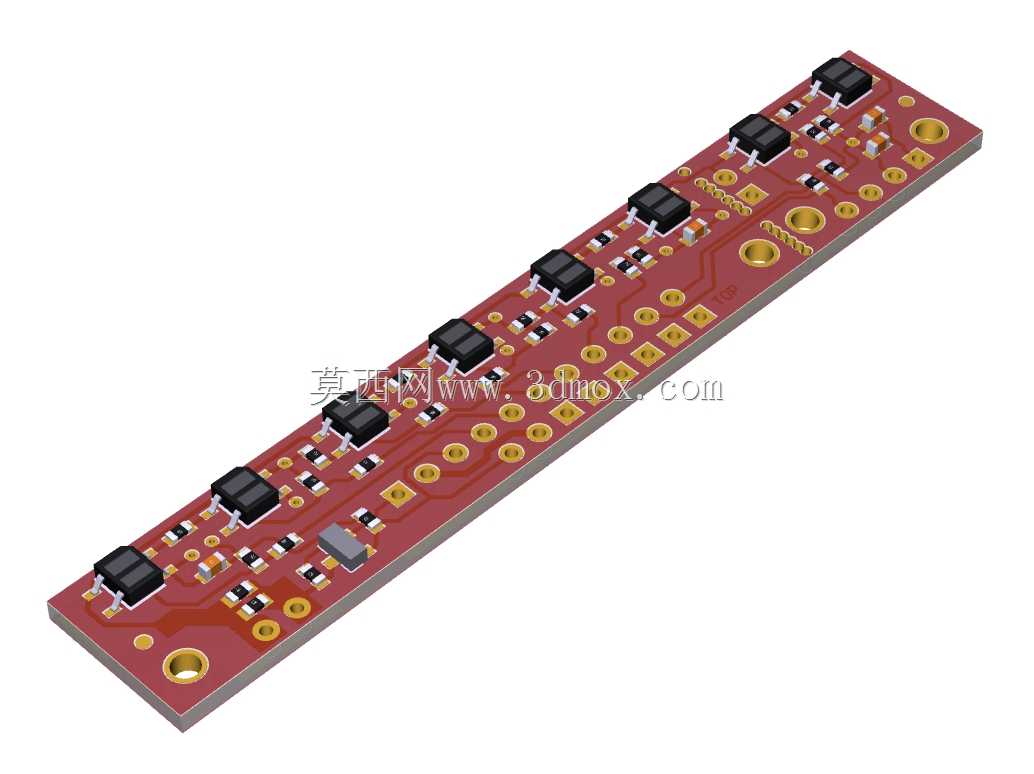

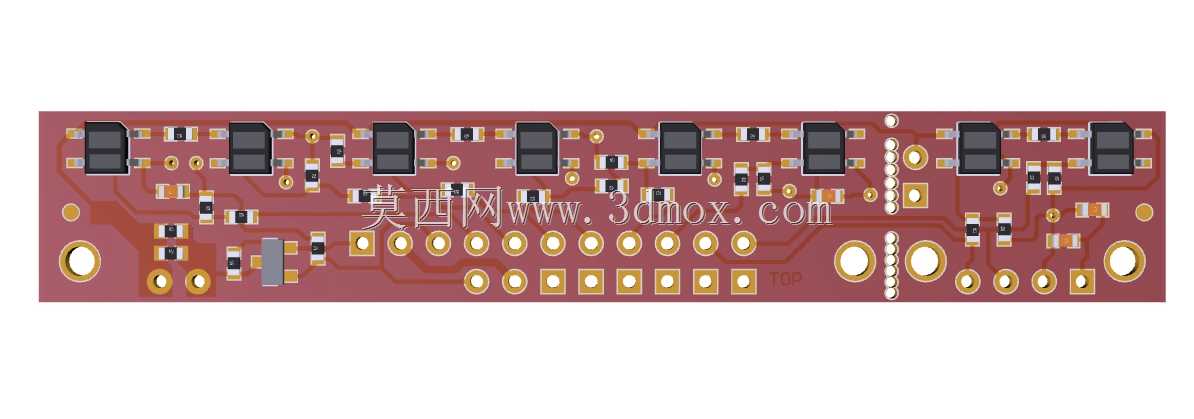

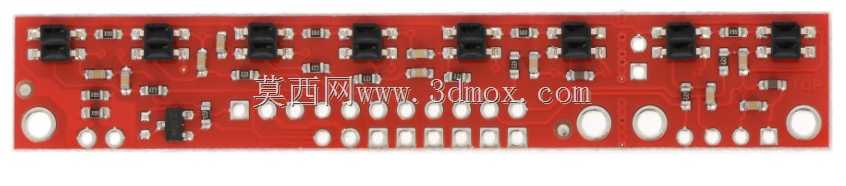

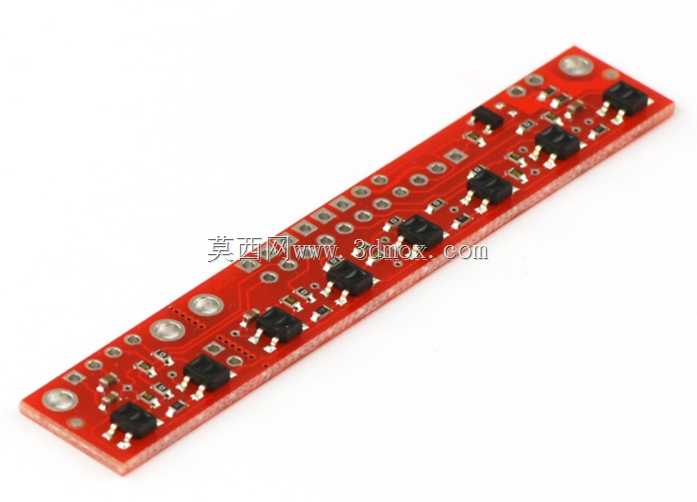

　　这款八通道反射式传感阵列，核心定位是为移动机器人、自动化输送线的位置检测场景提供高密度的反射信号采集能力，最常见的应用是AGV小车的循迹导航，也可在小型自动化设备中承担工件到位检测、材质表面反射率识别、边缘定位等功能。从结构设计来看，整块PCB采用长条形窄版布局，八个红外收发对管沿板体长轴等距排布，这种排布方式刚好匹配循迹场景下对横向偏移量的连续检测需求，相邻检测点的间距经过校准，既不会因为间距过大丢失轨迹边缘信号，也不会因为点位过密造成信号冗余增加后续处理的运算负担。板体两端预留了标准的金属化安装孔，安装孔的位置避开了板上所有元器件的投影区域，安装时可以直接使用M2规格的螺丝固定在设备支架上，不需要额外设计避让结构，

　　板体的整体厚度控制在1.6mm，加上元器件后的最大高度不超过8mm，安装时只需要预留10mm的垂直空间即可，不会占用过多的设备内部布局空间，对于小型移动机器人这类内部空间紧张的设备十分友好。电路设计上，每个传感通道都独立配置了限流电阻与信号调理元件，各个通道之间做了敷铜隔离，避免相邻通道的红外信号串扰，同时板载的电源滤波电容可以降低供电波动对检测精度的影响，输出端采用排针接口，引脚定义兼容主流的控制器IO口，不需要额外转接就可以直接连接到单片机、PLC等控制单元。在实际使用中，这款传感阵列的检测距离可以通过板上的电位器进行统一校准，适配不同反射率的检测面，不管是白底黑线的常规循迹场景，还是金属表面、哑光塑料表面的接近检测，

　　都可以通过调整灵敏度获得稳定的开关量输出。不同于单点位的反射传感器，八通道的阵列布局可以一次性获取横向8个点位的反射信号，控制器通过判断触发点位的位置，就可以计算出设备相对于轨迹线的偏移角度与偏移量，不需要额外加装机械摆动结构就可以实现连续的轨迹跟踪，大幅简化了循迹机构的整体结构。在建模过程中，所有元器件的尺寸都按照实际物料的规格进行1:1还原，包括红外收发对管的外形、阻容元件的高度、安装孔的公差、板边的倒角处理都和实物一致，导入装配体后可以直接进行干涉检查，不需要二次调整尺寸，对于做移动机器人结构设计、小型自动化设备检测工位设计的工程师来说，可以直接调用这个模型完成整体布局，节省测绘元器件的时间。
