沃思ET20H共模电源线扼流圈结构设计

　　在开关电源、工控驱动板、消费类电子电源入口的EMC整改场景里，共模扼流圈是解决传导发射超标的核心被动元件，本次呈现的ET20H水平安装款共模电源线扼流圈，是针对板载水平贴装空间优化的型号，和垂直安装的UT20V系列形成安装场景的互补，适配不同PCB布局的空间约束。从实际电路功能来看，这类扼流圈通过两组同向绕制的线圈，在共模干扰电流通过时产生同向叠加的高感抗，阻断共模噪声沿电源线向电网侧或负载侧传导，同时对差模工作电流产生极低的阻抗，不会影响电源回路的正常供电效率，是交直流电源输入端口滤波电路的标配器件。设计层面，该款扼流圈采用分体式骨架结构，米色耐高温绝缘骨架承担线圈绕制载体与引脚定位功能，中间的高磁导率铁氧体磁芯提供闭合磁路，

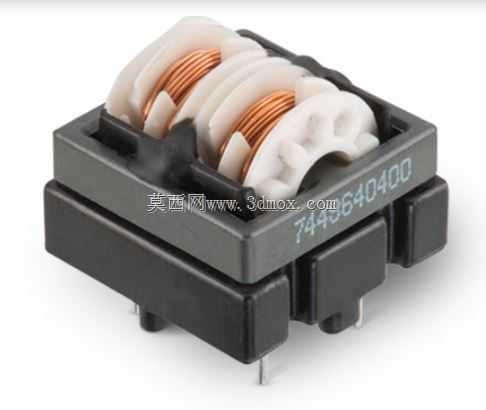

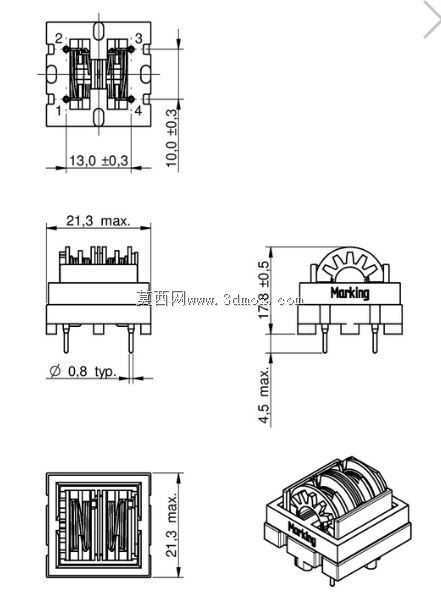

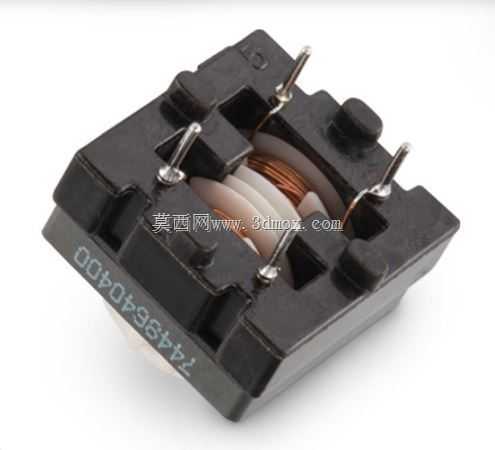

　　保证共模干扰下的电感量稳定性，磁芯与骨架的配合预留了安全绝缘距离，避免高压工况下的爬电距离不足问题。线圈采用多层平绕工艺，黄色漆包线均匀排布在骨架绕线槽内，绕制过程中严格控制层间绝缘，避免匝间短路风险，引脚采用直插式设计，适配波峰焊与手工焊接的工艺要求，引脚间距符合常规PCB封装规范，可直接匹配通用电源板的焊盘布局。从安装边界来看，水平安装的结构设计让器件整体高度更低，适合对板上元件高度有严格限制的薄型电源设备，比如适配器、超薄工控电源、桌面式供电模块等场景，安装时不需要额外预留垂直方向的避让空间，磁芯外侧的绝缘包覆层既可以固定磁芯与骨架的相对位置，也能避免生产组装过程中磁芯磕碰碎裂，同时提升绕组与外部金属构件的绝缘性能。

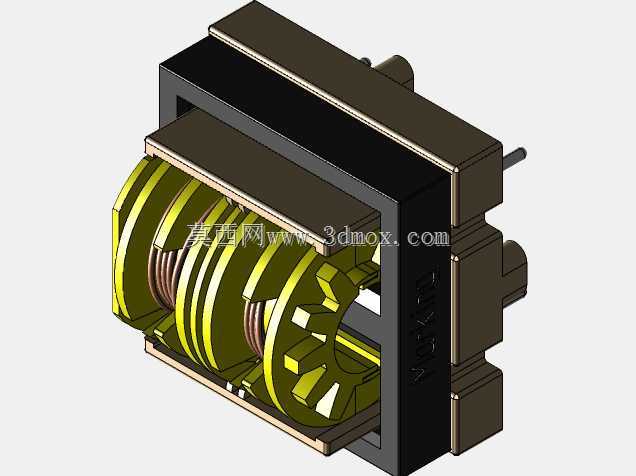

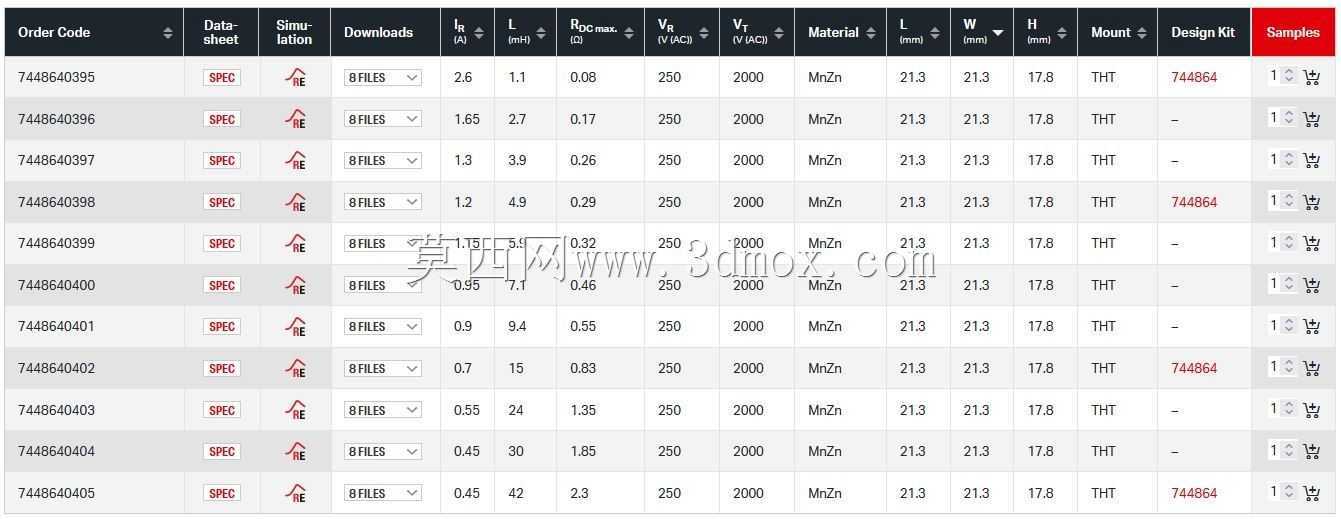

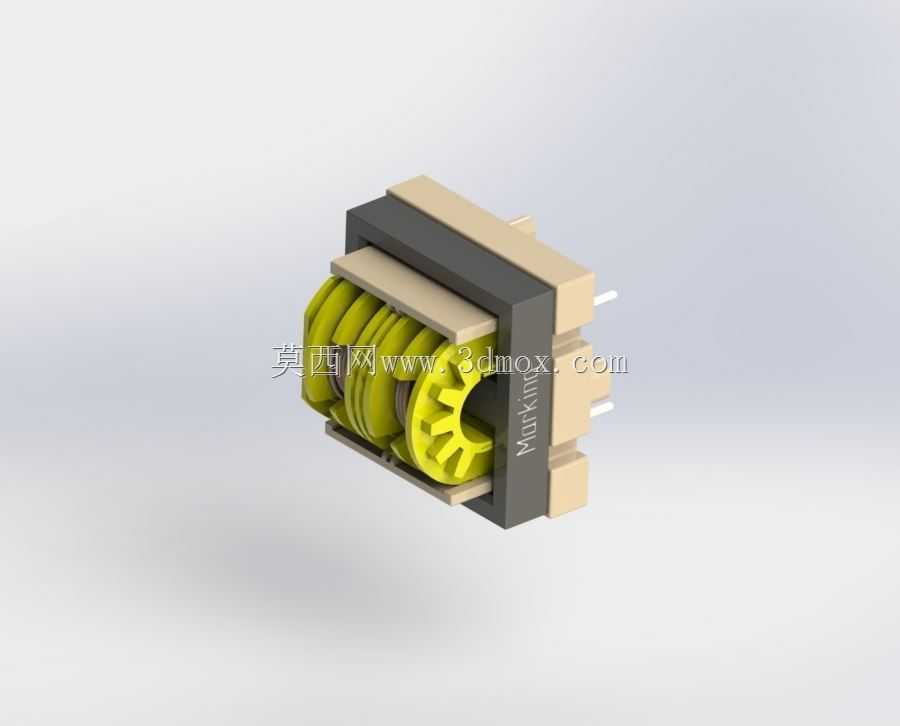

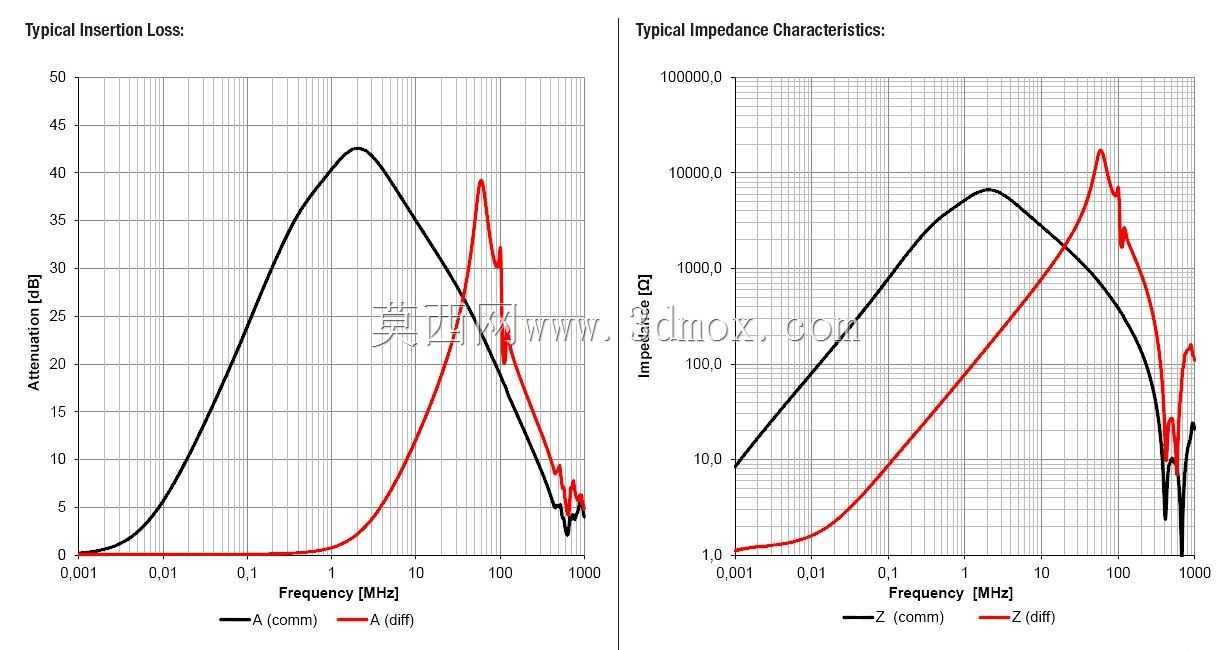

　　实际选型应用中，该型号的电感参数适配中小功率电源的滤波需求，在1.1mH感量下可承载2.6A的持续工作电流，最小工作电流阈值下的感量波动控制在合理范围，不会因为直流偏置出现感量骤降导致滤波失效，和X电容、Y电容配合组成的多级滤波电路，可满足多数民用、工业级电子设备的EMC传导测试要求。建模过程中还原了骨架的卡槽结构、磁芯的装配定位台阶、绕组的排布形态以及引脚的伸出长度，所有结构尺寸均参考实物安装公差设计，可直接用于PCB布局的干涉检查、整机结构的空间校核，也可作为电源类产品BOM选型的可视化参考，帮助结构工程师在设计阶段提前评估元件安装空间，避免后期打样出现元件与壳体、周边器件的干涉问题。
