全木结构桌面级熔融沉积成型3D打印机

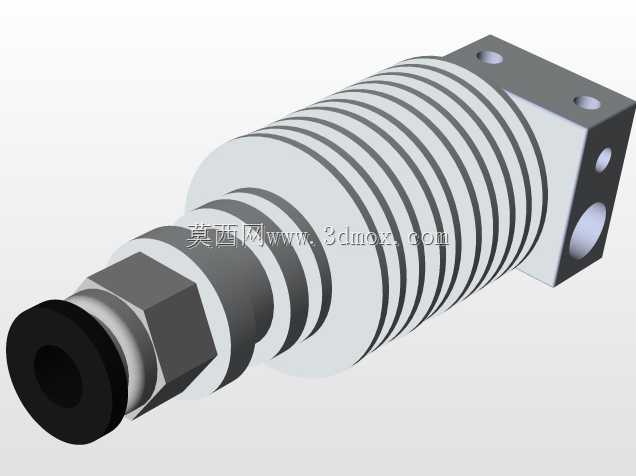

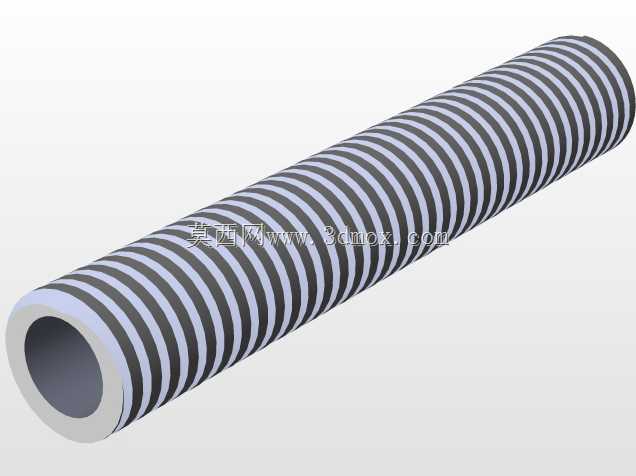

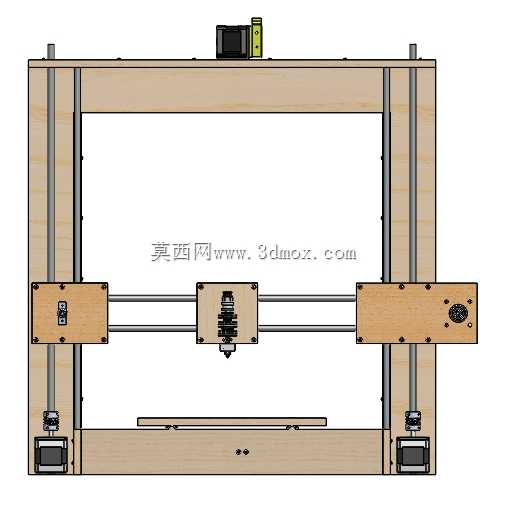

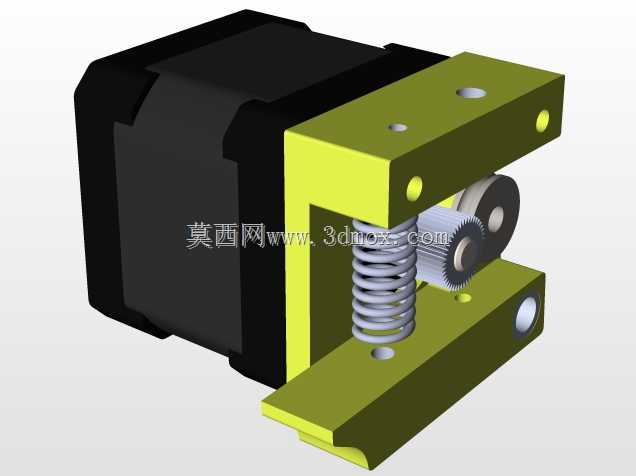

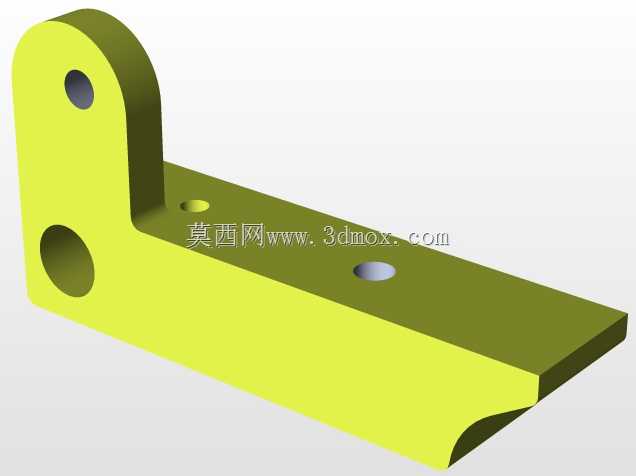

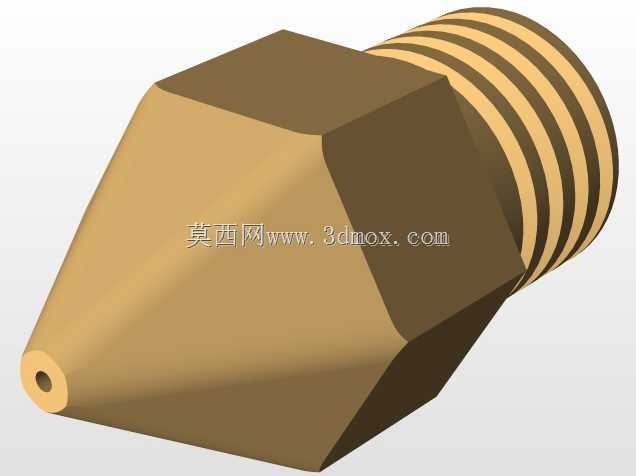

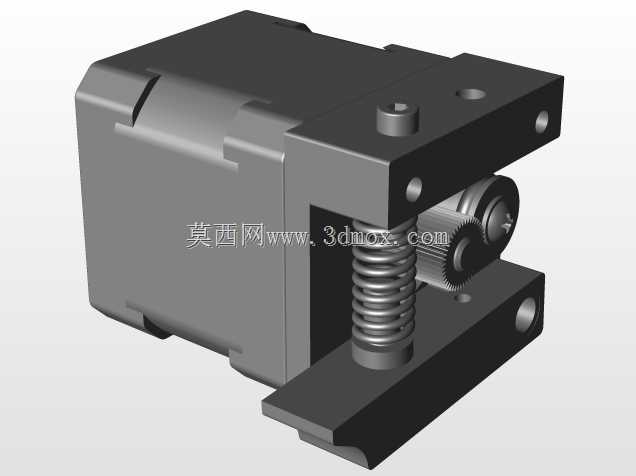

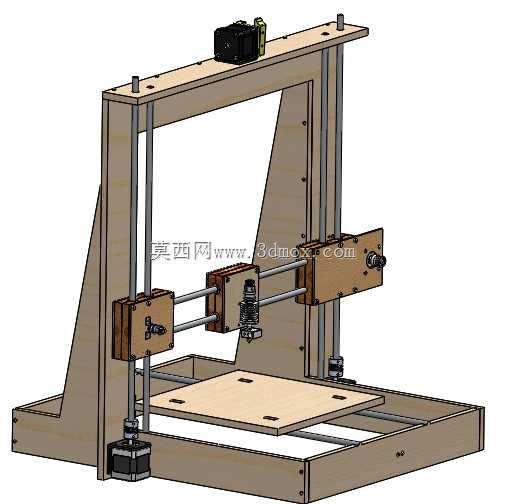

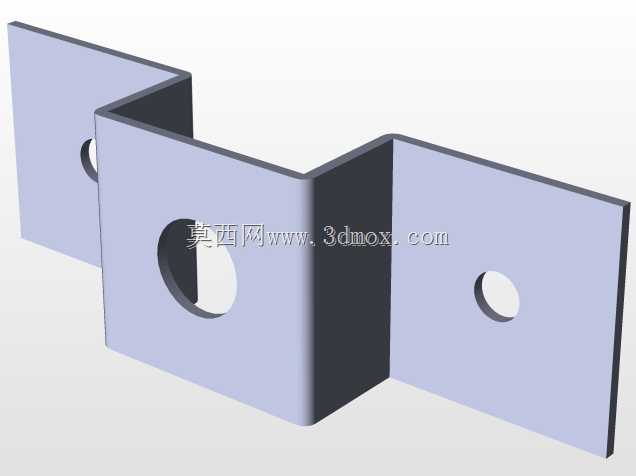

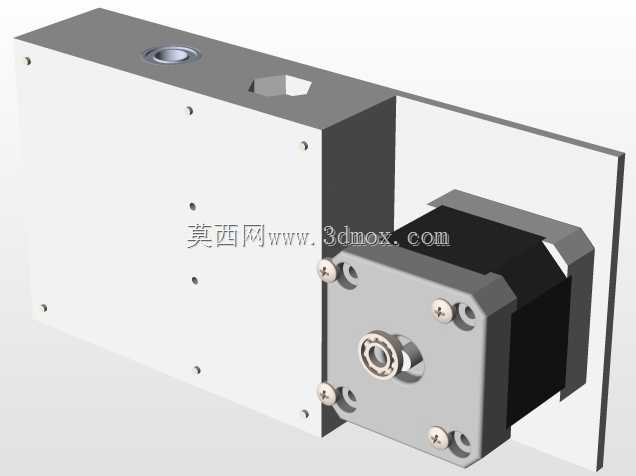

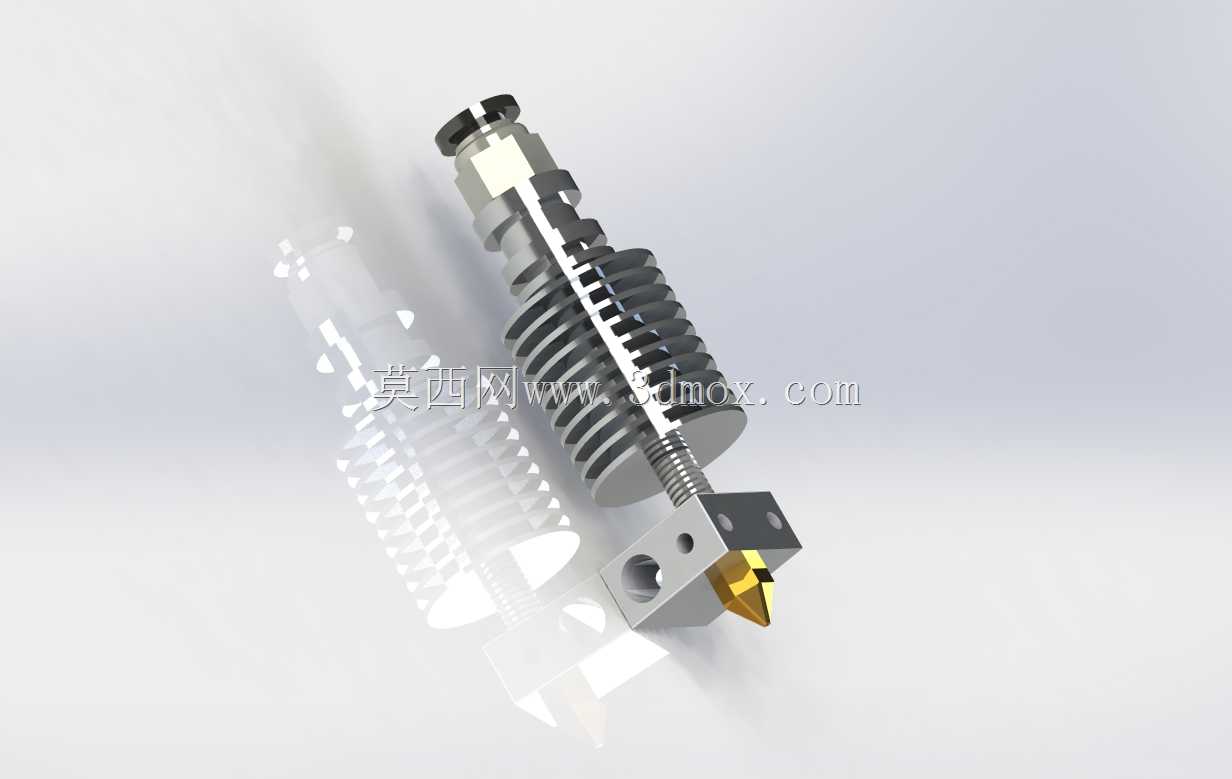

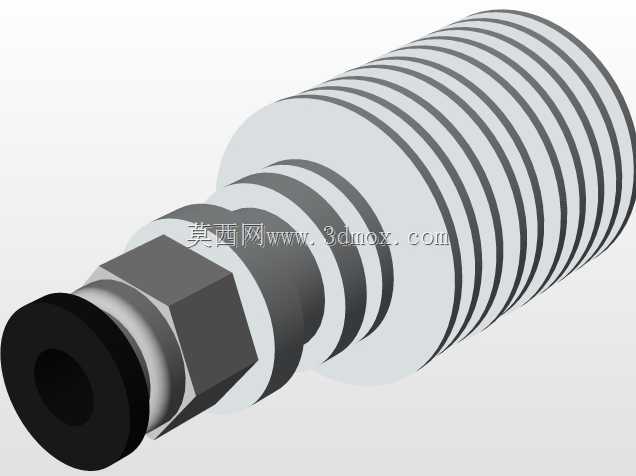

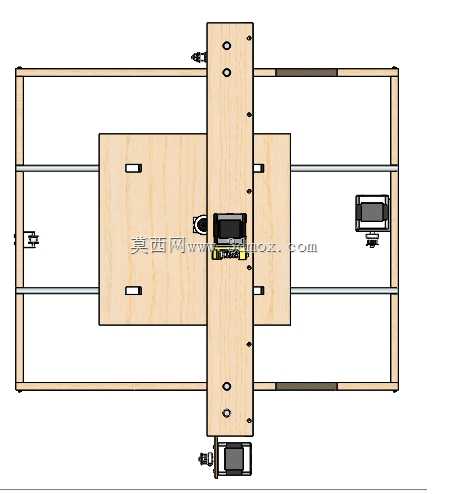

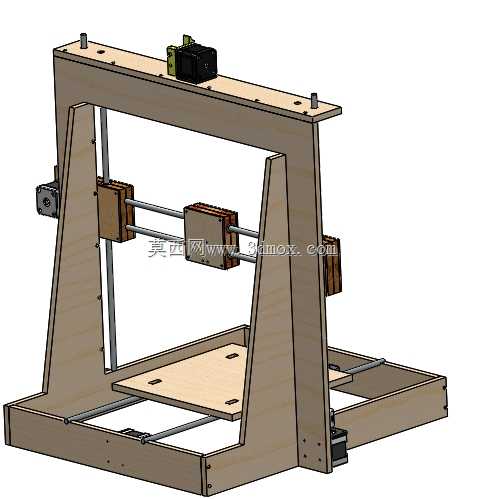

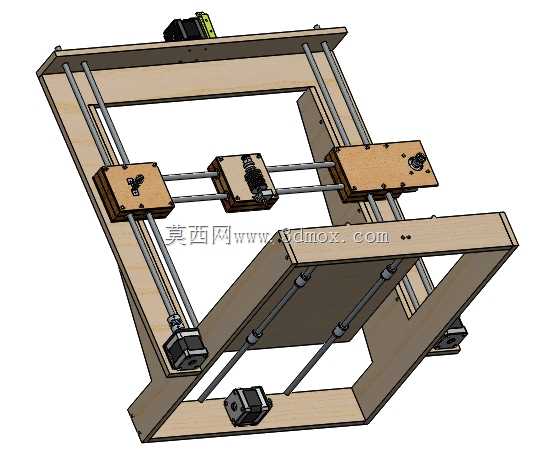

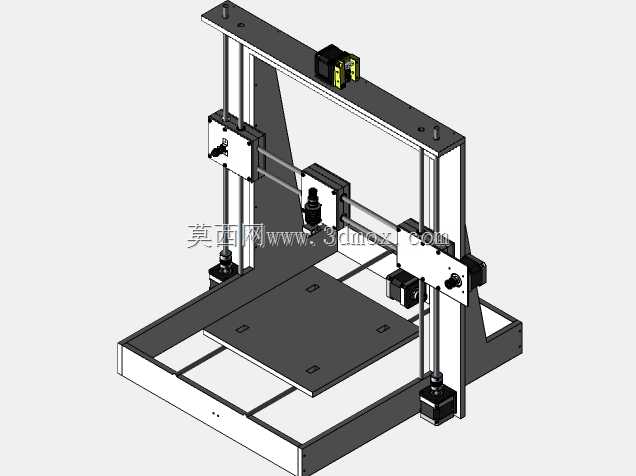

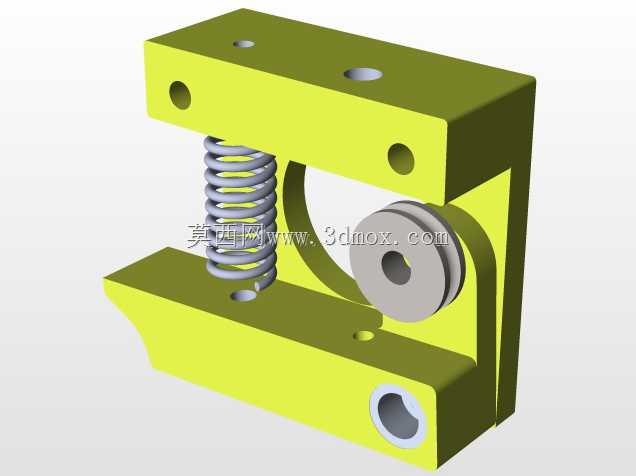

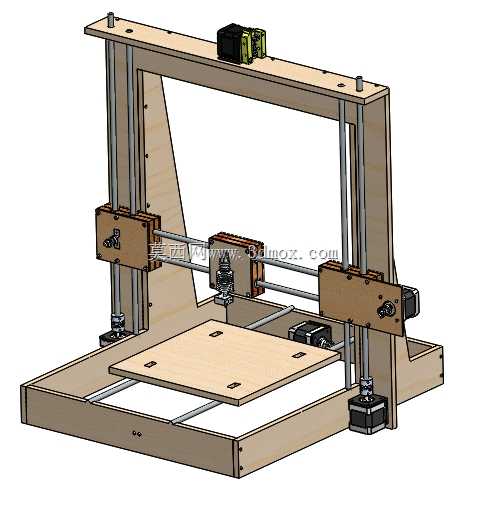

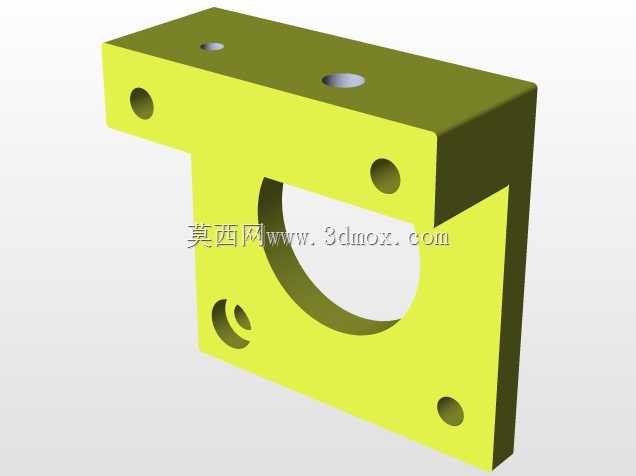

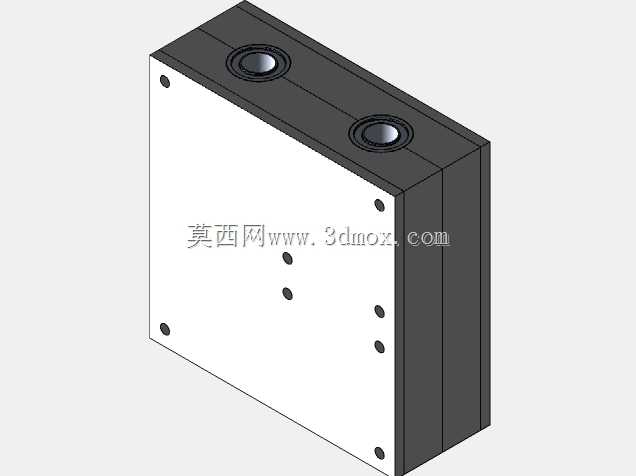

这款全木结构的熔融沉积成型设备，主要面向个人创客、小型工作室的小尺寸零件快速打样场景，可完成PLA、ABS等常见热塑性耗材的逐层堆叠成型，适配手板验证、创意模型制作、教学实训等多种实际使用需求。整体框架采用多层胶合板拼接组装，通过螺栓与角件完成各结构件的刚性连接，相比常规铝型材框架机型，木质构件加工门槛更低，DIY爱好者可通过常规木工工具完成框架裁切与孔位加工，大幅降低自制设备的物料与加工成本。设备采用经典的笛卡尔三轴传动布局，Z轴采用双光杆导向搭配丝杠传动的结构，负责成型平台的垂直方向精准位移，传动部件布置在框架左侧立柱旁，可有效降低Z轴升降过程中的偏摆量，保证层厚控制精度；X轴组件搭载挤出头与散热模块，通过光杆导向沿横梁做横向移动，Y轴传动组件布置在设备底座区域，带动热床平台做纵向进给，三轴运动的行程限位通过安装在各轴端点的微动开关实现，可在设备上电初始化时自动完成原点校准。从安装边界来看，设备整体为立式框架结构，底座为矩形平整支撑结构，放置时需预留左右各150mm、后侧200mm的操作与散热空间，顶部挤出机上方需预留100mm以上的耗材安装与走线空间，成型区域位于框架中部的开放空间，可容纳最大成型尺寸约200mm*200mm*180mm的工件，热床采用平板式安装结构，表面可粘贴美纹纸或PEI膜提升耗材首层附着力。设计过程中充分考虑木质构件的受力特性，在Z轴立柱与底座、横梁的连接位置增加了三角形加强筋结构，抵消传动过程中产生的侧向力矩，避免框架长期受力出现形变；所有光杆、丝杠的安装座都采用嵌入式安装设计，通过预紧螺栓调整传动部件的同轴度，降低运动过程中的卡顿与异响。设备的电控模块可布置在底座后侧的空余空间，走线沿框架内侧的线槽布置，避免运动过程中线缆与传动部件产生干涉，挤出头采用近程挤出结构，可适配柔性耗材的打印需求，散热风扇正对挤出头的喉管位置，可保证耗材在喉管区域保持固态，避免出现堵头故障。
