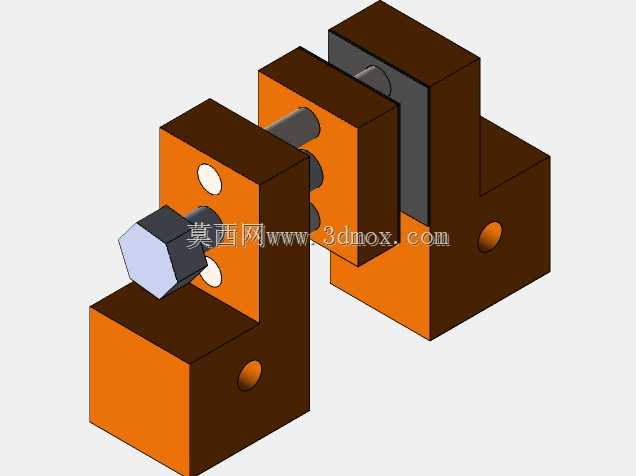

纤维毛发抗拉强度测试试验装置结构

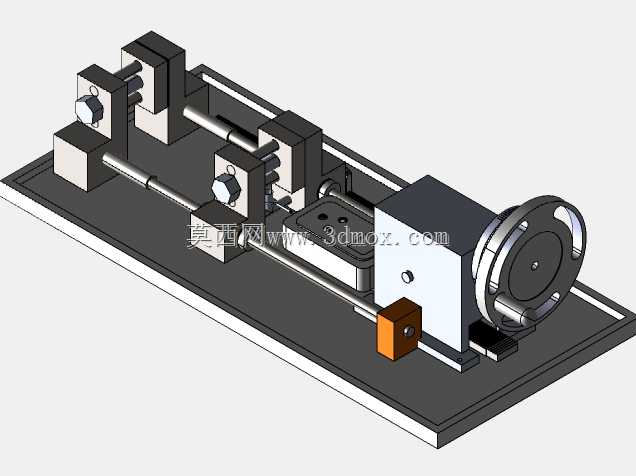

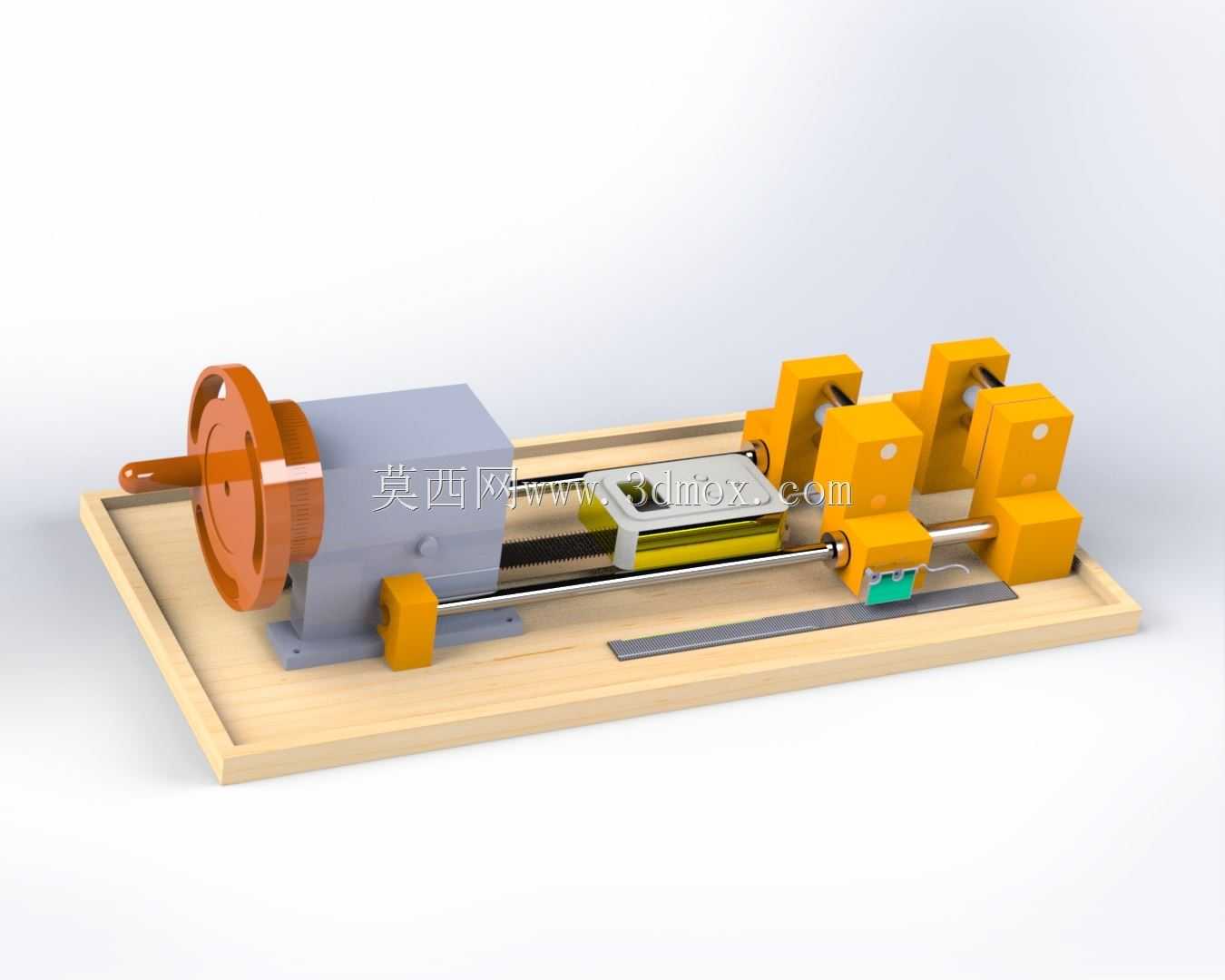

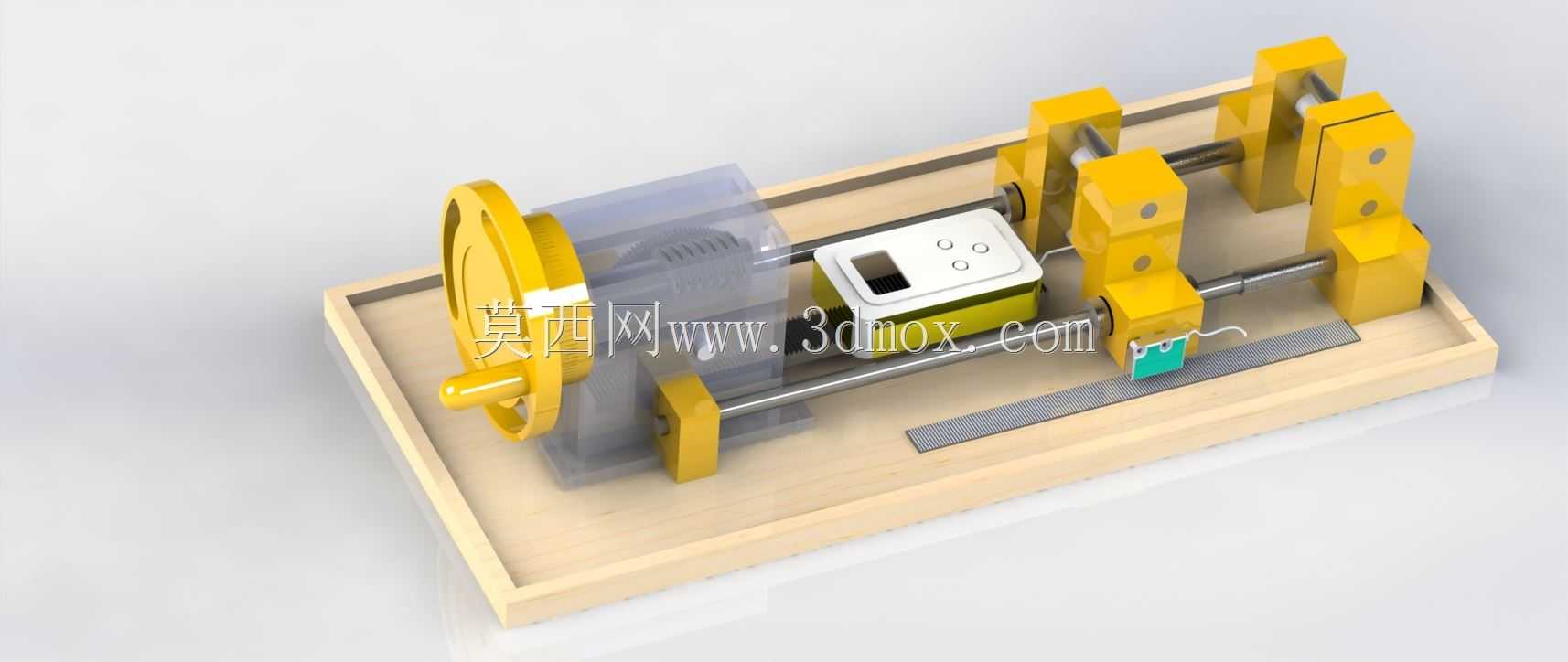

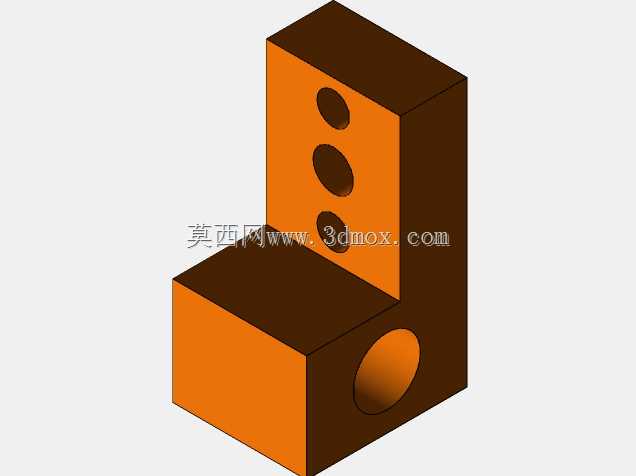

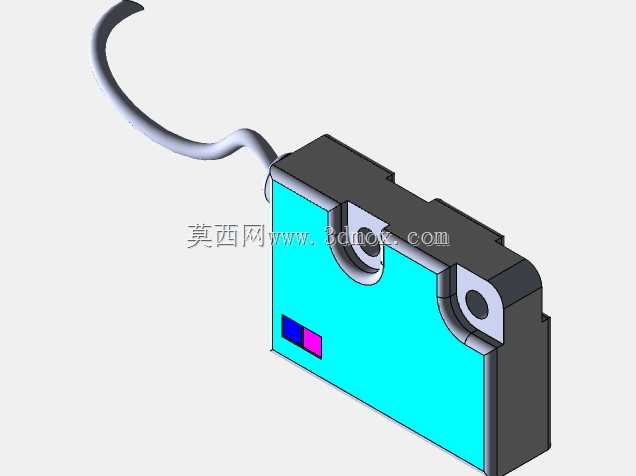

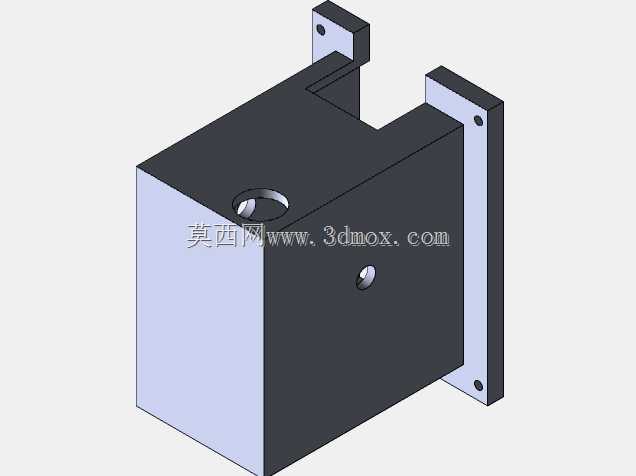

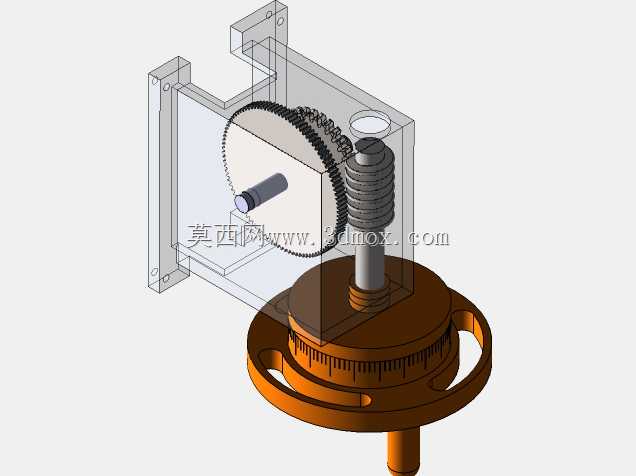

在纺织材料检测、生物力学研究以及特种纤维性能验证场景中，针对细径纤维、动物毛发这类低载荷试样的抗拉强度测试，常规大吨位拉力试验机往往存在载荷量程不匹配、夹持端易损伤试样、位移采集精度不足的问题，这套概念性测试装置正是针对这类细分测试需求搭建的验证结构。整套装置采用卧式长轴布局，安装基准为一体化木质基座平台，基座上预留了直线光轴的安装定位槽与各功能模块的固定孔位，整体安装边界控制在桌面级设备范畴，不需要额外做地基固定，可直接放置在常规实验台面上完成装配调试，适配实验室小空间的测试工位布置需求。动力输入端采用手轮驱动的蜗轮蜗杆组件，相比直连丝杠的传动结构，蜗轮蜗杆的反向自锁特性可以避免试样拉断后机构回弹造成的部件碰撞，同时大减速比的传动特性可以让操作人员更精准地控制拉伸进给速率，避免手动加载时速度波动造成的测试数据偏差，手轮端的摇臂长度经过匹配设计，单手握持转动即可完成全行程加载操作，不需要额外施加过大的操作力。位移采集环节集成了磁性线性编码器，编码器读头直接固定在滑动夹持座的侧方，磁栅尺沿拉伸轴向平行安装在基座的定位槽内，相比传统的接触式位移传感器，这种非接触采集方式不会额外增加滑动座的运动阻力，采集精度可以满足微米级的位移记录需求，能够精准捕捉细纤维拉伸过程中的微小形变，尤其是毛发类试样接近断裂临界点的塑性变形阶段的位移变化。夹持单元采用多工位模块化设计，沿光轴方向排布了三组独立的夹持座，既可以完成单根试样的单次拉伸测试，也可以同时装夹多组同批次试样，在相同加载条件下完成平行样测试，减少重复装夹调试的时间成本；每个夹持座都配置了快压式夹持结构，针对细径纤维、毛发这类易滑脱、易夹断的试样，夹持端面做了防滑纹理处理，夹持压力可以通过侧边的调节旋钮微调，避免装夹时压力过大压断试样，或是压力不足造成拉伸过程中试样滑脱。导向部分采用双光轴平行导向结构，两根镀铬光轴沿拉伸方向对称布置，滑动夹持座通过直线轴承与光轴配合，运动过程中无径向窜动，保证拉伸力始终沿试样轴向加载，避免侧向分力造成测试数据失真。整套装置的设计思路围绕小载荷、高精度、易操作的测试需求展开，没有采用复杂的电控驱动结构，纯机械传动的形式既降低了装置的制造成本，也减少了电控系统故障带来的维护需求，非常适合高校实验室、小型材料研发工作室用于纤维类试样的基础力学性能验证，也可以作为教学演示装置，直观展示材料拉伸测试的基本原理与机械传动结构的配合逻辑。
