斜置光伏板三层托盘强制对流箱式太阳能干燥装置

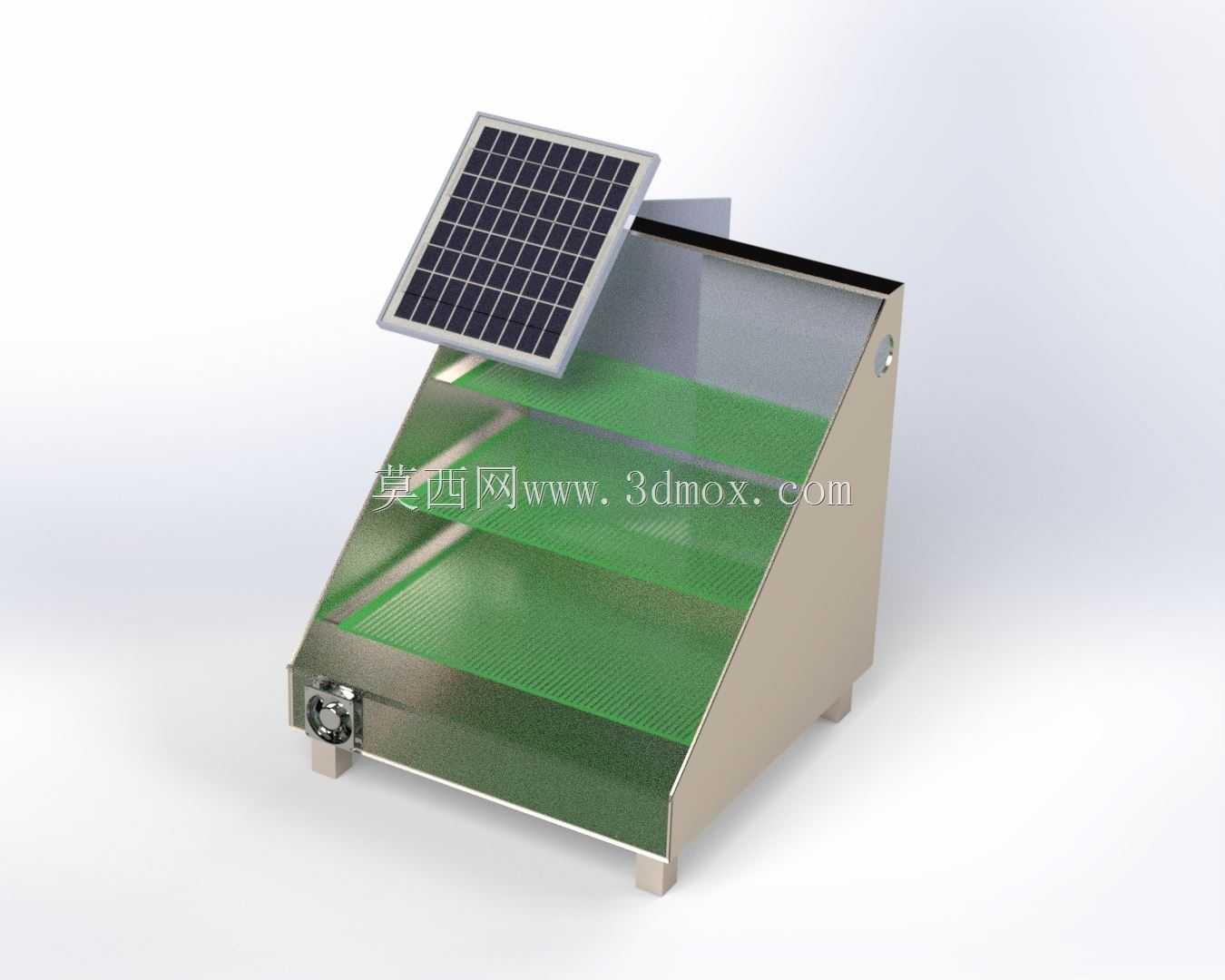

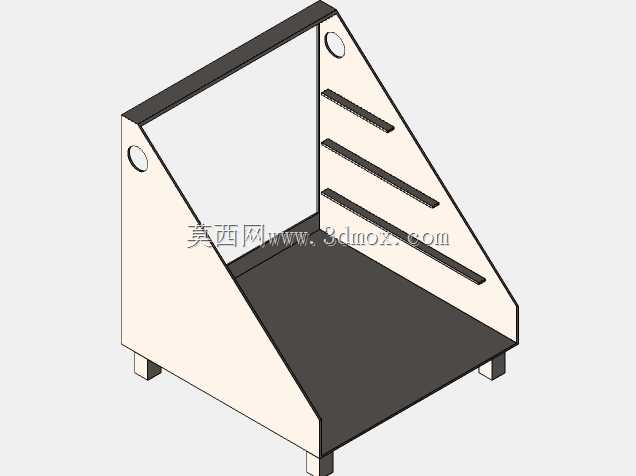

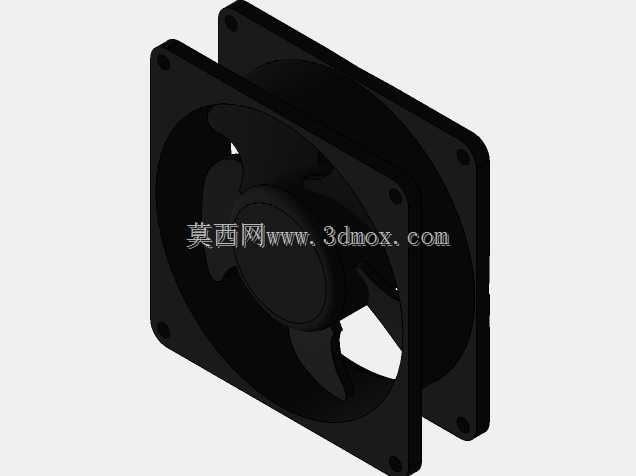

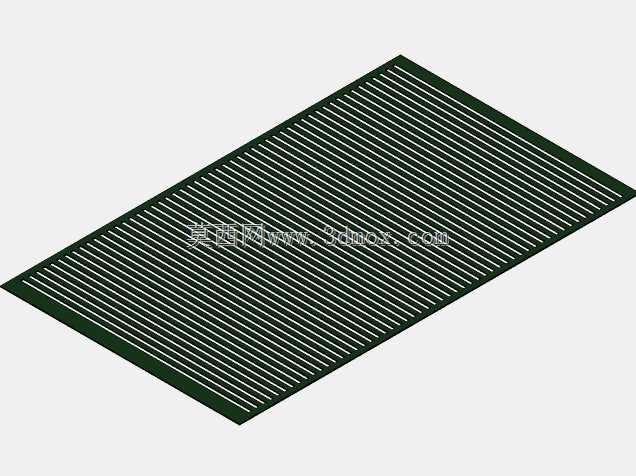

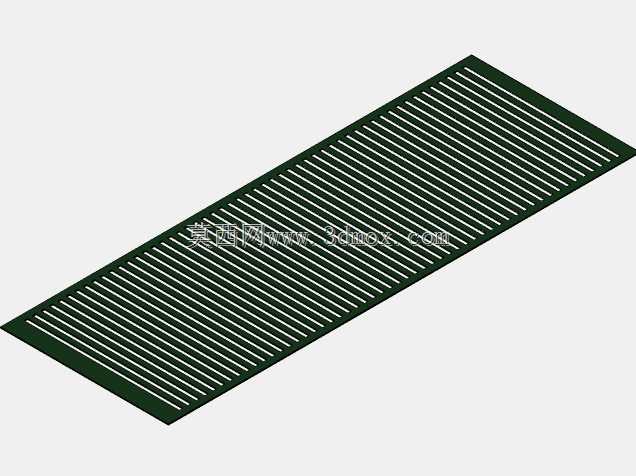

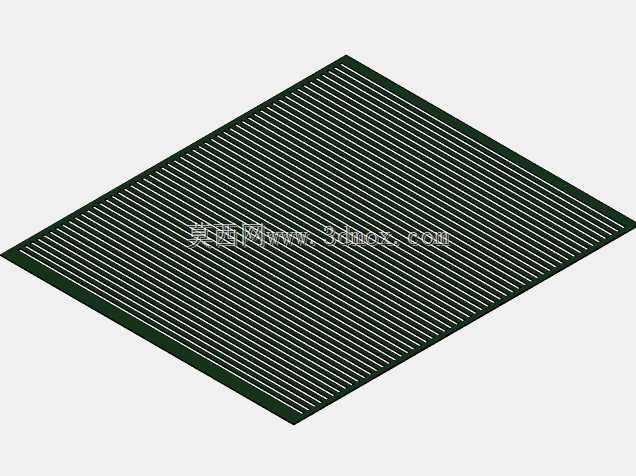

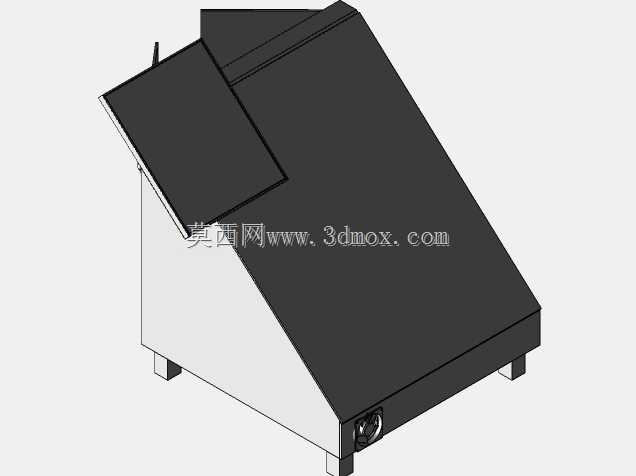

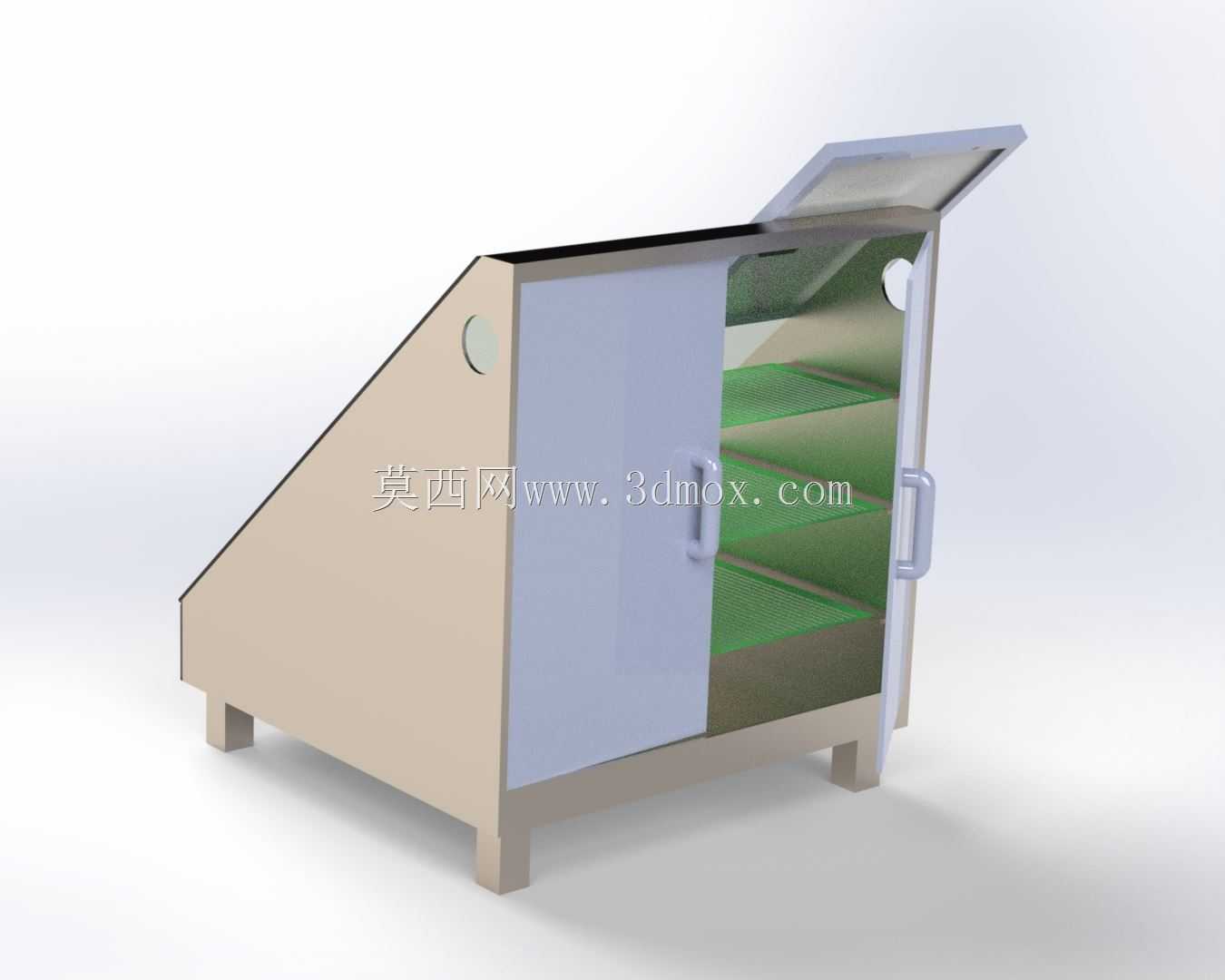

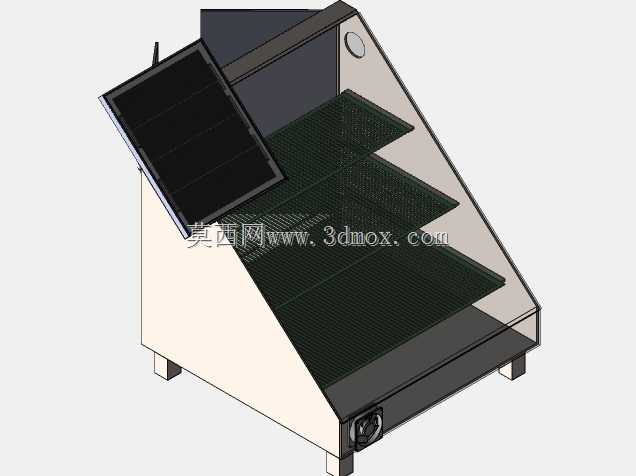

在农产品初加工、小型中药材饮片处理、山区农户零散物料干燥的场景中，常规电加热干燥设备受限于供电条件难以在无稳定电网的区域部署，自然晾晒又存在扬尘污染、虫鼠接触、干燥周期受天气制约的痛点，这款箱式太阳能干燥装置的设计正是瞄准这类分散式、离网作业的干燥需求。从结构设计逻辑来看，设备采用倾斜式箱体布局，迎光面设置高透防护层，顶部斜置的光伏板并非直接参与集热，而是独立为内置的对流风扇供电，避免了集热与发电的空间干涉，光伏板的倾角可根据使用地域的纬度做小范围调整，保证不同季节的受光效率。箱体内部设置三层带网孔的干燥托盘，网孔开孔率经过匹配计算，既能够承托颗粒状、片状的待干燥物料，又不会阻碍气流在层间的流通，每层托盘的抽拉间隙预留了足够的操作空间，方便物料铺放与清理，托盘边缘做了翻边处理，避免抽拉过程中物料洒落。设备的对流风道采用下进上出的走向，底部进风口设置简易滤网，阻挡外界杂物、飞虫进入干燥腔，风扇运转时带动腔体内空气流动，将物料蒸发的水汽从顶部排气间隙带出，相比静态闷晒的干燥模式，强制对流能够将干燥效率提升四成以上，同时避免物料局部闷湿霉变。从安装边界来看，设备整体采用轻量化的钣金折弯结构，底部设置四个支撑脚，将箱体抬离地面50mm以上，避免地面潮气直接侵入箱体，放置时仅需选择平整、无遮挡的向阳场地即可，无需做额外的基础固定，整体外形尺寸适配农户院落、小型加工坊的场地条件，单人即可完成移位与部署。设备侧部设置的简易锁扣结构，能够在干燥作业时闭合箱门，减少热量散失，同时在需要清理内部时可以完全开启，维护操作没有复杂的拆装步骤。在设计过程中，特意将光伏板与风扇的供电回路做了独立处理，不需要外接储能电池即可在有光照时直接驱动风扇运转，降低了整体的制造成本与后期维护难度，腔体内部的集热面做了哑光吸热处理，能够最大化吸收透过透光层的太阳辐射能，提升腔体内的整体温度，配合气流循环实现均匀干燥，避免传统晾晒中物料上下层干燥度不一致的问题。
