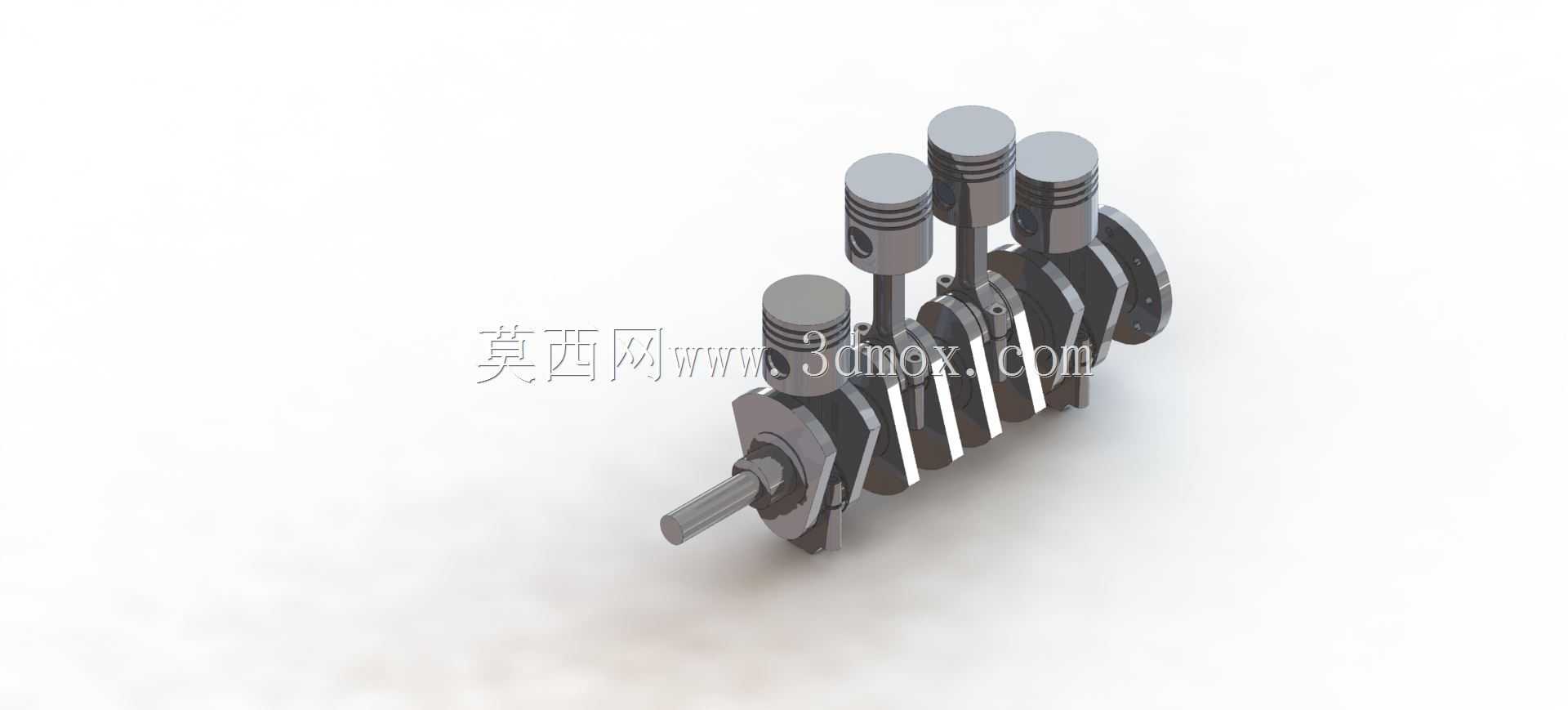

直列四缸发动机活塞曲柄连杆总成结构

项目分类:3D模型 发布时间:2021-10-25 ID:343041
  • 直列四缸发动机活塞曲柄连杆总成结构

这套结构对应小排量乘用车常用的直列四缸内燃机动能转换核心,日常在1.0L-1.6L排量的自然吸气、小排量涡轮增压汽油机上应用极广,除了乘用车辆,也适配小型工程机械、固定式发电机组的动力单元核心传动需求。整套结构承担着把燃烧室内燃气爆发产生的直线往复推力,转化为曲轴旋转扭矩的核心作用,是内燃机完成做功循环的核心传动载体。从结构设计逻辑来看,四个活塞沿曲轴轴向等距排布,相邻缸曲柄销呈180度夹角布置,能够保证四个缸的做功行程均匀错开,让整机运转的一阶惯性力得到充分平衡,降低整机怠速与常用工况下的振动水平,减少额外的平衡轴配置需求,压缩整机的布置空间与制造成本。活塞部分采用了典型的汽油机活塞结构设计,顶部的凹坑造型是为了匹配燃烧室的挤气需求,优化混合气在压缩终了的湍流形态,提升燃烧效率;活塞环槽位置预留了三道环的安装空间,分别对应两道气环与一道油环,气环负责密封燃烧室内的高压燃气,避免燃气下窜至曲轴箱,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计边界,工作状态下可在活塞销座与连杆小头衬套间自由转动,保证磨损均匀分布,延长部件使用寿命。连杆部分采用工字形截面设计,在保证足够的抗拉、抗压强度与抗疲劳性能的前提下,尽可能降低往复运动的质量,减少高转速下的惯性载荷,连杆大头采用剖分式结构,匹配轴瓦安装,方便与曲轴连杆轴颈的装配与后期检修。曲轴部分集成了前端动力输出端、主轴颈、连杆轴颈、平衡块与后端飞轮连接法兰,平衡块的配重经过精确计算,能够抵消活塞连杆组往复运动与曲轴旋转产生的不平衡力矩,保证曲轴在最高设计转速下的运转平稳性。安装边界上,整套总成的轴向尺寸适配常规横置前驱乘用车的发动机舱横向布置空间,曲轴主轴颈的直径、中心距参数匹配主流的全铝或铸铁缸体的主轴承座安装位,活塞外径对应常规72mm-80mm缸径范围,不需要对缸体结构做额外修改即可完成适配,可直接用于动力总成的结构教学、新机型方案的前期结构验证,也能作为维修拆解演示的三维参考载体,帮助设计人员快速梳理曲柄连杆机构的运动干涉风险,校核不同转速下的部件运动间隙。
