迷你飞控电调集成安装固定支架结构

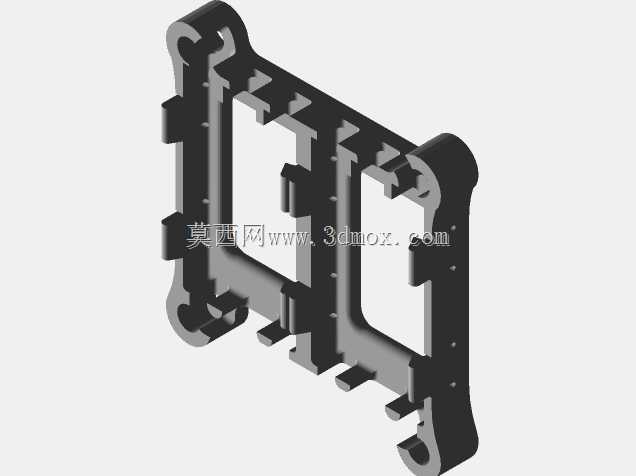

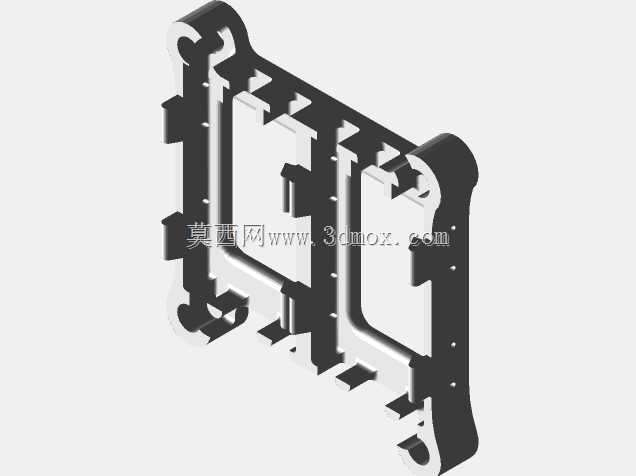

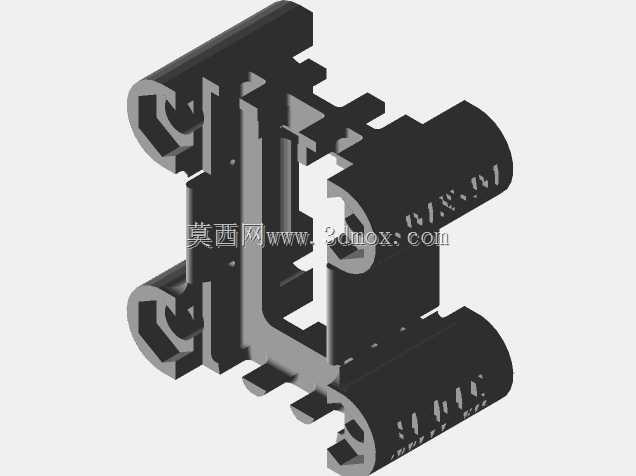

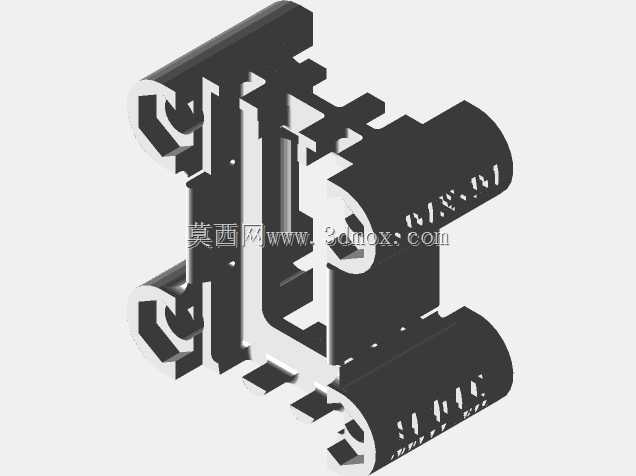

　　这款小型集成安装支架，主要面向微型穿越机、小型航拍无人机的动力电子系统集成场景，用来承载电调电路板与配套电子元器件，解决紧凑装机空间内的元件定位、走线约束与结构防护问题。在微型航模的装机流程里，飞控与电调的堆叠安装一直是紧凑布局的难点，既要保证电子元件不与机架金属部分接触短路，又要预留足够的散热间隙，同时还要控制整体安装高度，避免影响上层飞控模块或者电池的安装位置，这款支架正是针对这类痛点做的结构适配。从结构设计来看，支架主体采用带加强筋的框型结构，四周设置带安装孔的固定耳，安装孔位适配20mm×20mm与30.5mm×30.5mm两种主流的飞控安装孔距，能够兼容市面上绝大多数微型飞控与四合一电调的安装尺寸，

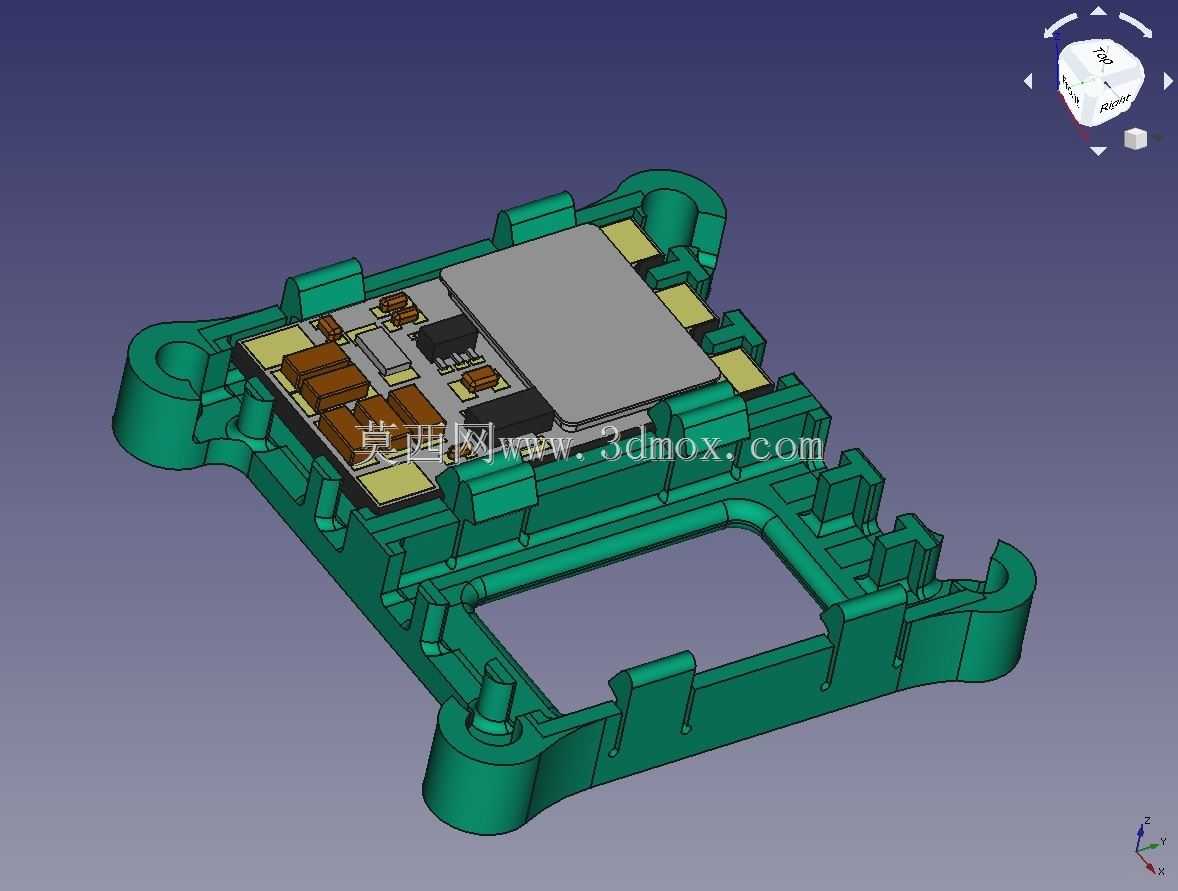

　　固定耳处做了圆弧过渡处理，避免装机时尖锐边角划伤线材或者绝缘层。支架内部设置了多组定位凸台与卡槽，能够精准卡住电调板上的电容、芯片、接线端子等突出元件，不需要额外打胶就可以实现电路板的预定位，防止飞行过程中震动导致元件移位。支架中部预留了方形镂空区域，一方面是为了减轻整体结构重量，符合航模配件的轻量化设计要求，另一方面可以给下方的电调元件留出散热空间，避免长时间大油门工作时热量堆积在支架内部导致元件过热。走线槽位沿着支架内侧边框分布，能够把电调连接电机的三相线、连接飞控的信号线规整约束在槽内，避免线材被螺旋桨气流吹动打到桨叶，也能让整机内部走线更整洁，减少装机时的理线工作量。支架的安装边界做了严格的尺寸控制，整体壁厚均匀，

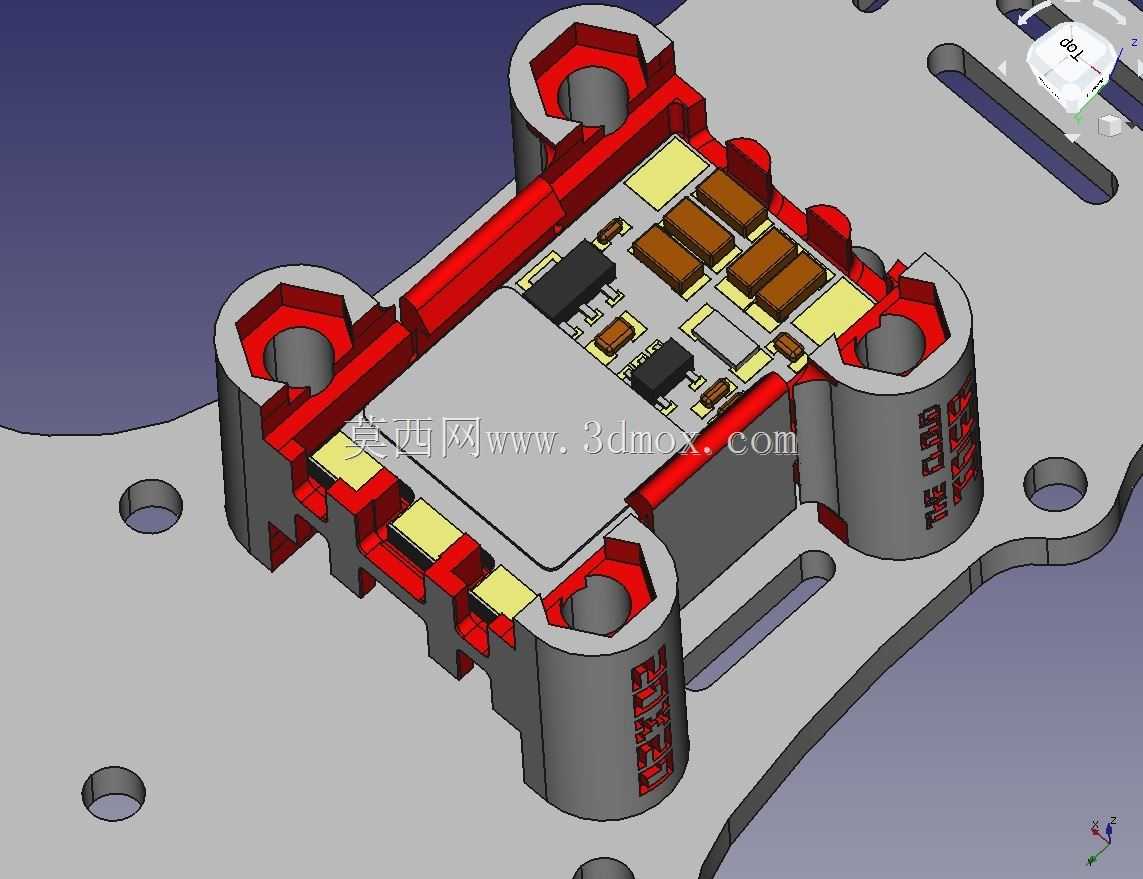

　　适配注塑加工的工艺要求，安装后突出电路板的高度控制在2mm以内，不会额外增加过多的装机高度，能够适配多数小型机架的堆叠安装空间。在实际使用中，这款支架可以直接卡在电调电路板与飞控板之间，既起到绝缘隔离的作用，又能作为两层电路板之间的支撑柱，不需要额外安装铜柱，减少了装机的零件数量，也降低了零散零件在震动中松脱的风险。支架边缘的卡扣结构可以配合热缩管或者扎带实现额外的线束固定，对于不同厚度的电调板也有一定的适配余量，不需要针对不同厚度的电路板重新开模，提升了配件的通用性。
