航模用30A无刷电调结构数模

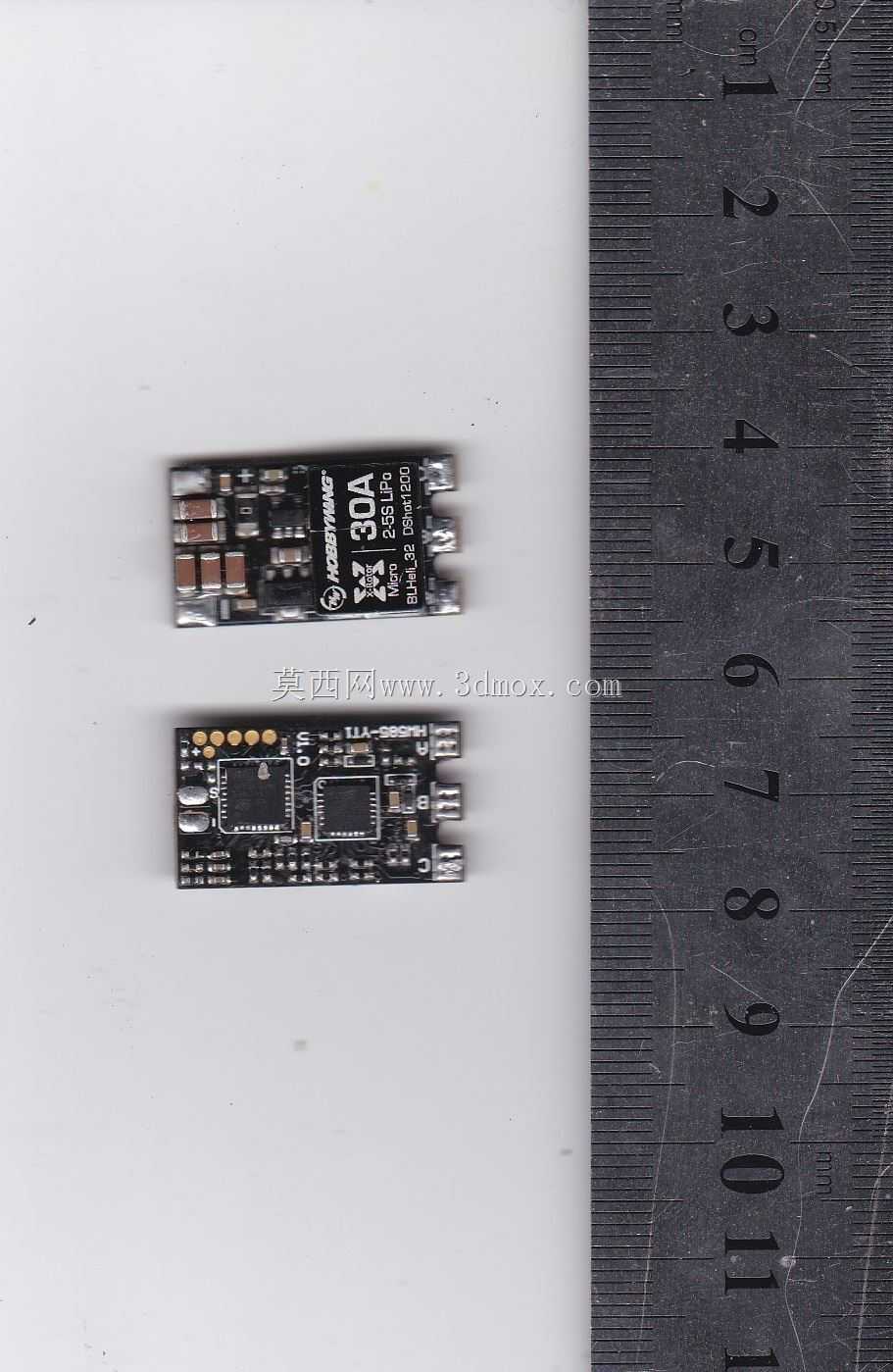

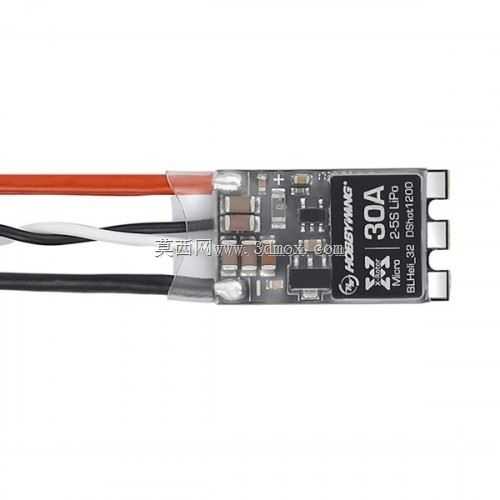

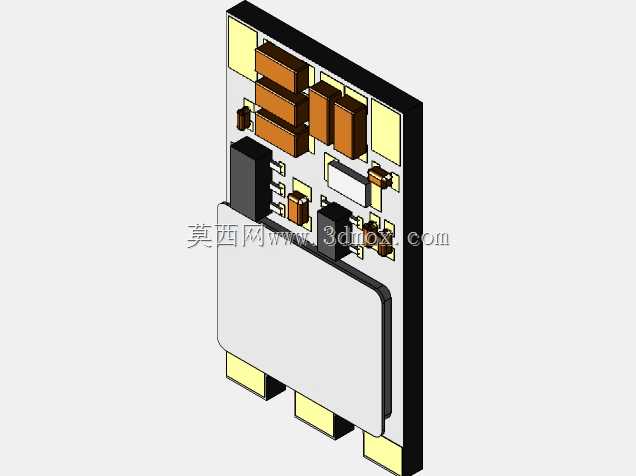

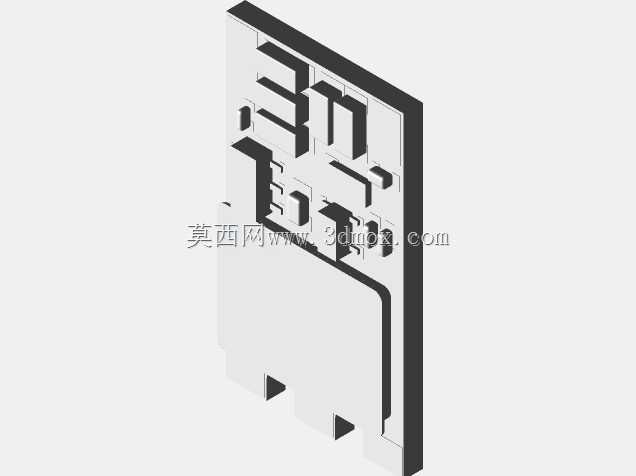

在航模、小型穿越机、固定翼飞行器的动力链路搭建中，电子调速器是承接飞控信号与无刷电机动力输出的核心衔接部件，本次建模的30A规格无刷电调，主要适配2-5S锂聚合物电池供电的小型动力系统，可满足总重1kg以内的多旋翼、固定翼航模的动力调速需求，也可用于小型无人地面载具、水下推进模组的动力控制场景。从实际使用的安装边界来看，该电调本体外形尺寸控制在14毫米×25毫米×3.7毫米，属于超薄小体积规格，设计时充分考虑了航模内部狭窄的布线与安装空间，可直接贴装在碳纤机臂侧面、机身夹层空隙中，不需要额外预留过大的安装余量，出线端分别预留了电源输入红黑长线、信号输入黑白排线、电机输出三相焊盘位，布线时可根据机架走线方向灵活调整线长，避免多余线材堆叠增加飞行重量。从功能设计逻辑上，该电调集成了32位微控制单元驱动电路，可实现无刷电机的平滑启动、转速精准调节，支持BLHeli_32固件协议，能够匹配主流飞控的DShot、PWM等信号输入，30A的持续电流承载能力可覆盖2204、2205等主流航模无刷电机的全油门工作电流，短时峰值电流冗余可应对电机急加速、变距时的电流冲击，避免过载烧损。建模过程中完整还原了PCB板上的电容、MOS管、主控芯片、接线焊盘、输出插头的实际排布，外壳热缩管的包覆形态、线材的出线角度都按照实物1:1还原，结构设计人员在做航模机架装配干涉检查、动力系统布局仿真时，可直接调用该数模进行装配验证，不需要反复测量实物尺寸调整安装位，也可用于小型电动载具的动力系统选型匹配，提前确认电调与周边结构件、电池、接收机的安装间隙，避免实际组装时出现空间干涉、线材拉扯等问题。电调表面的标识丝印、散热区域的结构细节也在数模中做了还原，可用于产品展示、装配教学演示等场景。
