全志H3核心板V2嵌入式电路板结构

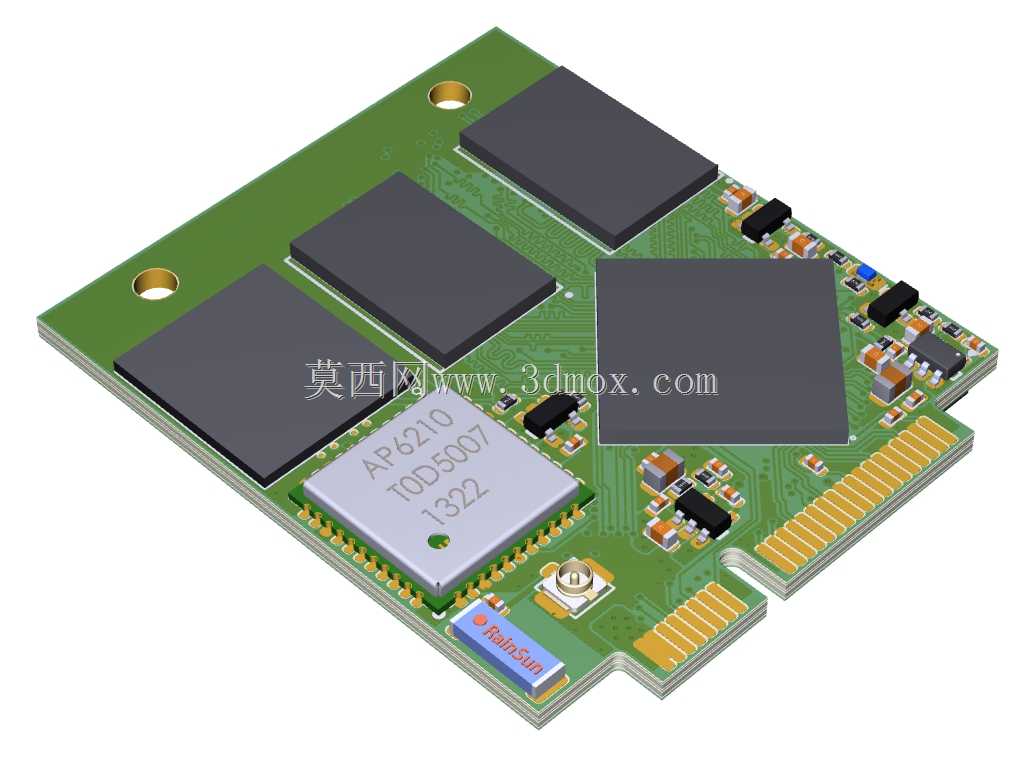

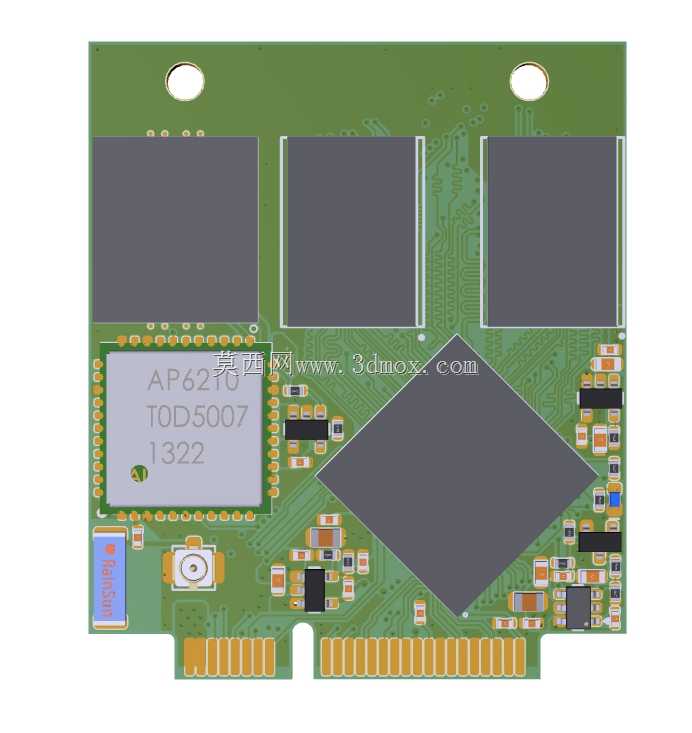

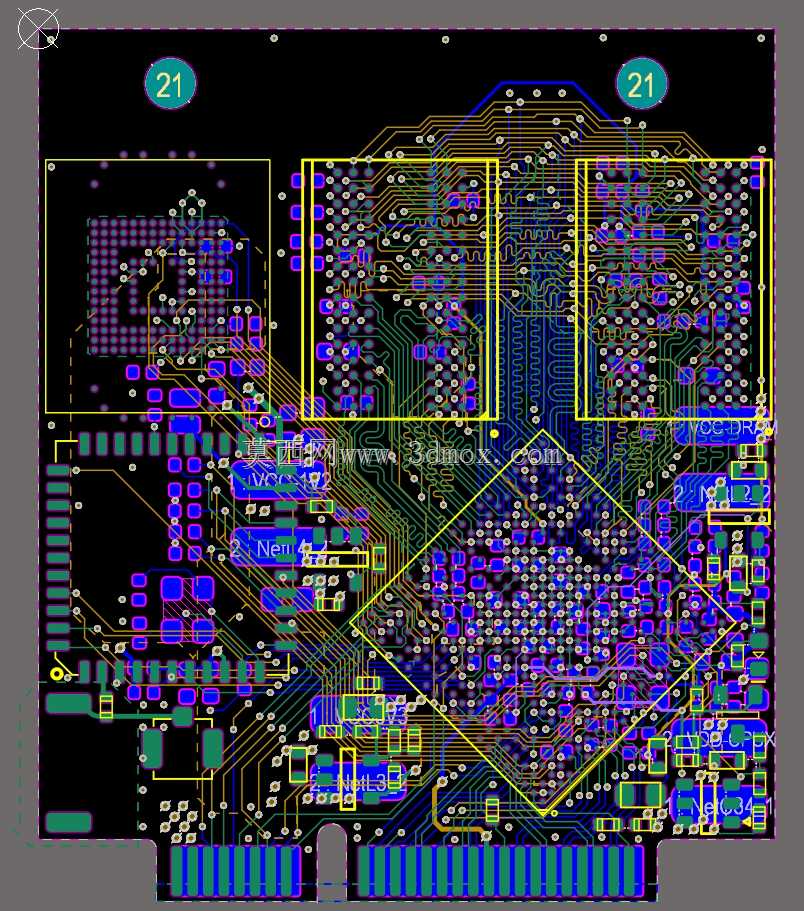

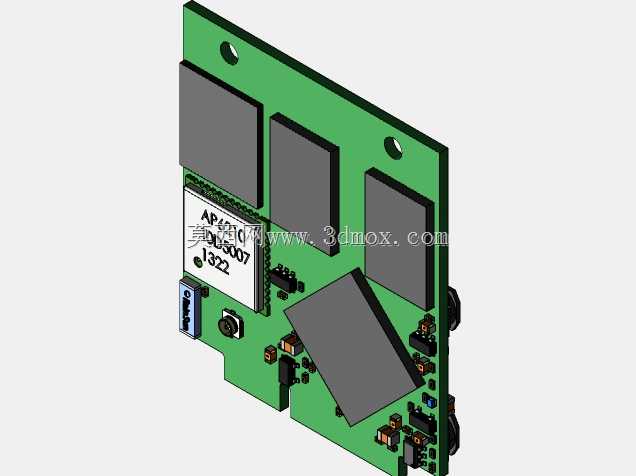

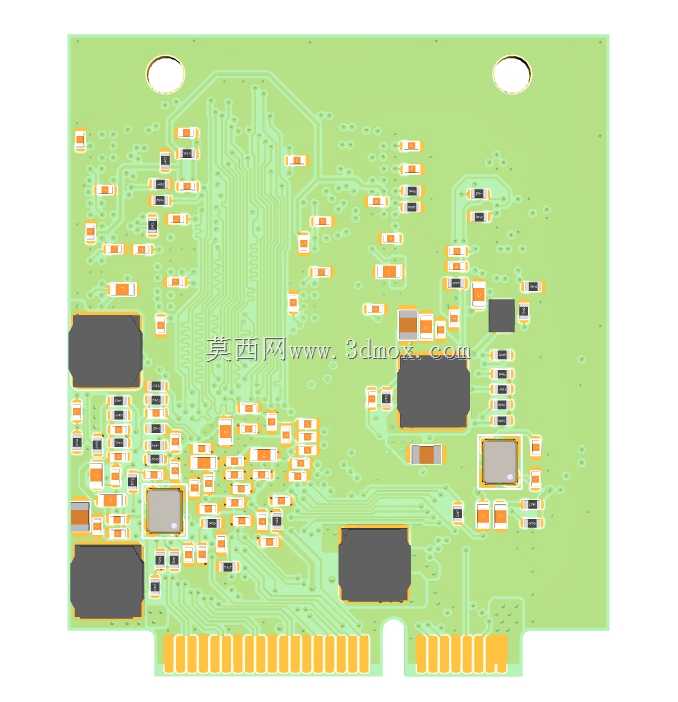

这款核心板主要面向嵌入式智能设备开发场景，常见于小型工控终端、智能网络机顶盒、便携式多媒体播放设备、轻量级物联网网关这类需要兼顾多媒体处理与网络通讯能力的产品中，作为整机的核心运算载体承担系统运行、数据处理、外设交互的核心职能。板载集成的全志H3主控芯片可提供四核Cortex-A7架构的运算能力，能够流畅处理1080P分辨率的视频编解码任务，搭配板载的三颗存储颗粒分别承担运行内存与固态存储职能，无需额外外挂存储电路即可完成最小系统启动，大幅降低下游整机厂商的硬件开发周期。板载的AP6210模块集成了无线局域网与蓝牙通讯能力，配合板边引出的金手指接口可直接对接底板的有线网络端口、HDMI输出端口，实现多媒体信号输出、有线无线网络连接、多路USB外设扩展等常用功能，金手指接口采用标准间距设计，兼容市面主流通用核心板底板的安装定义，可直接替换同规格核心板完成产品方案迭代。设计阶段优先考虑了高速信号的完整性要求，主控芯片与存储颗粒、无线模块之间的走线严格做了等长处理，电源回路预留了足够的滤波电容位置，避免高速信号切换时产生的电源纹波影响系统稳定性；板上预留的三个金属安装孔位置经过反复校核，既避开了板上所有高器件的投影区域，也匹配常规核心板外壳的固定柱位置，安装时不会出现元器件与外壳干涉的问题。板卡整体采用多层板设计，元器件全部布置在顶层板面，底层做整板铺地处理提升抗干扰能力，板边金手指做了倒角处理，插拔底板时不会划伤底板连接器的接触弹片，板上的射频天线座放置在板边远离高速信号走线的位置，避免高频数字信号对无线通讯灵敏度产生干扰。核心板整体厚度控制在常规嵌入式板卡的标准范围内，安装时不需要额外调整底板与外壳的间隙，所有外露接口的位置都预留了足够的操作空间，外接天线、插拔存储介质时不会被周边结构件遮挡，能够直接适配多数现有嵌入式整机的内部安装空间，不需要针对结构做大幅修改即可快速导入产品方案。
