多旋翼无人机MK3638无刷动力电机

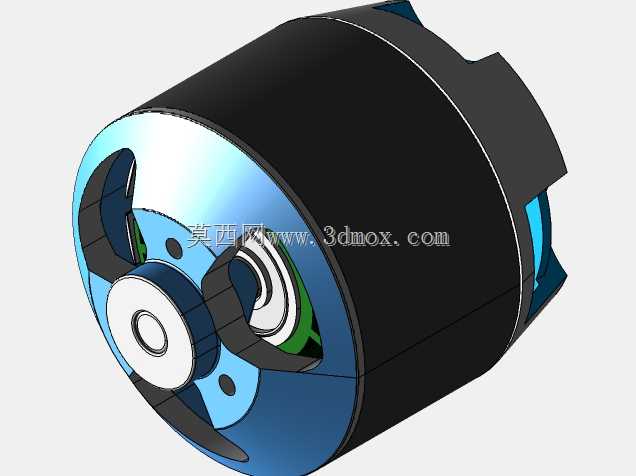

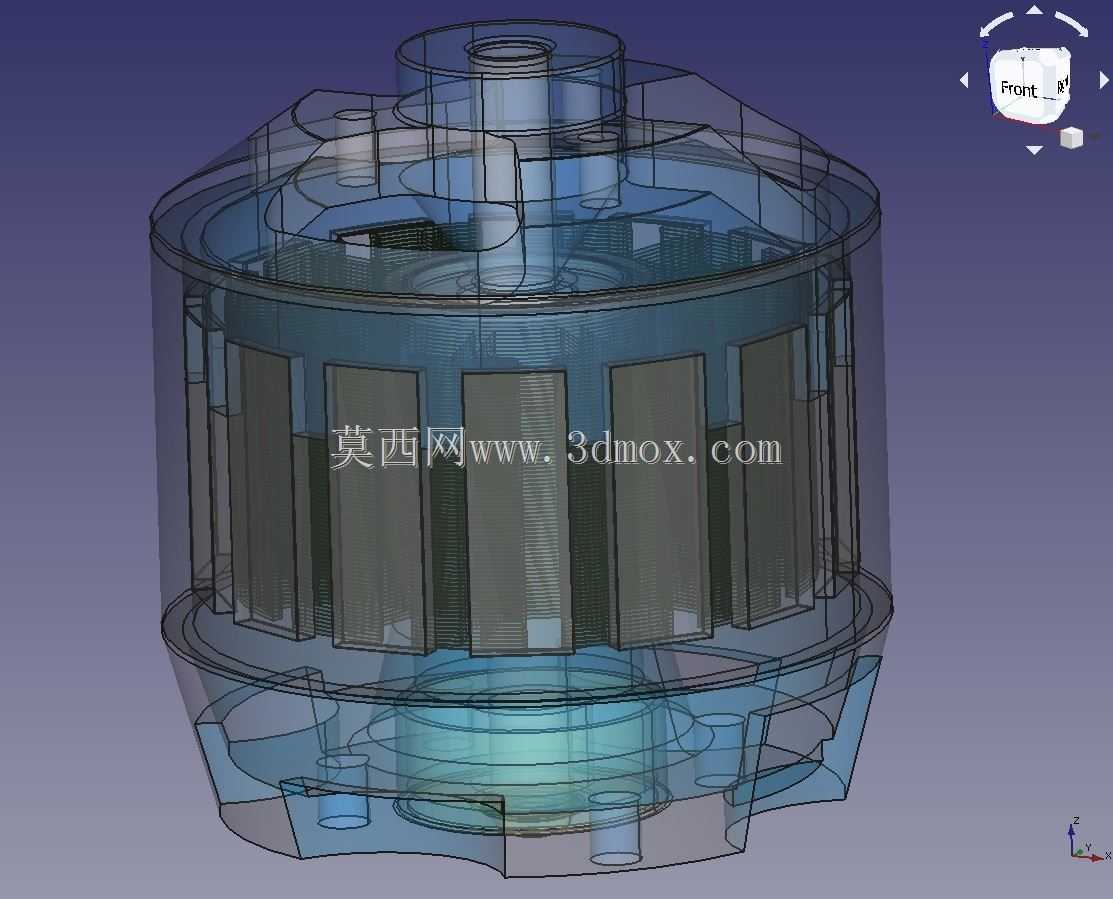

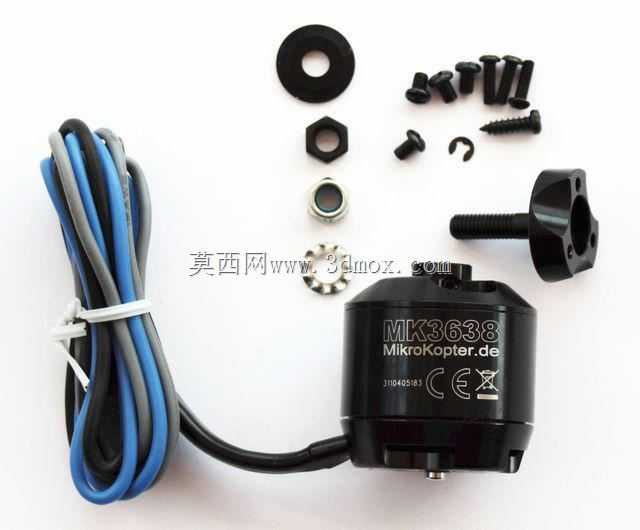

这款无刷动力单元主要面向小型多旋翼无人机的动力系统配套场景，是旋翼飞行器升力输出的核心执行部件，在航拍测绘、小型作业类旋翼无人机、航模飞行器的动力搭建中广泛使用，负责将电能转化为旋翼旋转的机械能，为整机提供稳定的升力与姿态调整所需的扭矩输出。从结构设计来看，该电机采用外转子结构布局，定子绕组内置、转子外壳直接带动螺旋桨转动，这种结构能在有限的外径尺寸下获得更大的扭矩输出，适配多旋翼飞行器低转速大拉力的动力需求，无需额外搭配减速齿轮组即可直接驱动螺旋桨，减少了动力传动环节的能量损耗与机械故障点。配套的安装紧固件包含不同规格的内六角螺丝、自锁螺母、减震垫片、轴用卡簧与桨座固定螺丝，覆盖了电机与机臂安装、螺旋桨与电机轴固定的全流程装配需求，减震垫片可缓冲飞行过程中旋翼转动带来的高频振动，避免振动传递到飞控与机载传感器影响飞行稳定性。从安装边界尺寸来看，电机主体高度35mm，主体外径38mm，输出轴直径4mm，机臂安装端的固定孔位适配标准的多旋翼机臂安装座，安装时无需额外定制转接件即可适配常规管径的碳纤维机臂。出线端采用三根大线径的动力线，长度约52cm，足够沿机臂内部走线延伸至机臂根部的电调安装位，线材外层采用耐磨绝缘护套，可适应户外飞行时的温差、紫外线照射与轻微摩擦工况，避免线材破损导致的动力故障。性能层面，该电机适配3-6节锂电池的供电范围，搭配对应规格的螺旋桨时，空载转速可达770rpm/V，持续工作最大负载电流20A，短时间峰值电流可达25A，持续输出机械功率350W，单电机最大拉力可达2200g，能够支撑起飞重量在1kg以内的多旋翼飞行器完成稳定悬停、机动飞行与作业任务，无电缆状态下整机重量约100g，在同级别动力电机中具备较好的推重比表现。设计过程中充分考虑了户外作业的可靠性，转子外壳采用一体化金属壳体，既可以辅助绕组散热，又能抵御飞行过程中遇到的轻微磕碰、沙尘侵入，端盖处的密封结构可阻挡雨天作业时的水汽侵入绕组，延长电机在复杂工况下的使用寿命。轴系部分采用高精度轴承支撑，转动间隙控制在极小范围内，可降低高速转动时的振动与噪音，长时间运行也不会出现轴系晃动导致的螺旋桨动平衡失效问题。
