适配多旋翼无人机的3506Q无刷电机端盖结构

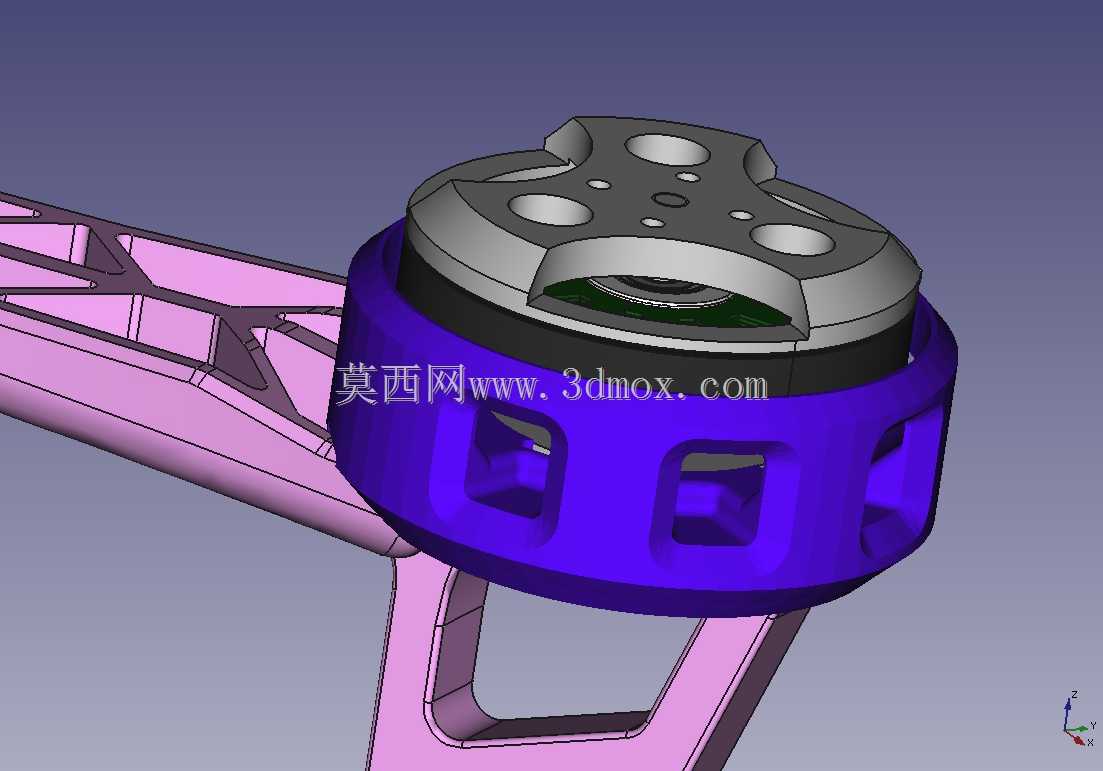

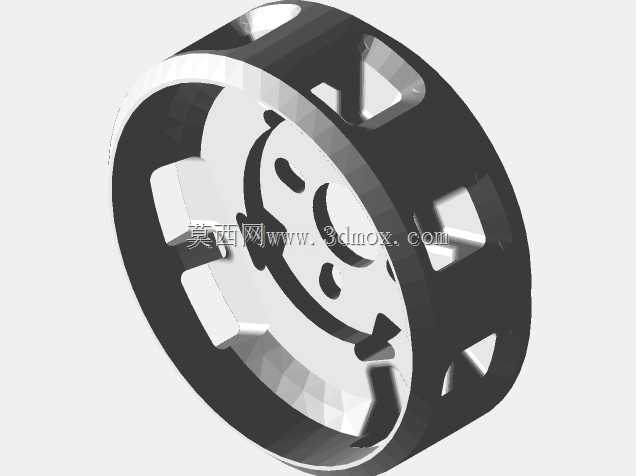

　　这款无刷电机端盖主要适配小型多旋翼无人机的动力单元安装场景，对应35系列外径规格的外转子无刷电机使用，直接对接机臂碳管或注塑机臂的安装位，承担电机定子端的定位、转子转动的轴向限位以及飞行过程中的散热导流作用。从结构设计来看，端盖主体采用镂空式减重布局，顶面分布的四个圆形沉台对应电机定子的固定螺丝过孔，中心预留的小孔为电机轴的穿出让位，周边的细小通孔兼顾绕线后的走线空间与散热气流通道，边缘的异形切边既降低了整体重量，也能在电机高速转动时引导气流穿过定子绕组间隙，带走持续运转产生的热量，避免长时间大油门工况下绕组过热退磁。端盖外圈的环形凸台与电机外转子的内圈尺寸做了公差匹配，装配后可保证转子转动时的同轴度，减少高速转动下的径向跳动量，

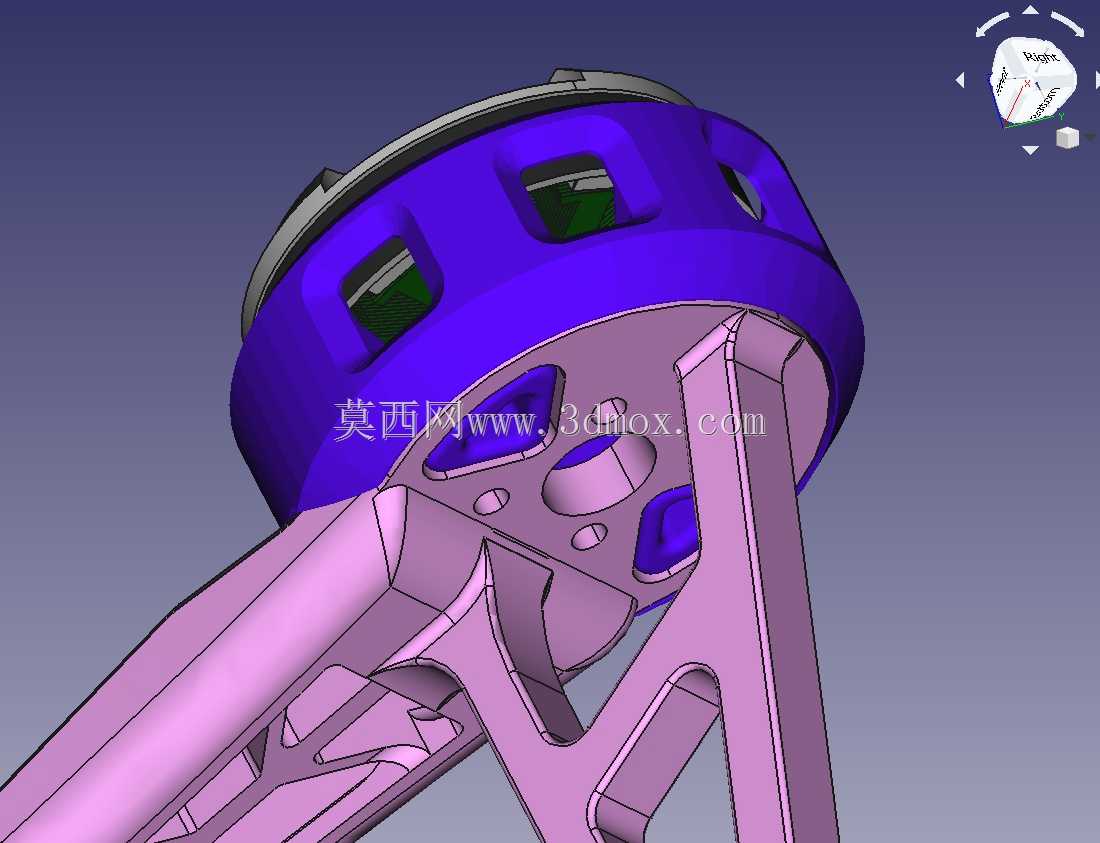

　　降低动平衡调校的工作量。侧面的方形镂空结构并非单纯减重设计，其位置刚好对应机臂安装座的卡扣位，装配时可直接卡入机臂的定位凸台，无需额外打胶即可实现周向防转，配合底部的安装孔位可快速完成电机与机臂的固定，适配常见的圆管机臂与一体注塑机臂的安装边界，安装孔的孔距符合35系列电机的通用安装规范，可直接替换同规格的原厂电机端盖，无需重新打孔修改机臂结构。设计时充分考虑了无人机飞行中的振动工况，端盖与定子接触的端面做了平面度公差控制，保证定子硅钢片叠压组安装后不会出现偏斜，避免转子转动时扫膛。端盖的壁厚做了梯度设计，安装孔位周边做了局部加厚，保证螺丝锁紧时不会出现开裂，非受力区域的壁厚控制在合理范围，在保证结构强度的前提下尽可能降低自重，

　　适配无人机对动力部件重量敏感的使用需求。顶面的弧形过渡结构可减少飞行时的空气阻力，避免端盖边缘产生紊流影响飞行稳定性，整体结构无需额外的辅助支撑即可直接通过注塑或CNC加工成型，量产时的工艺性较好，装配时无需复杂工装，手动即可完成与电机定子、机臂的组装作业，日常维护时拆卸也较为便捷，可快速检查电机内部的绕组磨损与轴承润滑情况。
