GY-271三轴数字罗盘磁强计传感模块

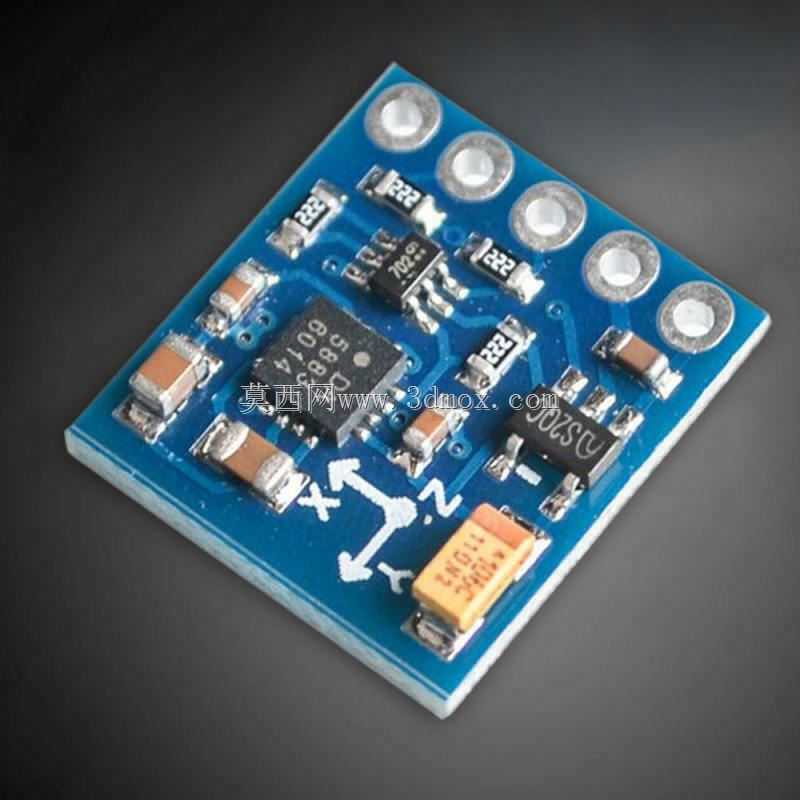

这款三轴磁传感模块的核心应用场景覆盖小型无人机航向校准、便携电子罗盘方位检测、机器人姿态感知、车载辅助导航方位补正等领域，在实际工程应用中，它主要负责采集周边地磁场矢量数据，通过内置的信号处理单元输出数字化的三轴磁场分量，为上位系统提供精准的航向角参考，弥补惯性测量单元随时间累积的航向漂移问题，是低成本姿态感知系统里不可或缺的方位检测单元。从功能特性来看，该模块集成了三轴磁阻传感核心、信号调理电路、电源滤波单元与通信接口电路，可直接输出标准化的数字信号，无需额外搭建信号放大与模数转换外围电路，能有效降低整机设计的电路复杂度，缩短产品开发周期。模块在设计阶段充分考虑了嵌入式集成的安装需求，整体采用蓝色FR-4印制板作为载体，板上所有表贴元件均采用工业级表贴封装，布局时将磁传感核心布置在板件几何中心区域，周边避开了大电流走线与铁磁类元件，尽可能降低板载元件自身对磁场检测的干扰；电源输入端布置了多层陶瓷滤波电容，可抑制供电线路的纹波干扰，保证传感数据输出的稳定性。外形尺寸方面，模块整体长宽为13.2mm×14.2mm，属于极小尺寸的集成传感单元，板件四个角位置设计了标准的安装通孔，可通过M2规格螺丝直接固定在设备内部的安装柱上，也可采用排针插装的方式焊接在主控电路板上，安装边界预留了足够的安全间隙，不会和周边的结构件产生干涉。在结构集成设计时，需要注意该模块的安装位置要远离电机、变压器、铁磁材质结构件等会产生杂散磁场的部件，安装面尽量保持与设备水平面平行，若存在安装角度偏差，可在上位算法中做角度补偿校准；模块的走线方向也需要注意，周边不要布置大电流的动力走线，避免电流产生的磁场影响检测精度。实际选型应用中，该模块适合对体积、功耗有严格要求的小型嵌入式设备，相比传统的机械罗盘与分立元件搭建的磁检测电路，它的集成度更高，一致性更好，不需要复杂的出厂校准流程，通电后即可完成基础的数据输出，配合对应的姿态解算算法，可快速实现方位检测功能，在消费级无人机、手持导航设备、小型移动机器人等产品中都有广泛的适配空间。
