超声波检测用汉德耶斯报警控制主板

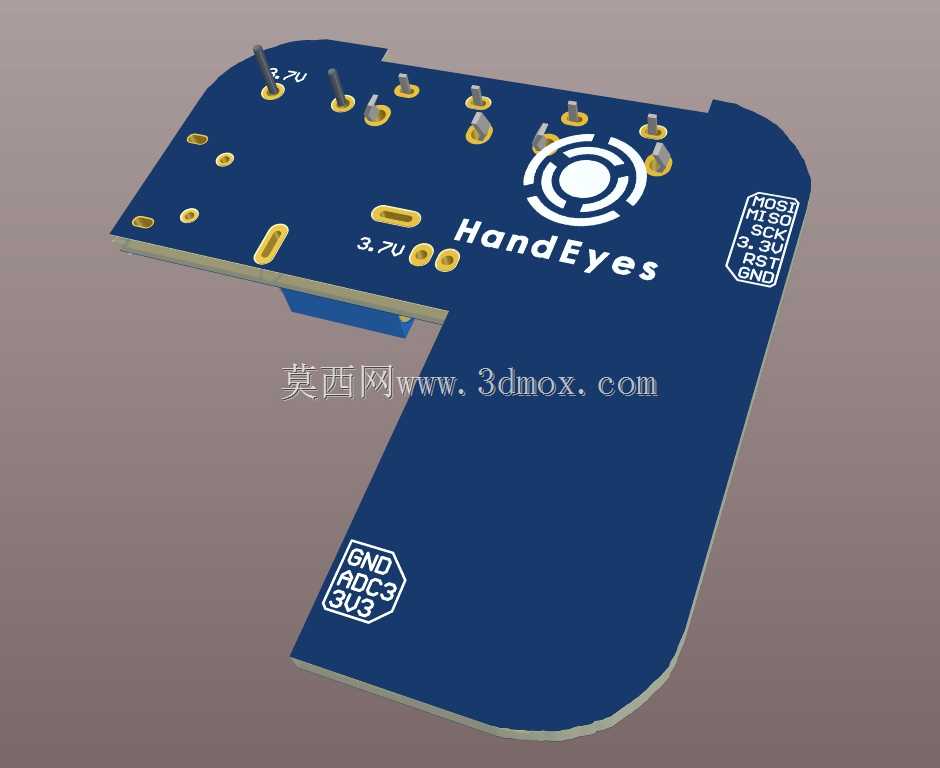

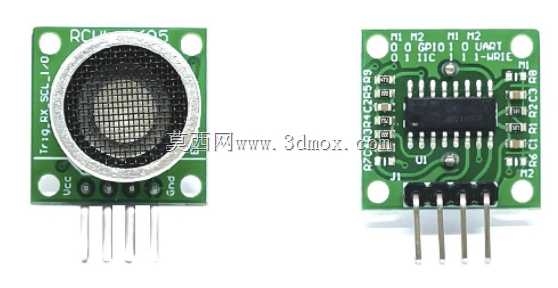

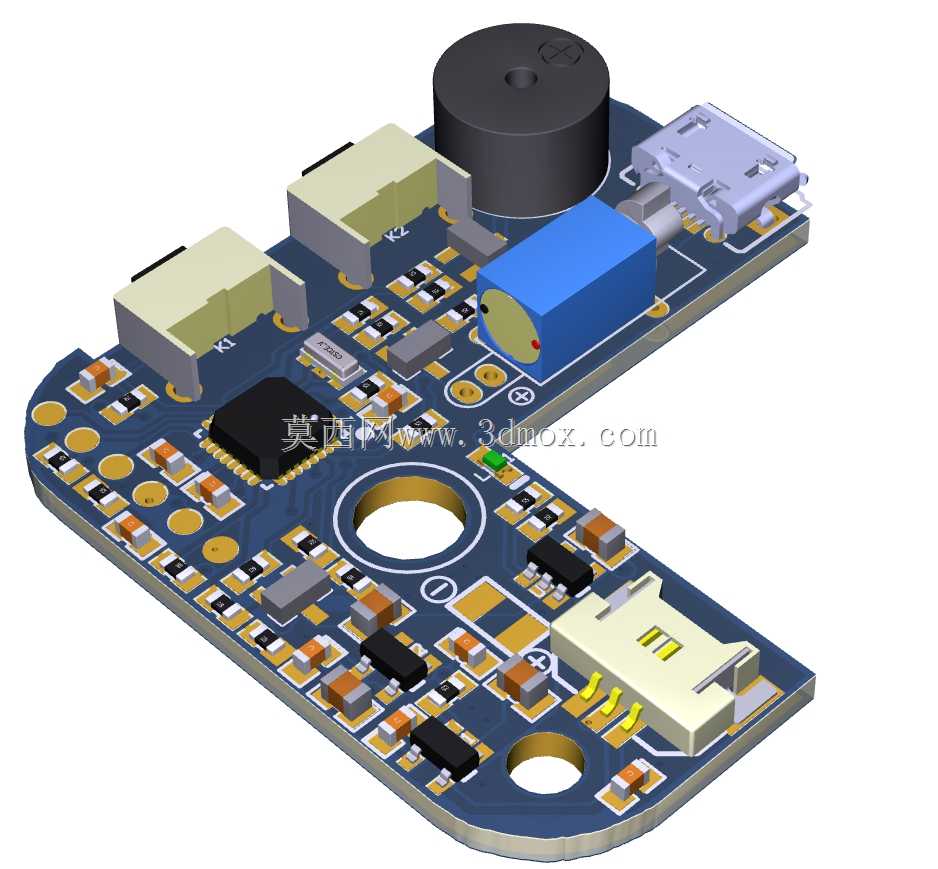

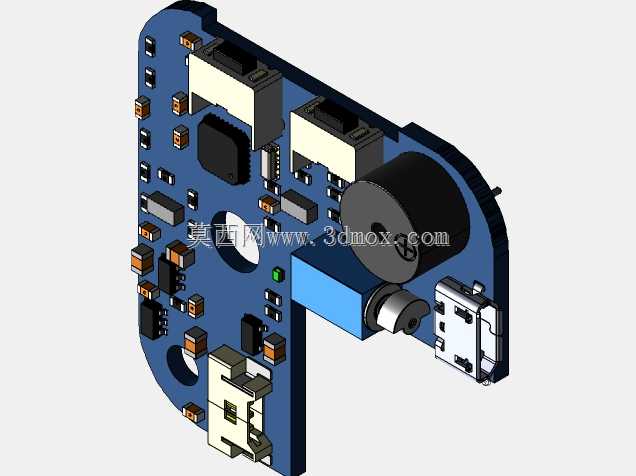

　　这款控制主板是配套超声波距离检测场景开发的专用硬件载体，在实际工程应用中，常被集成到近距离障碍物检测、设备间距预警、人员靠近防护类装置中，作为核心信号处理与反馈输出单元使用。从结构设计来看，主板采用异形长条PCB布局，整体轮廓根据安装腔体的空间边界做了适配，板身预留两个大直径安装孔，可直接通过铜柱或螺丝固定在设备壳体内部，无需额外设计转接支架，能有效压缩整套检测装置的装配体积。板载元件布局遵循信号流向逻辑排布，超声波传感器的接插件设置在板身一端，方便外接探测探头，信号输入后经过板载主控芯片做距离阈值运算，当检测到障碍物进入预设距离范围时，会同步触发板载蜂鸣器与振动电机的驱动电路，输出声光加触觉的多重警报信号，

　　避免单一警报方式在嘈杂环境或者人员注意力分散时出现漏警问题。板上预留的Micro USB接口既可以作为供电输入端口，也能承担参数调试时的数据传输功能，调试阶段可直接通过该接口修改距离触发阈值、警报输出模式等参数，适配不同场景的检测需求。设计过程中充分考虑了量产装配的工艺性，所有贴片元件均采用统一方向排布，波峰焊与回流焊工序中无需调整工装角度，接插件与蜂鸣器、振动电机这类大尺寸元件的布局避开了板身应力集中区域，长期受振动工况影响也不会出现元件脱焊、引脚断裂的问题。板上的蓝色可调元件用于校准超声波信号的接收灵敏度，可根据实际探测距离的需求做微调，避免不同批次探头的参数差异导致检测精度偏差。整套主板的外围电路做了简化处理，

　　没有冗余的功能模块，在保证检测报警核心功能稳定的前提下，尽可能压缩了板身尺寸与物料成本，适合批量配套到各类低成本距离检测预警设备中，安装时只需注意将超声波探头的朝向对准探测方向，蜂鸣器的出声孔避开壳体遮挡区域，振动电机的安装位置贴合壳体壁面即可保证警报反馈的效果，无需额外做复杂的电路调试，装配门槛较低，适合中小批量设备集成使用。
