立式多级给水供水泵带机架结构

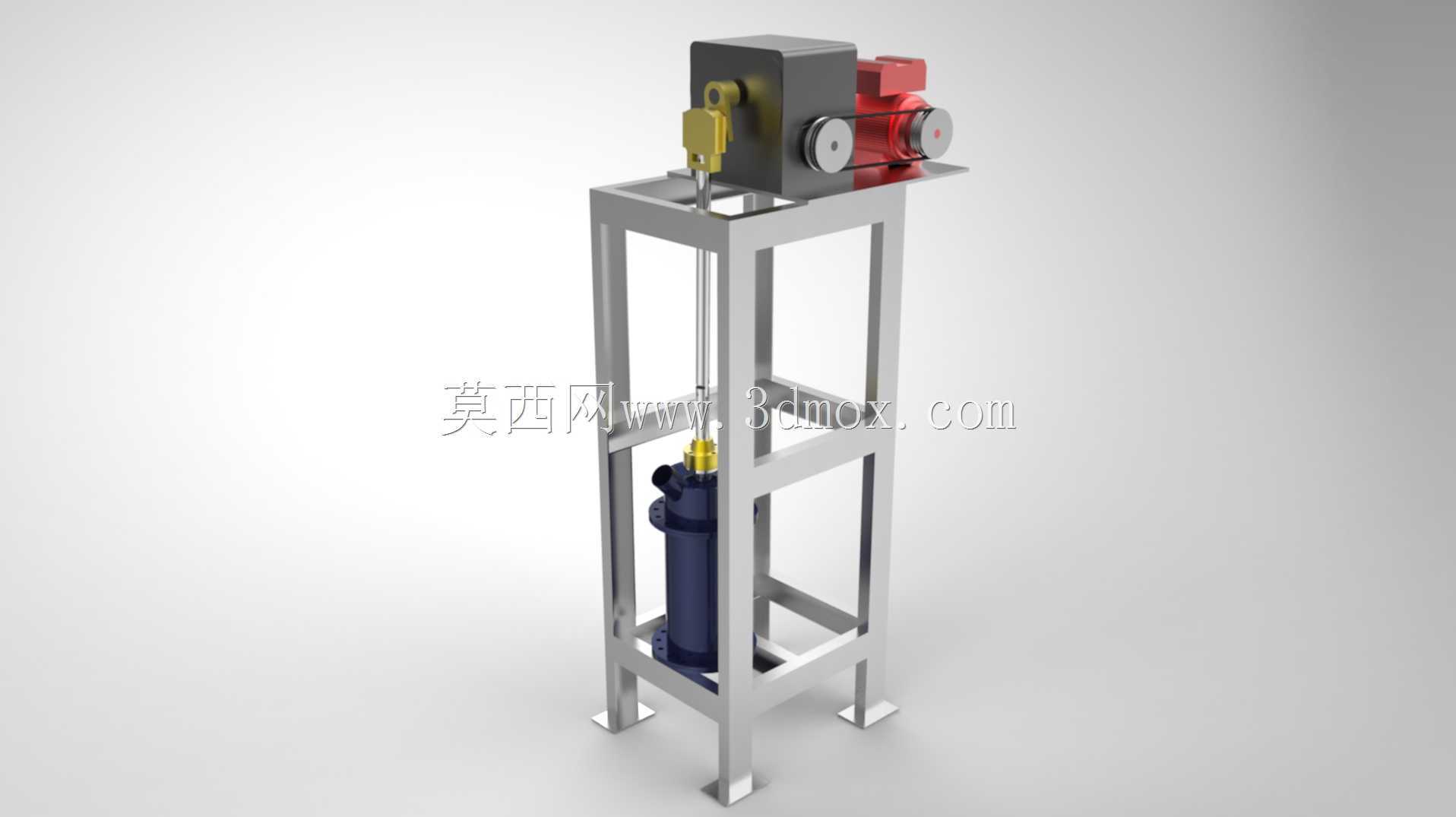

　　这款立式给水设备的结构设计，核心围绕小占地空间下的稳定增压输水需求展开，在民用建筑二次供水、工业生产循环水补给、小型水厂分区送水等场景中，这类立式结构的泵组能大幅减少安装面的占用，适配很多泵房空间局促的改造项目。从结构布局来看，动力端与泵体液力端采用上下同轴布置，中间通过刚性机架做承载连接，机架采用方管焊接的框架式结构，四根竖向方管作为主承力构件，中间设置两层横撑做刚度加强，底部带外翻的安装脚，可直接通过膨胀螺栓固定在混凝土基础上，安装时需保证基础平面的水平度偏差不超过千分之一，避免长轴运行时出现偏磨。动力端的传动结构将旋转动力通过长轴传递到下部的多级叶轮腔，多级叶轮的串联结构可以在较小的径向尺寸下实现较高的扬程输出，

　　相比同参数的卧式泵，轴向的布置方式让泵组的进水、出水接口可以沿竖向或侧方灵活排布，管路连接时不需要预留过长的水平操作空间。设计过程中，机架的跨距与高度经过匹配校核，既要保证长轴的挠度在允许范围内，避免轴端密封件出现异常磨损，也要预留出日常维护时拆卸叶轮腔、更换机械密封的操作空间，框架中部的横撑位置特意避开了泵体的拆卸路径，不需要拆除机架主体就能完成下部泵芯的检修作业。泵体的进出水口采用标准法兰连接结构，法兰的螺栓孔距、密封面尺寸匹配通用输水管道的安装规范，现场配管时不需要额外做转接件。上部的动力组件与机架之间设置了定位止口，装配时可以快速实现同轴度找正，减少现场安装的调试工作量，动力端的侧方预留了接线与散热空间，

　　不会被机架构件遮挡影响通风。这类立式泵组在实际应用中，常被用于高层建筑的分区给水系统，相比卧式泵组节省的占地面积可以让泵房内排布更多功能管线，也适合在老旧小区的供水改造项目中替换原有老旧泵组，不需要对原有基础做大规模改动就能完成适配。结构建模时，所有焊接构件的焊缝位置、安装孔的定位尺寸都做了明确的约束，长轴的径向跳动公差、叶轮与泵壳的间隙值都在模型的装配约束中做了对应设置，能直接用于后续的工程出图、装配工艺编制，也可以作为同类泵组改型设计的基础参考框架，调整叶轮级数、动力端功率就能快速衍生出不同扬程参数的同系列产品。
