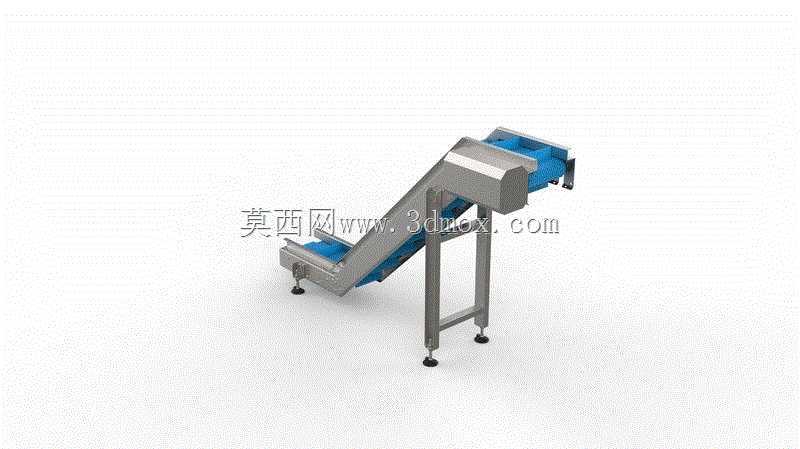

Z型爬坡皮带输送上料设备结构

这款Z型爬坡输送结构主要针对散料、小包装件的低位上料、跨工位高差输送场景设计，常见于食品加工、日化包装、农副产品分拣生产线中，用来衔接前段出料设备与高位包装机、分选台的进料口，替代人工重复搬料作业，降低产线人工搬运强度，同时避免人工转运过程中出现的物料洒落、污染问题。设备整体采用Z型弯折布局，下端水平段承接低位来料，中段倾斜段完成物料抬升，上端水平段对接高位设备进料端，倾斜段角度控制在35度以内，皮带表面可根据输送物料特性加装挡板、裙边结构，防止散料在爬坡过程中下滑回落，针对颗粒状、粉状物料还可在两侧加装密封挡边，减少输送过程中的物料撒漏。机架主体采用不锈钢方管焊接成型，支腿底部配置可调脚杯，可根据现场地面平整度调节设备整体水平度，同时适配不同对接设备的进料高度差，调节范围通常在±50mm区间，无需额外加工过渡连接件即可完成现场安装对接。驱动单元布置在上端水平段的端部位置，采用减速电机直接驱动主动辊筒，减少中间传动环节的功率损耗，同时上端位置预留张紧调节结构，可通过调整螺栓改变主动辊与从动辊的中心距，补偿皮带长期运行产生的拉伸形变，保证皮带运行张力稳定，避免出现打滑、跑偏问题。设备两侧机架预留标准安装孔位，可根据产线需求加装光电检测传感器、物料导流挡板、接料托盘等附属配件，适配不同物料的输送节拍要求。设计过程中优先考虑日常维护便捷性，皮带采用快拆式压条固定，更换皮带时无需拆解整体机架，仅需松开两端压条即可抽出旧皮带完成更换，大幅缩短设备停机维护时间。中段倾斜段的两侧护板采用快拆螺栓固定，日常清理残留物料时可快速拆卸护板，无清洁死角，符合食品加工类产线的卫生清洁要求。设备整体宽度可根据输送物料的尺寸规格做系列化调整，常规款有效输送宽度覆盖200mm至600mm区间，爬坡段垂直提升高度可根据现场高差需求做定制化调整，安装时仅需固定四个支腿的脚杯位置，接通电源即可投入使用，无需复杂的现场调试工序，适配多数中小规模产线的高差输送改造需求。
