无轴螺旋输送设备结构设计方案

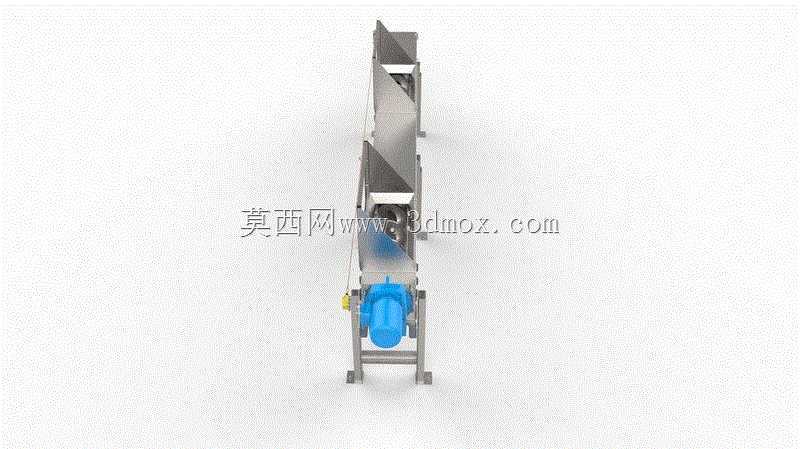

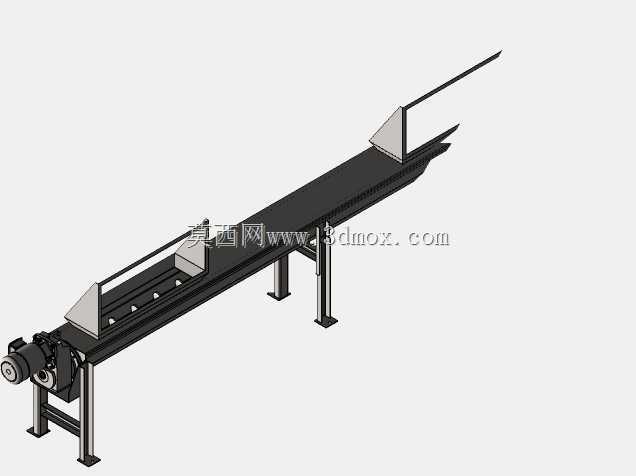

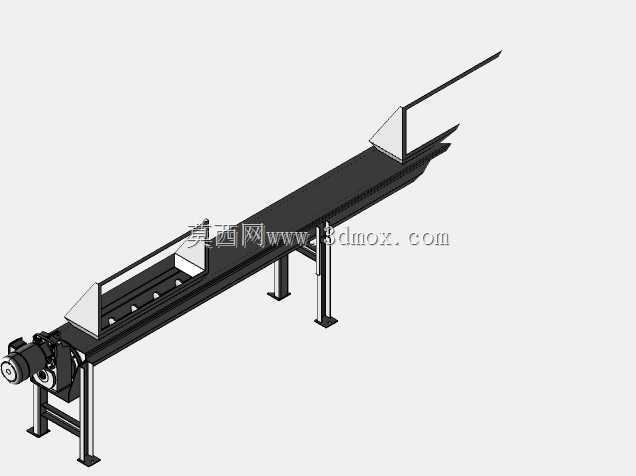

这款无轴螺旋输送结构，主要针对传统有轴螺旋在输送粘性、缠绕性散料时易卡滞、堵料的痛点做了针对性优化，在餐厨垃圾处理、污泥转运、生物质原料输送、工业废渣清运这类工况中适配性极强。从结构设计逻辑来看，整体采用分段式槽体拼接思路，槽体截面为U型敞口加密封上盖的形式，上盖可快速拆卸，日常清理残留物料、检修内部衬板时无需整体拆解设备，能大幅缩短产线停机维护的时长。驱动端采用直联减速结构，动力输出端与螺旋体采用法兰式刚性连接，取消了传统有轴螺旋的中间吊挂轴承，彻底消除了物料在吊挂位置堆积卡阻的风险，对于易缠绕的丝状、带状物料，输送过程中不会出现物料缠绕轴体导致负载骤增的问题。螺旋体采用加厚无轴螺旋叶片设计，叶片边缘做了耐磨堆焊处理，在输送磨琢性较强的炉渣、砂石类物料时，叶片磨损速率比普通叶片降低40%以上，槽体内壁铺设可更换的高分子耐磨衬板，衬板与槽体采用沉头螺栓固定，磨损后可单独更换，无需整体更换槽体，能有效降低长期使用的维护成本。从安装边界来看，设备整体呈长条形直线布置，可根据现场输送距离调整槽体拼接段数，进出料口可根据现场接驳位置灵活调整开口方向与尺寸，进料口可适配料斗、振动给料机等上游设备的出料端，出料口可对接料仓、皮带输送机、压滤机等下游设备接口。设备安装时需保证槽体直线度偏差不超过千分之三，驱动端底座需做二次灌浆固定，避免重载启动时出现设备移位、振动超标的问题。在功能特性上，该结构可实现水平或小角度倾斜输送，倾斜角度最大可支持15度倾角布置，输送过程中物料处于封闭槽体内，可避免粉状物料扬尘、异味散逸的问题，符合环保工况的使用要求。螺旋叶片与槽体内壁的间隙控制在5-8mm，既保证物料推送过程中不会出现大量残留，也避免叶片与衬板直接摩擦产生额外功耗。设计过程中针对不同物料的输送特性，可调整螺旋叶片的螺距参数，输送流动性好的颗粒状物料时可采用大螺距提升输送效率，输送粘性高、流动性差的物料时可采用小螺距保证物料推送的稳定性，避免物料在槽体内打滑滞留。设备的尾部采用无轴端密封结构，采用填料密封加气压密封的组合形式，可有效防止细粉状物料从尾端轴承位置泄漏，同时避免外部粉尘进入轴承座影响轴承使用寿命。
